3. 8.3. Типы виртуальных каналов в сети fr

Так же, как и в сети X.25, сеть FR поддерживает как постоянные виртуальные каналы ПВК (PVC), так и коммутируемые КВК (SVC). В таблице 8.1 приведены области предпочтительности каналов PVC и SVC. Как видно из таблицы выбор зависит от параметров трафика (интенсивность потоков и модель потоков) и топологии сети (уровня связности).

Таблица 8.1. Области предпочтительности каналов PVC и SVC

Параметры потоков или сети	Канал PVC	Канал SVC
Интенсивности потоков	От средних до высоких	Низкие
Модели потоков	Известные и повторяющиеся	Непредсказуемые и случайные
Уровень связности	Звездообразные и иерархические сети	Каждый с каждым

Интенсивность потока – это объем информации, передаваемой из одного узла в другой за единицу времени. Интенсивность измеряется количеством кадров, передаваемых за одну секунду. Использование каналов PVC предпочтительнее для потоков средней и высокой интенсивности, SVC – для низкой. Под моделями потоков подразумевается предсказуемость и частота сеансов передачи информации. Если два узла регулярно обмениваются информацией, то между ними следует установить канал PVC, позволяющий заранее определить соединение и полосу пропускания. Это позволяет не устанавливать соединение при каждом сеансе связи. Если же информация передается разным получателям, сеансы связи происходят от случая к случаю, передача информации прерывиста либо кратковременна, то следует использовать канал SVC. Применение в таких условиях каналов PVC означало бы установку соединений со всеми узлами, с которыми когда-нибудь, возможно, придется обмениваться информацией, и оплату бездействующих соединений. SVC - соединение с любым узлом устанавливается по мере надобности и оплачивается соответственно. Степень связанности соотносится с моделью потоков. Для наглядности будем полагать, что связность совпадает с моделью потоков. Для компании, которой требуется, главным образом, связь между центральным офисом и удаленными отделениями, идеальной является звездообразная схема сети на основе каналов PVC. Каналы SVC хорошо работают в сетях, в которых может понадобиться установка связи между любой парой узлов. Это не означает, что любая полностью связная сеть должна строиться на каналах SVC. На рис. 8.3 представлена такая гибридная сеть на основе PVC и SVC. В отличие от сети X.25 в сети FR используется кроме ПВК и КВК третий тип виртуальных каналов – коммутируемый постоянный виртуальный канал КПВК (SPVC, Switched Permanent Virtual Circuit) . Его иногда называют программируемый постоянный виртуальный канал (Soft PVC). Для конечных устройств канал КПВК выглядит так же , как и канал ПВК, который устанавливается на абонентском участке (между пользователем и узлом коммутации). Между коммутаторами сети FR организуется КВК. Преимущество КПВК проявляется, когда возникают неисправности узла коммутации или каналов связи в транспортной части сети связи. В результате восстановление виртуального канала происходит значительно быстрее, чем в случае ПВК на всех участках виртуального канала (кроме абонентского участка).

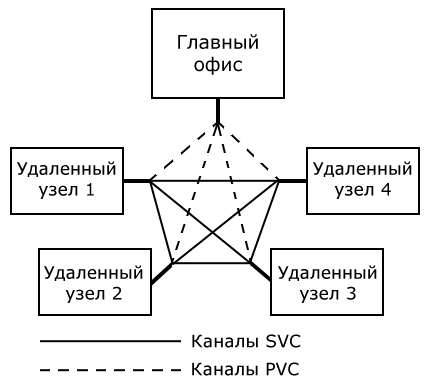

Рис. 8.3. Гибридная сеть на основе каналов PVC и SVC

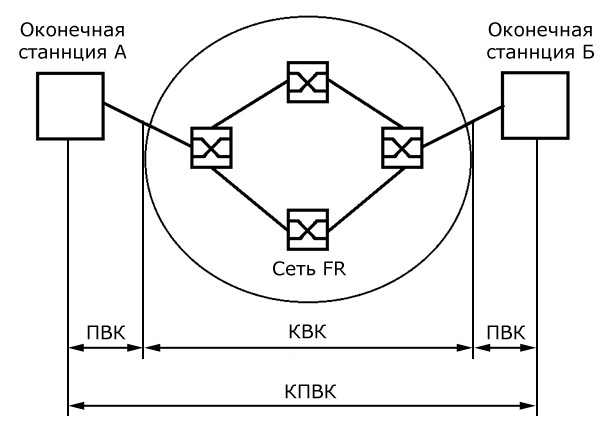

На рис. 8.4 проиллюстрирован принцип работы КПВК.

Рис. 8.4. Принцип работы КПВК

В сети FR в отличие от X.25 предусмотрена процедура контроля каналов PVC. Для этих операций определены два сообщение: STATUS ENQUIRY (запрос состояния) и STATUS (состояние). Пользователь отправляет в сеть сообщение STATUS ENQUIRY, чтобы запросить информацию о состоянии PVC соединений. Сеть возвращает сообщение STATUS, содержащее информацию обо всех PVC в канале связи.
