5. 5.2.7. Структурная схема программы р3пд - «Подготовка к передаче «I» кадра по rej»

Покажем работу приведенной на диаграмме рис. 5.2 программы Р3_ПД - "Подготовка к передаче «I» кадра из очереди Оповт по REJ” (рис. 5.14).

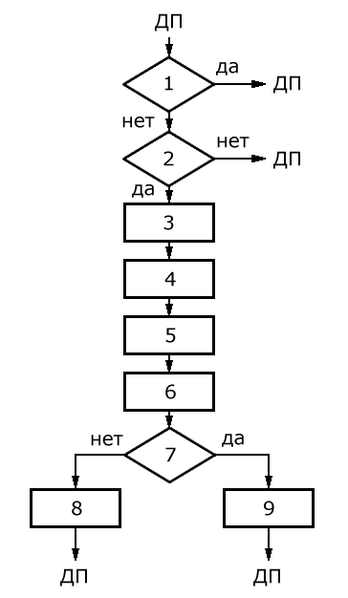

Рис. 5.14. Структурная схема программы Р3_ПД - "Подготовка к передаче «I» кадра по REJ”

Операция 1. Состояние “Передачи кадра в канал”?

Операция 2. Режим «Передача «I» кадров с О_повт по REJ»? (Этот режим устанавливается предыдущей программой Р3_ПМ. при обработке принятого кадра REJ).

Операция 3. Установить в поле массива кадра по адресу A_тповт N(R)=V(R). Эта операция по изменению N(R) в кадре О_повт вызвана тем, что за время после передачи этого кадра в предыдущий раз, могли поступить кадры «I» с противоположного конца. Это потребует их подтверждения новым значением N(R) в кадре О_повт.

Операция 4. Установить в поле массива кадра по адресу A_тповт значение текущего времени t_тек передачи кадра в канал с О_повт. Эта операция аналогична операции 6 программы Р2_ПД (см. рис. 5.8).

Операция 5. Установление состояния «Передача кадра в канал».

Операция 6. Запись кадра О_повт из области массива кадра по адресу A_тповт в регистр передачи в канал (т.е. без первых двух полей адресов для образования списка очереди, а также без последнего поля значения t_тек передачи).

Операция 7. Массив кадра по адресу A_тповт является последним в О_повт ? Если нет, то переход к операции 8, иначе переход к операции 9.

Операция 8. Установление A_тповт следующего в очереди О_повт кадра.

Операция 9. Снятие режима передачи кадра с О_повт по REJ.

6. 5.2.8. Структурная схема программы р6пд - «Анализ перехода в режим повторения передачи кадра по таймеру»

П окажем работу приведенной на диаграмме рис. 5.11 программы Р6_ПД - «Анализ перехода в режим повторения передачи кадра «I» по таймеру» (рис. 5.15).

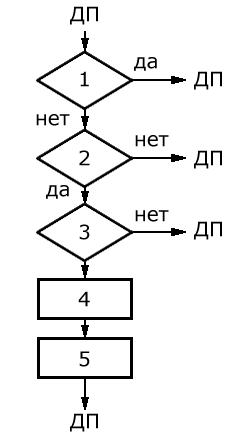

Рис. 5.15. Структурная схема программы Р6_ПД – "Анализ перехода в режим повторения передачи «I» кадра по таймеру"

Операция 1. Состояние "Передача кадра в канал?"

Операция 2. Режим "Передача очередного кадра в канал?"

Операция 3. Проверить «Истекло ли допустимое время ожидания подтверждения кадра в О_повт после его передачи в канал? Это время находится в поле массива кадра О_повт и сравнивается с текущим временем. Если это время меньше допустимого по таймауту, то выход к ДП. В противном случае переход к операции 4. Эта операция производится по всем кадрам О_повт.

Операция 4. Установка режима "Повтор кадра из О_повт по таймеру". Установить начальный адрес массива кадра A_тповт, подлежащего повтору.

Операция 5. Сброс состояния "Передача очередного кадра в канал".

7. 5.2.9. Структурная схема программы р7пд - «Подготовка к передаче «I» кадра по таймеру»

Покажем работу приведенной на диаграмме рис. 5.11 программы Р7_ПД - «Подготовка к передаче «I» кадра по таймеру" (рис. 5.16).

Р ис. 5.16. Структурная схема программы Р7_ПД - "Подготовка к передачи «I» кадра по таймеру"

Операция 1. «Состояние передачи кадра в канал?»

Операция 2. Состояние режима «повторение кадра из О_повт по таймеру»?

Операции 3-5. Осуществляют подготовку и пересылку в регистр передачи в канал кадра из О_повт с начальным адресом массива этого кадра A_тповт.

Операция 3. Установить в поле массива передаваемого кадра О_повт N(R)=V(R) (см. операцию 3 в Р3_ПД).

Операция 4. Установить в поле массива передаваемого кадра О_повт t_тек передачи кадра в канал из О_повт .

Операция 5. Запись передаваемого кадра из О_повт из области массива первого кадра (без первых двух полей адресов для образования списка очереди, а также последнего поля-значения t_тек передачи) в регистр передачи в канал.

Операция 6. Установление состояния «передача кадра в канал».

Операция 7. Снятие состояния режим «повторение кадра из О_повт по таймеру».
