- •Бельфер Рувим Абрамович
- •Технический редактор е. Зорин
- •Глава 3. Физический уровень сети пакетной коммутации 46
- •Глава 4. Информационные процессы на канальном уровне сети х.25 59
- •Глава 5. Структурные схемы программного обеспечения процедуры управления потоками сети X.25 73
- •Глава 6. Информационные процессы на сетевом уровне сети X.25 121
- •Глава 7. Структурные схемы программного обеспечения функций сетевого уровня сети X.25 130
- •Глава 8. Сеть Frame Relay 152
- •Глава 9. Сеть atm. Физический уровень 166
- •Глава 10. Сеть atm. Канальный уровень 178
- •Глава 11. Первичные сети уплотненного волнового мультиплексирования 192
- •Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции 196
- •Глава 13. Ip-сети. Межсетевой уровень. Протоколы безопасности 204
- •Глава 15. Сети mpls 237
- •Глава 16. Виртуальные частные сети 253
- •Глава 18. Ip-телефония 297
- •Глава 19. Управление сетью сигнализации окс№7 321
- •Глава 20. Интеллектуальные сети 332
- •Глава 21. Сети стандарта gsm 346
- •Глава 22. Система окс№7 в gsm. Информационная безопасность окс№7 в ссоп 367
- •Глава 23. Сети сотовой связи стандартов gprs, edge и umts 384
- •Глава 24. Беспроводные локальные сети стандартов 802.11 416
- •Глава 25. Сети WiMax и lte 433
- •Глава 8. Сеть Frame Relay
- •Глава 9. Сеть atm. Физический уровень
- •Глава 10. Сеть atm. Канальный уровень
- •Глава 11. Первичные сети уплотненного волнового мультиплексирования
- •Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции
- •Глава 13. Ip-сети. Межсетевой уровень. Протоколы безопасности
- •Глава 18. Ip-телефония
- •Глава 19. Управление сетью сигнализации окс№7
- •Глава 20. Интеллектуальные сети
- •Глава 21. Сети стандарта gsm
- •Глава 22. Система окс№7 в gsm. Информационная безопасность окс№7 в ссоп России
- •22.2.1. Вызов мобильной станции из ТфОп/isdn и обеспечение защиты приватных данных местоположения абонента-роумера
- •Глава 23. Сети сотовой связи стандартов gprs, edge и umts
- •Глава 24. Беспроводные локальные сети стандартов 802.11
- •Глава 25. Сети WiMax и lte
- •Глава 26. Самоорганизующиеся сети son
- •Глава 1. Единая сеть электросвязи России и актуальность информационной безопасности сетей связи
- •1.1. Роль и место есэ
- •1.2. Классификация сетей связи
- •1.3. Иерархический принцип построения ТфОп и gsm России
- •1.4. Актуальность информационной безопасности сетей связи
- •Глава 2. Стек протоколов сети пакетной коммутации X.25. Шифрование информации в сети
- •2.1. Многоуровневый принцип построения сети
- •2.2. Службы с установлением и без установления соединений, надежные и ненадежные соединения
- •2.3. Пакетная коммутация
- •2.4. Стек протокола сети пакетной коммутации стандарта X.25
- •2.5. Шифрование сообщений в сети пакетной коммутации
- •Глава 3. Физический уровень сети пакетной коммутации
- •3.1. Архитектура физического уровня
- •3.2. Физическая среда передачи информации
- •3.3. Аналоговая и цифровая связь
- •3.4. Модем и цифровая абонентская линия adsl
- •3.5. Аналого-цифровое преобразование
- •3.6. Цифровое кодирование и синхронизация
- •3.7. Частотное и временное мультиплексирование
- •3.7.1. Частотное мультиплексирование
- •3.7.2. Методы построения аппаратуры частотного мультиплексирования
- •3.7.3. Временное мультиплексирование
- •Глава 4. Информационные процессы на канальном уровне сети х.25
- •4.1. Временная диаграмма последовательности обмена кадрами
- •4.2. Формат кадра
- •4.3. Восстановление информационных кадров
- •4.4. Обнаружение ошибок с помощью избыточного циклического кода
- •4.4.1. Пример с использованием арифметики по модулю 2
- •4.4.2. Пример с использованием полинома
- •4.4.3. Пример аппаратной реализации
- •Глава 5. Структурные схемы программного обеспечения процедуры управления потоками сети X.25
- •5.1. Структурная схема организации по процедуры управления потоками сети х.25
- •5.2. Структурные схемы фоновых программ
- •5.2.1. Основные положения составления по. Структурная схема р1пд «Запрос и прием очередного пакета с 3 уровня»
- •5.2.2. Структурная схема программы р2пд - «Подготовка к передаче очередного «I» кадра в канал»
- •5.2.3. Структурные схемы программы р1пм - «Обработка принятых кадров «I»» и программы р2пм – «Обработка принятого кадра rr»
- •5.2.4. Структурная схема программы p2пм - «Обработка принятого кадра rr»
- •5.2.5. Структурные схемы программ p4пд - «Передача кадра rr» и р5пд – «Передача кадра rej»
- •5.2.6. Структурная схема программы р3пм - «Обработка принятого кадра отрицательной квитанции rej»
- •5.2.7. Структурная схема программы р3пд - «Подготовка к передаче «I» кадра по rej»
- •5.2.8. Структурная схема программы р6пд - «Анализ перехода в режим повторения передачи кадра по таймеру»
- •5.2.9. Структурная схема программы р7пд - «Подготовка к передаче «I» кадра по таймеру»
- •5.2.10. Структурная схема программы р4пм - «Установление и снятие запрета на передачу «I» кадров»
- •Программа p1
- •1.2. Программа p2
- •1.3. Программа p3
- •1.4. Программа p4
- •1.5. Программа p5
- •2.1. Программа p6
- •2.2. Программа p7
- •2.3. Программа p8
- •2.4. Программа p9
- •2.5. Программа p10
- •2.6. Программа p11
- •2.7. Некоторые характеристики контрольного примера
- •3.1. Программа p1
- •3.2. Программа p2
- •3.3. Программа p3
- •3.4. Программа p4
- •3.5. Программа p5
- •3.6. Исходные данные для лабораторной работы
- •4.1. Программа p6
- •4.2. Программа p7
- •4.3. Программа p8
- •4.4. Программа p9
- •4.5. Исходные данные для лабораторной работы
- •5.1. Программа p10
- •5.2. Программа p11
- •5.3. Программа p12
- •6.1. Программа p6
- •6.2. Программа p7
- •6.3. Программа p8
- •6.4. Программа p9
- •6.5. Программа p10
- •6.6. Исходные данные для лабораторной работы
- •Глава 6. Информационные процессы на сетевом уровне сети X.25
- •6.1. Принцип установления виртуальных каналов в сети х.25
- •6.2. Диаграмма установления коммутируемого виртуального канала
- •6.3. Особенности протокола сетевого уровня х.25
- •6.4. Услуга информационной безопасности «Замкнутая группа абонентов»
- •Глава 7. Структурные схемы программного обеспечения функций сетевого уровня сети X.25
- •7.1. Структурная схема организации по функций сетевого уровня сети х.25
- •7.1.1. Структурная схема программы Ррасп «Распределение принятых пакетов из канальных процессоров в очереди по типам»
- •7.2. Структурные схемы программ формирования таблицы маршрутизации по логическим канальным номерам lcn
- •7.2.1. Структурная схема программы “Обработка пакетов "Запрос Вызова"”
- •7.2.2. Структурная схема программы “Обработка пакетов "Вызов Принят"”
- •7.3. Структурная схема программы "Коммутация пакетов "данные""
- •7.1. Программа p1
- •7.2. Программа p2
- •7.3. Программа p3
- •7.4. Программа p4
- •7.5. Программа p5
- •7.6. Программа p6
- •7.7. Программа p7
- •Исходные данные для лабораторной работы
- •Алгоритм программы "Коммутация пакетов "данные"
- •Программа lab8 выполняет функции структурной схемы программы Коммутация пакетов "данные" (см. Глава 7).
- •8.1. Программа p1
- •8.2. Программа p2
- •8.3. Программа p3
- •Глава 8. Сеть Frame Relay
- •8.1. Стек протоколов сети Frame Relay
- •8.2. Поддержка качества обслуживания
- •8.3. Типы виртуальных каналов в сети fr
- •8.4. Установление коммутируемого виртуального канала
- •8.5. Виртуальная частная сеть на основе сети Frame Relay
- •8.6. Стандарт itu-t g.1000 (sla)
- •8.7. Соглашение об уровне обслуживания сети Frame Relay
- •8.8. Особенности сети Frame Relay по сравнению с сетью х.25
- •Глава 9. Сеть atm. Физический уровень
- •9.1. Основные положения и стек уровней сети атм
- •9.2. Физический уровень atm
- •9.2.1. Подуровень физического уровня атм «Конвергенция передачи»
- •9.2.2. Подуровень физической передающей среды atm на базе рdн
- •9.2.2.1. Недостатки pdh
- •9.2.3. Подуровень физической передающей среды atm на базе sdh
- •9.2.3.1. Иерархия скоростей
- •9.2.3.2. Типы оборудования sdh
- •9.2.3.3. Стек протоколов sdh
- •9.2.3.4. Структура кадра stm
- •9.2.3.5. Топологии связей в sdh
- •Глава 10. Сеть atm. Канальный уровень
- •10.1. Уровень atм
- •10.1.1. Поле идентификаторов виртуального пути и виртуального канала
- •10.2. Параметры трафика и показатели качества обслуживания
- •10.3. Уровень адаптации атм
- •10.4. Сигнализация и маршрутизация в сети atm
- •10.4.1. Стек протоколов при установлении коммутируемого виртуального канала
- •10.4.2. Протокол pnni по выполнению функции маршрутизации
- •10.4.3. Протокол по выполнению функции сигнализации pnni
- •10.5. Управление atm-трафиком в процессе передачи
- •10.5.1. Контроль трафика
- •10.5.2. Контроль перегрузки
- •10.6. Виртуальная частная сеть на основе сети atm
- •10.7. Особенности сети атм по сравнению с сетью Frame Relay
- •Глава 11. Первичные сети уплотненного волнового мультиплексирования
- •11.1. Основные функции dwdm
- •11.2. Принцип работы dwdm
- •11.3. Типовые топологии
- •Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции
- •12.1. Стек протоколов тср/ip
- •12.1.2. Транспортный уровень стека tcp/ip
- •12.1.3. Межсетевой уровень стека tcp/ip
- •12.2. Пример переноса данных в ip-сети
- •12.3. Протоколы tcp/ip
- •12.3.1. Протокол прикладного уровня snmp
- •12.3.2. Протокол транспортного уровня tcp
- •Глава 13. Ip-сети. Межсетевой уровень. Протоколы безопасности
- •13.1. Протоколы межсетевого уровня
- •13.1.1. Формат ip-пакета
- •13.1.2. Принцип маршрутизации
- •13.1.3. Внутренние и внешний протоколы маршрутизации
- •13.1.3.1. Протокол rip
- •13.1.3.2. Протокол ospf
- •13.1.3.3. Протокол bgp
- •13.2. Протоколы информационной безопасности
- •13.2.1. Протокол прикладного уровня pgp
- •13.2.2. Протокол сетевого уровня ipSeс
- •13.2.2.1. Заголовки ipSec
- •13.2.2.2. Транспортный и туннельный режимы
- •13.2.2.3. Защищенные связи
- •13.2.2.4. Виртуальная частная сеть vpn-ipSec
- •13.2.3. Протокол транспортного уровня tls
- •13.2.3.1. Передача данных при использовании tls
- •13.2.3.2. Установление защищенной связи
- •13.2.4. Протоколы иб при маршрутизации
- •Глава 14. Интегральное и дифференцированное качество обслуживания. Стандарты QoS в ip-сетях
- •14.1. Качество обслуживания
- •14.2. Интегральное обслуживание IntServ
- •14.3. Дифференцированное обслуживание DiffServ
- •14.3.1. Модель DiffServ
- •14.3.2. Структурная схема программного обеспечения обработки очередей в модели DiffServ
- •14.4. Стандарты по качеству обслуживания в ip-сетях
- •14.4.1. Рекомендация itu-t y.1540
- •14.4.2 Рекомендация itu-t y.1541
- •Глава 15. Сети mpls
- •15.1. Принцип работы сети mpls
- •15.1.1. Маршрутизатор коммутации меток (lsr)
- •15.1.2. Граничный маршрутизатор коммутации меток (ler)
- •15.2. Стек меток
- •15.3. Маршрутизация пакетов в узле коммутации lsr
- •15.4 Распределение меток
- •15.4.1 Протокол распределения меток ldp
- •15.5 Инжиниринг трафика
- •15.5.1. Пример выбора путей
- •15.6. Быстрая ремаршрутизация
- •15.7. Преимущества mpls по сравнению с ip-сетью
- •Глава 16. Виртуальные частные сети
- •16.1. Туннелирование mpls
- •16.2. Виртуальная частная сеть mpls третьего уровня (mpls l3vpn)
- •16.2.1. Общая модель mpls l3vpn
- •16.2.2. Таблицы маршрутизации в vpn
- •16.2.3. Формирование таблицы маршрутизации сообщениями mp-bgp
- •16.2.4. Пересылка пакетов в vpn
- •16.2.5. Формирование топологии vpn
- •16.2.6. Сравнение vpn-технологий
- •Обеспечение качества обслуживания
- •Масштабируемость
- •Информационная безопасность
- •Гибкость создания сети
- •Гибкая адресация
- •Объединение различных типов данных
- •Инжиниринг трафика
- •Сложность проектирования
- •Глава 17. Цифровая сеть с интеграцией служб. Общеканальная сигнализация окс№7
- •17.1. Цифровая сеть с интеграцией служб isdn
- •17.1.1. Структура сети isdn
- •17.1.2. Абонентский доступ сети isdn
- •17.1.2.1. Функции физического и канального уровней
- •17.1.2.2. Функции сетевого уровня
- •17.2. Общеканальная сигнализация окс№7
- •17.2.1. Принцип работы окс№7 в сети ТфОп/isdn
- •17.2.2. Стек протоколов окс№7 в сети ТфОп/isdn
- •17.2.3. Диаграмма установления соединения в системе окс№7 isdn
- •17.2.4. Протокол подсистемы передачи сообщений mtp
- •17.2.4.1. Уровни подсистемы передачи сообщений mtp
- •17.2.4.2. Функции звена данных сигнализации (уровень 1, мтр1)
- •17.2.4.3. Функции звена сигнализации (уровень 2, мтр2)
- •17.2.4.4. Функции сети сигнализации (уровень 3, мтр3)
- •17.2.4.5. Функции обработки сигнальных сообщений
- •17.2.4.5.1. Маршрутизация сигнальных сообщений
- •17.2.4.6. Требования к показателям качества обслуживания мтр
- •17.3. Подсистема пользователя isup
- •17.4. Аутентификация пользователя в сети isdn
- •17.4.1. Аутентификация пользователя с помощью pin-кода
- •17.4.2. Аутентификация пользователя с помощью tan
- •17.5. Аутентификация объектов аудиовизуальной службы сети isdn и создание общих секретных ключей взаимодействующих объектов
- •Сравнивая приведенный алгоритм с протоколами ipSec и tls (глава 13), можно заметить тот же самый принцип, что и при установлении защищенной связи. Глава 18. Ip-телефония
- •18.1. Протокол sip
- •18.1.1.Упрощенный пример сети на базе протокола sip
- •18.1.2. Cетевые компоненты протокола sip
- •18.1.3. Сообщения sip
- •18.1.3.1. Поля заголовка сообщения при регистрации sip
- •18.1.3.2. Транзакции и диалоги sip
- •18.1.3.3. Маршрутизация сообщений sip
- •18.1.4. Протокол sip-t
- •18.2. Информационная безопасность sip
- •18.2.1. Угрозы иб
- •18.2.1.2. Подмена сервера
- •18.2.1.4. Прерывание сеанса связи
- •18.2.1.5. Отказ в обслуживании
- •18.2.2. Требования к способам обеспечения иб в сети sip
- •18.2.3. Механизмы обеспечения иб
- •18.2.3.1. Механизм иб sip-сети на базе протокола ipSec
- •18.2.3.2. Механизм иб sip-сети на базе протокола tls
- •18.2.3.3. Механизм иб sip-сети на базе протокола s/mime
- •18.2.3.4. Механизм аутентификации пользователя в sip-сети на базе протокола http Digest
- •18.2.3.5. Аутентификация идентификатора пользователя
- •18.3. Транспортировка данных в сети sip
- •18.3.1. Протоколы транспортировки данных
- •18.3.2. Обеспечение иб при транспортировке данных
- •Глава 19. Управление сетью сигнализации окс№7
- •19.1. Управление сетью сигнализации
- •19.1.1. Управление сигнальным трафиком
- •19.1.1.1. Процедуры перевода трафика на резервное зс и возврата на исходное зс
- •19.1.1.2. Процедура вынужденной ремаршрутизации и управляемой ремаршрутизации
- •19.1.1.3. Процедура перезапуска мтр
- •19.1.1.4. Процедура управляемого переноса
- •19.1.1.5. Недоступность подсистемы isup
- •19.1.2. Управление звеньями сигнализации
- •19.1.3. Управление сигнальными маршрутами
- •19.2. Тестирование звена сигнализации
- •19.3. Пример отказа и восстановления сигнального звена сигнализации между исходящим и транзитным пунктами сигнализации
- •19.3.1. Алгоритм при отказе звена сигнализации
- •19.3.2. Восстановление звена сигнализации
- •19.4. Пример отказа и восстановления транзитного пункта сигнализации
- •19.4.1. Отказ транзитного пункта сигнализации
- •19.4.2. Восстановление транзитного пункта
- •Глава 20. Интеллектуальные сети
- •20.1. Принцип обслуживания вызовов в сети ТфОп/isdn на основе интеллектуальной сети
- •20.2. Подсистема sccp в стеке протоколов окс№7 интеллектуальной сети
- •20.2.1. Службы передачи сообщений
- •20.2.2. Управление маршрутизацией
- •20.2.3. Управление подсистемой sccp
- •20.2.4. Расширение адресации
- •20.3. Взаимодействие уровней окс №7 в сети in. Пример алгоритма представления услуги
- •20.4. Алгоритм аутентификации в протоколе услуги «универсальная персональная связь» интеллектуальной сети
- •20.5. Количественная оценка угроз безопасности интеллектуальной сети
- •Глава 21. Сети стандарта gsm
- •21.1. Классификация беспроводных сетей связи
- •21.2. Система gsm
- •21.2.1. Функциональная архитектура gsm
- •21.2.1.1. Подсистема радиосвязи
- •21.2.1.2. Подсистема сетей и коммутации
- •21.2.1.3. Операционная подсистема
- •21.2.2. Логические каналы и установление связи
- •21.3. Обработка речевых сигналов на радиоучастке
- •21.3.1. Кодер речи
- •21.3.2. Кодер канала
- •21.3.3. Модуляция
- •21.4. Информационная безопасность gsm
- •21.4.1. Конфиденциальность
- •21.4.2. Аутентификация пользователя
- •21.4.3. Защита приватных данных
- •Глава 22. Система окс№7 в gsm. Информационная безопасность окс№7 в ссоп
- •22.1. Архитектура протоколов передачи сигналов в gsm
- •22.2. Пример обработки вызова мобильной станции из ТфОп/isdn и управление мобильностью
- •22.2.1. Вызов мобильной станции из ТфОп/isdn и обеспечение защиты приватных данных местоположения абонента-роумера
- •22.2.2. Управление мобильностью
- •22.3. Принцип иерархии федеральной сети общего пользования gsm
- •22.4. Принцип построения системы окс№7 России
- •22.5. Информационная безопасность окс№7
- •22.5.1. Архитектура сетевой безопасности окс№7
- •22.5.1.1. Уровни безопасности окс№7
- •22.5.1.2. Плоскости безопасности окс№7
- •22.5.2. Атаки «отказ в обслуживании» DoS в окс№7
- •22.5.2.1. Примеры последствий воздействия атак DoS нарушения маршрутизации окс№7
- •Результаты анализа архитектуры сетевой безопасности окс№7 при воздействии атаки DoS процедуры маршрутизации
- •Глава 23. Сети сотовой связи стандартов gprs, edge и umts
- •23.1.1.1. Информационная безопасность gprs
- •23.1.2. Сети сотовой связи стандарта edge и показатели скорости передачи
- •23.1.2.1. Метод перескока частоты
- •23.2. Сети сотовой связи стандарта umts
- •23.2.1. Принцип работы cистемы cdma
- •23.2.2. Сравнение систем tdma/fdma и cdma
- •23.2.3. Сети сотовой связи стандарта umts
- •23.3. Информационная безопасность umts
- •23.3.1. Ограничения в обеспечении иб gsm
- •23.3.2. Классификация угроз иб в umts
- •23.3.3. Обеспечение защиты приватности местоположения мобильной станции
- •23.3.4. Взаимная аутентификация пользователи и сети
- •23.3.5. Установление алгоритмов обеспечения целостности сообщений и шифрования сообщений
- •23.3.6. Шифрование сообщений
- •Глава 24. Беспроводные локальные сети стандартов 802.11
- •24.1. Архитектура сети стандарта 802.11
- •24.2. Подуровень mac стандартов сетей Wi-Fi
- •24.3. Физический уровень стандартов сетей Wi-Fi
- •24.3.1. Базовый стандарт 802.11
- •24.3.2. Стандарт 802.11b
- •24.3.3. Стандарт 802.11a
- •24.3.4. Стандарт 802.11g
- •24.3.5. Стандарт 802.11n
- •24.4. Mesh-сети стандарта 802.11s
- •24.5. Стандарты информационной безопасности сети Wi-Fi
- •23.5.1. Протокол безопасности wep
- •24.5.2. Протокол безопасности wpa
- •24.5.2.1. Аутентификация
- •24.5.2.2. Конфиденциальность и целостность данных
- •24.5.3. Протокол безопасности 802.11i
- •Глава 25. Сети WiMax и lte
- •25.1. Общие положения
- •25.2. Физический уровень WiМах
- •25.2.1. Режим ofdm
- •25.2.2. Режим ofdmа и sofdmа
- •25.2.3. Канальное кодирование
- •25.3.1. Классы качества обслуживания
- •25.3.2. Подуровень безопасности
- •Глава 26. Самоорганизующиеся сети son
- •26.1. Функции самоорганизующихся сетей и область их использования
- •26.1.1. Сенсорные сети (wsn)
- •26.1.2. Ячеистые сети (wmn)
- •26.1.3. Автомобильные беспроводные сети (vanet)
- •26.2. Угрозы безопасности самоорганизующихся сетей
- •26.2.1. Перехват
- •26.2.2. Анализ трафика
- •26.2.3. Физические атаки
- •26.2.4. Фальсификация, повтор и изменение сообщений
- •26.2.5. Атаки DoS (“ отказ в обслуживании”)
- •26.2.5.1. DoS на физическом уровне
- •26.2.5.2. DoS на канальном уровне
- •26.2.5.3. DoS маршрутизации
- •26.3. Протоколы маршрутизации
- •26.3.1. Протоколы маршрутизации сети manet
- •26.3.1.1. Требования к протоколам маршрутизации в manet
- •26.3.1.2. Протоколы маршрутизации aodv и saodv
- •26.3.2. Протоколы маршрутизации беспроводной сенсорной сети
- •26.3.3. Протоколы защиты маршрутизации mesh-сети
- •26.3.4. Безопасность автомобильной беспроводной сети (vanet)
- •А.1. Задачи безопасности сетей связи
- •А.2. Архитектура безопасности сетей связи
- •А.2.1. Способы обеспечения информационной безопасности
- •Управление доступом
- •Аутентификация
- •Неотказуемость
- •А.2.3. Плоскости безопасности
- •А.2.4. Угрозы безопасности и способы обеспечения безопасности
- •А.2.5. Способы обеспечения иб в модулях безопасности
- •А.3. Метод количественной оценки угрозы безопасности сети связи
- •Приложение б. Шифрование с общим ключом
- •Б.1. Классификация методов шифрования
- •Б.2. Блочные шифры
- •Б.2.1. Методы перестановки и подстановки. Схема блочного шифрования
- •Б.2.2. Режимы блочного шифрования
- •Б.2.2.1. Режим электронного шифроблокнота (ecb)
- •Б.2.2.2. Режим группового шифра (ofb)
- •Б.3. Поточные шифры
- •В.2. Алгоритм rsa
- •В.3. Электронная цифровая подпись (эцп)
- •В.3.1. Требования к эцп
- •В.3.2. Эцп на основе шифрования профиля сообщения
- •В.3.2.1. Функция хеширования стандарта sha-1
- •В.3.2.2. Применение sha-1 и rsa для создания эцп
- •В.3.3. Управление открытыми ключами
- •В.3.3.1. Угроза «человек посередине»
- •В.3.3.2. Сертификаты
- •В.3.3.3. Стандарт сертификатов х.509
- •Одношаговая аутентификация
- •Двухшаговая аутентификация
- •Трёхшаговая аутентификация
- •Г.1. Аутентификация по протоколу оклик-отзыв
- •Г.2. Аутентификация с помощью кода аутентичности сообщения
- •Д.1. Дискретный логарифм
- •Д.2. Формирование общего ключа симметричного шифрования
- •Д.3. Уязвимость алгоритма Диффи-Хеллмана к атаке «человек посередине»
- •Контрольные вопросы
- •Принятые сокращения
- •Литература
В.3.3.3. Стандарт сертификатов х.509
Международный союз ITU-T разработал рекомендацию X.509 [51], включающую стандартизацию сертификата открытого ключа и процедуры аутентификации.
Начиная с 1988 года, вышло 3 версии стандарта. По сути, X.509 – это способ описания сертификатов. Основные поля сертификатов приведены в таблице В.1. Проблема заключается в том, что если Алиса пытается соединиться с bob@mail.com и имеет данные сертификата с именем в формате, для неё вовсе не очевидно, что этот сертификат имеет отношение именно к тому Бобу, который ей нужен.
Таблица В.1. Основные поля сертификатов в стандарте X.509
Поле |
Значение |
V |
Версия X.509 |
SN |
Это число вместе с названием Центра Сертификации однозначно идентифицирует сертификат |
AI |
Алгоритм подписи сертификата |
CA |
Имя Центра Сертификации (Удостоверяющего центра) |
Ta |
Начало и конец периода годности сертификата |
A |
Идентификатор владельца, ключ которого сертифицируется |
Ap |
Открытый ключ владельца и идентификатор алгоритма, с которым должен использоваться этот ключ |
- |
Расширения |
- |
Подпись сертификата |
Стандарт X.509 не требует использовать конкретный алгоритм, хотя и рекомендует RSA.
Стандарт X.509 использует следующую запись:
CA << A >> = CA {V, SN, AI, CA, Ta, A, Ap}-это сертификат пользователя А в центре сертификации CA.
Y << Х >> – это сертификат пользователя Х, выданный Центром Сертификации Y;
Y{I} – подпись для I, создаваемая объектом Y. Она состоит из I и добавленного зашифрованного профиля I.
Центр сертификации подписывает сертификат своим закрытым ключом. Пользователь, зная открытый ключ ЦС, может удостовериться, что подписанный ЦС сертификат подлинный. Сертификат пользователя, создаваемый Центром Сертификации, имеет следующие характеристики:
любой пользователь, имеющий открытый ключ Центра Сертификации, может восстановить сертифицированный открытый ключ пользователя;
никто, кроме Центра Сертификации, не может изменить сертификат без того, чтобы это было обнаружено.
Поскольку сертификаты фальсифицировать невозможно, их можно разместить в каталоге без применения специальных средств защиты. Если все пользователи используют один ЦС, это означает общее доверие данному Центру Сертификации. Тогда сертификаты пользователей могут размещаться в одном каталоге, доступном всем. Кроме того, любой пользователь может передать свой сертификат другому пользователю непосредственно. В любом случае, если В имеет сертификат А, то В может быть уверен в том, что сообщения, которые он шифрует открытым ключом А, будут защищены от прочтения, а сообщения, подписанные закрытым ключом А, - от фальсификации.
В большом сообществе пользователей обращения всех пользователей к одному и тому же Центру Сертификации практически невозможно. Поскольку сертификаты подписываются Центром Сертификации, каждый пользователь должен иметь собственный экземпляр открытого ключа Центра Сертификации, чтобы проверять подписи. Этот открытый ключ должен быть доставлен каждому пользователю абсолютно защищённым способом (обеспечивающим целостность и аутентичность), чтобы пользователь имел полную уверенность в поступающих сертификатах. Таким образом, при большом числе пользователей может оказаться более удобным иметь ряд ЦС, каждый из которых должен будет защищённым способом доставить открытый ключ некоторой части пользователей.
Предположим, что А получает сертификат от Центра Сертификации Х1, а В – от Х2. Если пользователю А не был представлен открытый ключ Х2 (ЕХ2), то сертификат В (ЕВ…DX2(EB)), выданный Центром Сертификации Х2, окажется для А бесполезным. Пользователь А сможет прочитать сертификат В, но не сможет проверить подпись. Однако, если два Центра Сертификации по какой-то защищённой схеме обменялись своими открытыми ключами, то следующая процедура открывает для А возможность получить открытый ключ В.

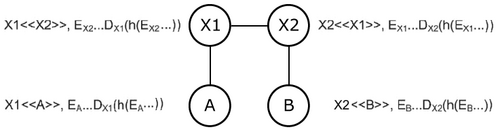

На рис. В.8 приведена такая цепочка из двух Центров Сертификации.
Рис. В.8. Цепочка из двух центров сертификации
Покажем, каким образом пользователь А использует цепочку сертификатов, чтобы получить открытый ключ пользователя В. В обозначениях X.509 эта цепочка записывается в виде X1<<X2>>X2<<B>>.
Этап 1. Пользователь А получает из каталога сертификат Х2, подписанный Х1 (X1 <<X2>>, т.е. ЕХ2…DX1(h(ЕХ2)). Поскольку А с уверенностью знает открытый ключ Х1, из полученного сертификата пользователь А сможет извлечь открытый ключ Х2 (ЕХ2) и проверить его с помощью подписи, которая была создана Х1 для этого сертификата.
Этап 2. Затем А снова обращается к каталогу и получает сертификат В, подписанный Х2 (X2<< B >>). Поскольку теперь пользователь А имеет экземпляр открытого ключа Х2 (EX2), пользователь А может проверить подпись и получить открытый ключ В.
Точно также В может получить открытый ключ А, но по обратной цепочке:
X2<<X1>>X1<<A>>.
В цепочке может участвовать любое число центров сертификации. Цепочка из N элементов будет иметь следующий вид:
X1<<X2>>X2<<X3>>…XN<<B>>
В этом случае пара центров сертификации в каждом звене (Xi, Xi+1) должна иметь уже готовые сертификаты друг для друга. Все сертификаты Центров Сертификации должны размещаться в каталоге, а пользователю необходимо знать, как они связаны, чтобы проследовать по подходящему маршруту к нужному сертификату открытого ключа другого пользователя.

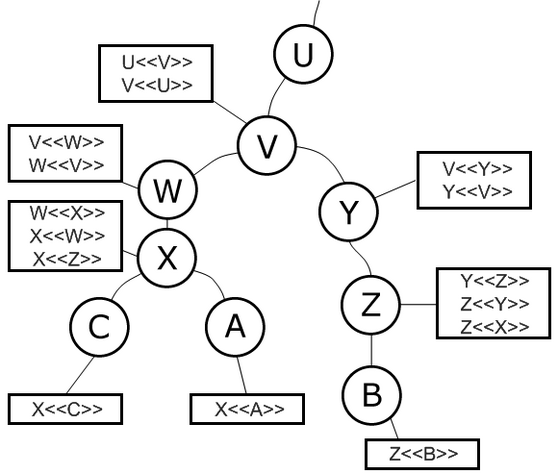

На рис. В.9 показан гипотетический пример такой иерархии.
Рис. В.9. Гипотетический пример иерархии Центров Сертификации
Соединённые окружности обозначают иерархически связанные Центры Сертификации, а в указанных рядом прямоугольных блоках приводятся сертификаты, имеющиеся в каталоге соответствующего Центра Сертификации. Каталог Центра Сертификации включает 2 типа сертификатов:
прямые сертификаты. Сертификаты Х, выданные другими Центрами Сертификации;
возвратные сертификаты. Сертификаты, выданные для сертификации других Центров Сертификации.
В данном примере пользователь А может запросить следующие сертификаты из каталога, чтобы построить сертификационный маршрут к В:
X<<W>>W<<V>>V<<Y>>Y<<Z>>Z<<B>>
Получив эти сертификаты, пользователь А сможет развернуть сертификаты по маршруту один за другим и восстановить надёжный экземпляр открытого ключа В. Используя этот открытый ключ, А сможет посылать В шифрованные сообщения. Если же А понадобится получать шифрованные сообщения от В, то В потребуется открытый ключ А, который может быть получен по следующей цепочке сертификатов:
Z<<Y>>Y<<V>>V<<W>>W<<X>>X<<A>>
Пользователь В может получить этот набор сертификатов другим способом, если пользователь А включил этот набор в своё исходное сообщение (например, в Х включить сертификат Х<<Z>>, а в Z включить сертификат Z<<X>>.
Приведённые Центры Сертификации (или удостоверяющие центры), сами сертификаты и каталоги хранения сертификатов объединены в так называемую инфраструктуру систем с открытыми ключами PKI (Public Key Infrastructure).
В.3.3.3.1. Пример проверки подлинности открытого ключа с помощью цепочки сертификатов
Рассмотрим проверку абонентом A открытого ключа абонента B и на примере инфраструктуры PKI, состоящей из цепочки трёх Центров Сертификации ЦС1, ЦС2 и ЦС3 (рис. В.10). Для этого абонент A получает:
сертификат 1 абонента B, выданный ЦС3

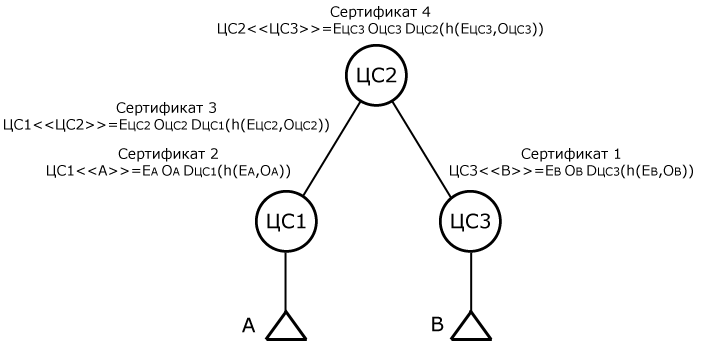

Рис. В.10. Пример проверки с помощью сертификатов абонентом A открытого ключа абонента B
ЦС1<<В>>=EBOBDЦС3 (h(EB,OB)), где
EB – открытый ключ абонента B;
OB – часть сертификата абонента B, кроме открытого ключа EB и цифровой подписи;
DЦС3(h(EB,OB)) – цифровая подпись сертификата B.
Абонент A не может быть уверен в подлинности открытого ключа EB, так как не имеет подлинного открытого ключа ЦС3 (т.е. EЦС3), который позволяет проверить подлинность цифровой подписи в полученном сертификате. Для того, чтобы проверить эту подпись, абонент A получает ещё 2 сертификата:
сертификат 3 ЦС2, выданный ему ЦС1.
ЦС1<<ЦС2>> =EЦС2OЦС2DЦС1 (h(EЦС2,OЦС2)), где
EЦС2 – открытый ключ ЦС2;
OЦС2 – часть сертификата ЦС2, кроме EЦС2 и цифровой подписи;
DЦС1(h(EЦС2,OЦС2)) – цифровая подпись сертификата ЦС2.
сертификат 4 ЦС3, выданный ему ЦС2.
ЦС2<<ЦС3>> =EЦС3OЦС3DЦС2 (h(EЦС3,OЦС3)), где
EЦС3 – открытый ключ ЦС3;
OЦС3 – часть сертификата ЦС3, кроме EЦС3 и цифровой подписи;
DЦС2(h(EЦС3,OЦС3)) – цифровая подпись сертификата ЦС3.
Сертификат абонента A получен в ЦС1, поэтому ему известен открытый ключ ЦС1, т.е. EЦС1. С помощью этого ключа, проверив подпись в сертификате 3 ЦС2, он убеждается в подлинности открытого ключа EЦС2. С помощью ключа EЦС2, проверив подпись сертификата 4 ЦС3, абонент A убеждается в подлинности открытого ключа EЦС3. С помощью ключа EЦС3, проверив подпись сертификата 1, абонент A убеждается в подлинности открытого ключа абонента B. В соответствии с принятым обозначением в рекомендации Х.509) соответствующая цепочка сертификатов имеет следующий вид
ЦС1<<ЦС2>>ЦС2<<ЦС3>> ЦС3<<В>>
Аналогичным образом может быть с помощью соответствующих сертификатов проведена проверка абонентом B открытого ключа абонента A. В этом случае цепочка сертификатов имеет следующий вид
ЦС3<<ЦС2>>ЦС2<<ЦС1>> ЦС1<<А>>
В.3.3.3.2. Процедуры стандарта Х.509 аутентификации сообщений и рассылка общих ключей симметричного шифрования
В настоящем разделе приводятся три альтернативные процедуры аутентификации, изложенные в стандарте ITU-T Х.509. Шифрование с открытым ключом, кроме создания ЭЦП (что обеспечивает аутентификацию, целостность данных и неотказуемость) используется также для рассылки общих ключей симметричного шифрования.
Схемы всех трех процедур аутентификации Х.509 показаны на рис. В.11. Процедуры аутентификации Х.509 включают аутентификацию источника сообщения и целостность самого сообщения. Значение внутри фигурных скобок включает набор указанных значений и зашифрованная закрытым ключом отправителя хеш-функция этого набора, т.е. цифровая подпись. Предполагается, что каждая из двух сторон (А и В) проверила подлинность открытого ключа с помощью сертификатов.

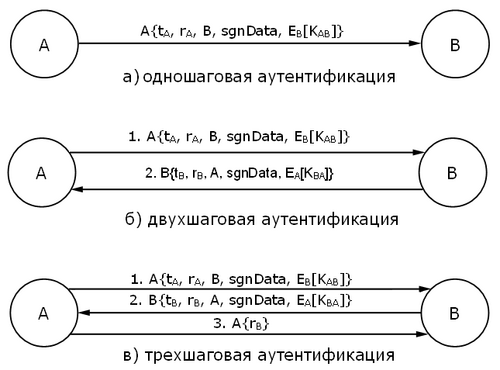

Рис. В.11. Процедура аутентификации Х.509
