1. 26.1.1. Сенсорные сети (wsn)

Сенсорная сеть WSN — это распределенная сеть необслуживаемых миниатюрных узлов, которые осуществляют сбор данных о параметрах внешней среды и передачу их на базовую станцию посредством ретрансляции от узла к узлу с помощью беспроводной связи. Узел сети, называемый сенсором, содержит датчик, воспринимающий данные от внешней среды (собственно сенсор), микроконтроллер, память, радиопередатчик, автономный источник питания и иногда исполнительные механизмы. Возможна также передача управляющих воздействий от узлов сети к внешней среде, Сенсорные сети строятся на основе протоколов IEEE 802.15.4, ZigBee и DigiMesh. С помощью радиосвязи, осуществляемой между узлами сети на основе стандарта ZigBee, создаются самоорганизующиеся и самовосстанавливающиеся сети. Для многих сенсорных сетей характерна мобильность не отдельно каждого узла (как это имеет место в MANET), а отдельной группы узлов. Основное требование к протоколам сенсорных сетей малое потребление энергоресурсов. В сенсорных сетях время их жизнедеятельности прямо зависит от решения вопросов энергопотребления узлов сети. Сенсорные сети применяются в различных областях - от борьбы с терроризмом до охраны природы. Существует множество приложений, для которых разные производители выпускают разные узлы для создания сенсорных сетей. По области применения приложения сенсорных сетей можно разделить на категории [104]:

• погода, окружающая среда;

• телемедицина;

• чрезвычайные ситуации (пожары, катастрофы и др.);

• военные операции и др.

26.1.2. Ячеистые сети (wmn)

В главе 24 приводится архитектура ячеистой сети (mesh-сети), построенной на протоколе 802.11s, принадлежащем к группе протоколов стандарта 802.11. Как отмечалось выше, mesh-сети могут быть построены на базе протоколов других стандартов- 802.16 и LTE. На рис. 26.1 приведена общая архитектура mesh-сети [105]. Как видно из рисунка mesh-сеть состоит из беспроводной опорной сети (Wireless Mesh Backbone) и поключенных к ней сети Интернет, сети Wi-Fi, сотовых сетей связи, оконечных пользователей. Непрерывной линией обозначен проводный канал, а пунктирной — беспроводный канал.

Беспроводная опорная сеть (Wireless Mesh Backbone) включает следующие маршрутизаторы:

• mesh-роутер без шлюза (Mesh Router).

• mesh-роутер c шлюзом ( Mesh Router with Gateway), взаимодействующий с Интернетом и остальными типами mesh-роутеров.

• mesh-роутер c шлюзом и мостом (Mesh Router with Gateway/Bridge), взаимодействующим со всеми mesh-роутерами опорной сети, а также точкой доступа сети WiMAX. базовыми станциями сотовой сети связи и сети WiMAX. узлом сенсорной сети связи (Sink Node), непосредственно с абонентами по проводному или беспроводному каналу.

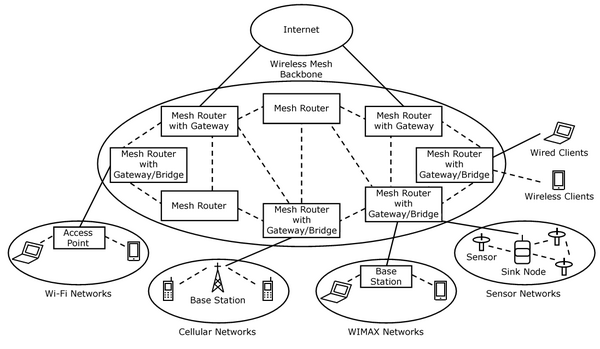

Рис. 26.1. Архитектура mesh-сети

В работе [105] приводится ещё одна архитектура mesh-сети, позволяющая абонентам дополнительно обеспечивать не только доступ в Интернет, но и связь между собой внутри опорной сети. Сравнивая c MANET и сенсорными сетями, ячеистые беспроводные сети отличаются по следующим четырем признакам:

• Роутеры в ячеистых сетях способны пропускать больше трафик и имеют меньше ограничений в плане энергозатрат.

• Сети маршутизаторов могут обеспечить передачу данных на более дальние расстояния.

• Сети маршрутизаторов могут быть использованы в качестве интегратора таких сетей, как Интернет, сотовые сети, беспроводные локальные сети.

• В ячеистых сетях любой роутер имеет, по крайней мере, два радиоканала: один для подключения клиентов, другой для связи с другими роутерами.

Почти любое применение мобильных Ad Hoc сетей, рассмотренное выше, может быть реализовано в беспроводных ячеистых сетях. Основным достоинством ячеистых сетей является способность передавать большие объемы данных на дальние расстояния и обеспечение широкополосного доступа.
