      1. 23.3.5. Установление алгоритмов обеспечения целостности сообщений и шифрования сообщений

Под аутентификацией сообщений понимается не только проверка подлинности источника сообщения, но и целостность данных. Проверка подлинности взаимодействующих сторон осуществляется только на момент аутентификации. Впоследствии нарушитель может начать реализовывать атаки, передавая ложные сообщения. Примером может быть ложная базовая станция, не участвовавшая во взаимной аутентификации с оборудованием пользователя UE. После завершения взаимной аутентификации ложная базовая станция приступает к передаче ложных сообщений. Аутентификация сообщений защищает от этой угрозы ИБ с помощью механизма проверки целостности данных. Работе механизма проверки целостности отдельных сообщений UMTS предшествует процедура установления алгоритмов обеспечения целостности сообщений и шифрования сообщений (рис. 23.9).

Сообщение 1 относится к протоколу управления радио-ресурсами RRC (Radio Resource Control). Это сообщение СSC (Connection Setup Complete) сообщает контроллеру RNC завершение установления радио-соединения между UE и RNC. Сообщению 1 предшествует не показанный на рис. 23.9 обмен другими сообщениями RRC Connection Request (запрос соединения) и Connection Setup (установление соединения). Все сообщения по протоколу RRC передаются на участке UE-RNC.

Сообщение 1 содержит возможности UE по обеспечении ИБ, включая алгоритмы по обеспечению защиты целостности данных UIA (UMTS integrity algorithm) и алгоритмы шифрования UEA (UMTS encryption algorithm). В состав сообщения 1 входит также значение, называемое START и занимает поле длиной 20 бит. Это значение используется в RNC и составляет часть счетчика последовательных номеров сообщений RRC. Этот счетчик COUNT-1 предназначен для защиты от угрозы «повтор», т.е. от злоумышленного воспроизведения ранее поступивших управляющих сообщений протокола RRC (между UE и RNC). Значение START является старшими 20 битами этого счетчика и называется сверхкадром HFN (Hyper Frame Number).

Сообщение 2 - это первое сообщение сетевого уровня из нескольких управляющих сообщений по выполнению функций взаимодействия UE с областью базовой сети. Примером может быть первое из сообщений, выполняющих процедуру обновления местоположения LU (Local Update). Необходимость в этом возникает в случае, если идентификатор местоположения LAI в USIM отличается от идентификатора местоположения LAI, в котором находится UE. Затем производится описанная выше процедура взаимной аутентификации и генерации ключей.

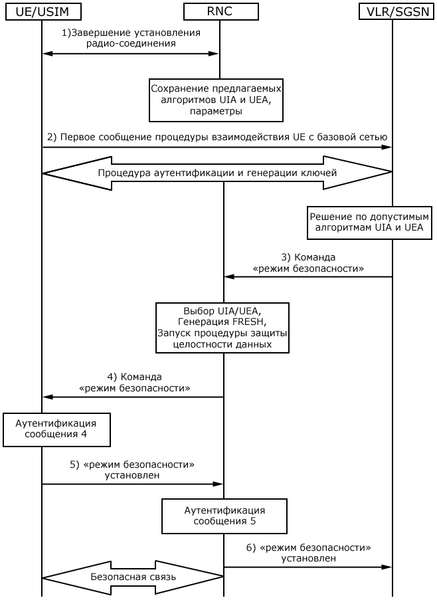

Рис. 23.9. Установление алгоритмов обеспечения целостности сообщений и шифрования сообщений

Сообщение 3 содержит алгоритмы целостности и шифрования (UIA/UEA), которые область базовой сети (VLR/SGSN) считает допустимым на участке UE-RNC. В сообщение 3 входят также сгенерированные ключи целостности (IK) и шифрования (СК). Сообщение 3 называется командой «режима безопасности» (Security Mode Command) и расположено на прикладном уровне по протоколу RANAP (Radio Access Network Application Part) системы общеканальной сигнализации №7.

Как видно из рис. 23.9 контроллер RNC сравнивает допустимые алгоритмы UIA/UEA с возможностями UE и производит выбор. RNC производит генерацию случайного значения FRESH, используемого в алгоритме защиты целостности данных. Производится запуск процедуры защиты целостности данных.

Сообщение 4 протокола RRC (команда «режим безопасности», Security Mode Command) информирует UE о выбранных алгоритмах UIA/UEA. В сообщении 4 содержится сгенерированное в RNC случайное значение FRESH.

Механизм защиты целостности сообщений в UMTS основан на методе аутентичности сообщения МАС, описание которого приведено в приложении Г. Сообщение 4 содержит код аутентификации MAC-I (Message Authentification Code for Integrity), формирование которого приведено на рис. 23.10. Аутентификация сообщений с помощью MAC-I предусматривает использование алгоритма блочного шифрования KASUMI и общего секретного ключа целостности IK.

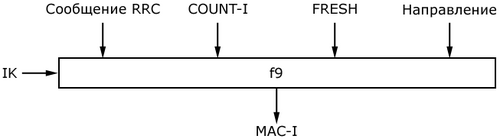

Рис. 23.10. Формирование MAC-I

Защита целостности данных реализуется на уровне управления радиоресурсами RRC, т.е. сигнальных сообщений между UE и RNC. Как видно из рисунка 10, проверке целостности подлежат сообщения RRС.

Механизм защиты выполняется формированием MAC-I с помощью односторонней функции f9, которая управляется секретным ключом IK. MAC-I представляет собой 32-битовую случайную комбинацию, которая добавляется к каждому сообщению RRC. На приемной стороне формируется XMAC-I полученного сообщения RRC, которое сравнивается с поступившим MAC-I вместе с сообщением. Совпадение MAC-I и XMAC-I показывает, что принятое сообщение поступило от подлинного источника, а само сообщение является тем же, которое было отправлено. На этом завершается аутентификация принятого сообщения. Кроме самого сообщения протокола RRC и ключа IK входами функции f9 являются:

  • счетчик COUNT-I (32 бит): увеличивается на единицу после каждого нового сообщения RRC. COUNT-I состоит из старших 20 бит HFN, 8 бит со значением 0 и 4 бита последовательных номеров сообщений RRC.

  • FRESH: случайное число, сгенерированное RNC. Значения COUNT-I и FRESH служат защитой от угрозы «повтор».

  • бит направления (восходящее или нисходящее).

Сообщение 5 протокола RRC Security Mode Complete ("режим безопасности" установлен) указывает, что UE успешно перешло на выбранные алгоритмы защиты целостности и шифрования. После приема сообщений 5 в RNC производится аутентификация этого сообщения, т.е. проверка подлинности источника сообщений и его целостности.

В сообщения 6 RNC информирует область базовой сети о завершении установки режима безопасности. Это сообщение (Security Mode Complete) передается по протоколу RANAP. На этом завершается установление безопасной связи при передаче сигнальных сообщений между оборудованием пользователя и контроллером базовых станций.
