2. 22.2.2. Управление мобильностью

Как было показано на диаграмме (рис. 22.4) в сообщении 4 HLR запрашивает MSRN на основании входящего в него сообщения IMSI. В гостевой сети, кроме IMSI роумера, содержатся также данные аутентификации (индивидуальный ключ абонента и другая информация). При перемещении MS из области действия одной VLR в область действия другой VLR, производится обновление этой информации в новом VLR и в домашнем HLR. На рис. 22.5 показана диаграмма последовательности сообщения протокола MAP при перемещении MS из зоны действия регистра VLR-А в зону действия VLR-В.

В сообщении 1 (sendidentification) протокола MAP по интерфейсу G производится запрос идентификационных данных из предыдущего регистра VLR-А, в области обслуживания которого находилась последний раз мобильная станция. В качестве аргумента в этом сообщении содержится временный идентификатор местоположения мобильного абонента TMSI, Temporary Mobile Subscriber Identity (см. глава 21, разд. 21.4.3.). В сообщении 2 VLR-В получает идентификационные данные этой MS (идентификатор IMSI, коды RAND, SRES и др.). В случае неудачи эти данные извлекаются из регистра HLR c помощью другой команды протокола MAP (sendAuthenticationInfo).

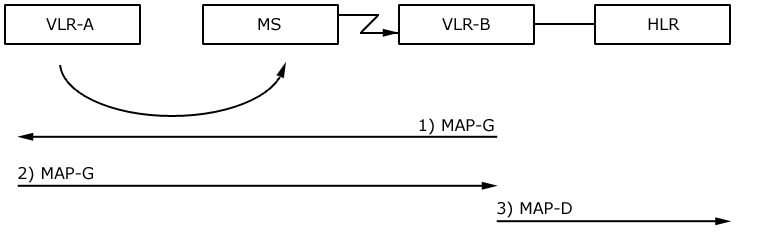

Рис. 22.5. Диаграмма последовательности сообщений протокола MAP при перемещении MS из зоны действия одного VLR в зону действия другого VLR

Получив в сообщении 2 , все аутентификационные данные в случае вызываемой или вызывающей станции MS производится процедура аутентификации и шифрования. После успешного завершения этой процедуры производится по команде протокола MAP (“updateLocation”) по интерфейсу G смена параметров местоположения LAI и временного идентификатора местоположения TMSI. Параметр TMSI используется вместо IMSI из соображений приватности местоположения абонента. Передача IMSI, также как и индивидуального ключа Ki по радиоучастку не разрешается. (Допускается передача IMSI только один раз при первоначальной регистрации MS). Передача нового TMSI производится в зашифрованном виде. Новое LAI и TMSI передается из VLR-В в HLR (сообщение 3.).

11. 22.3. Принцип иерархии федеральной сети общего пользования gsm

Федеральная сеть GSM представляет иерархическую структуру, принцип построения которой приведен на рис. 22.6. Первый уровень включает мобильные центры коммутации MSC, шлюз мобильного центра коммутации.

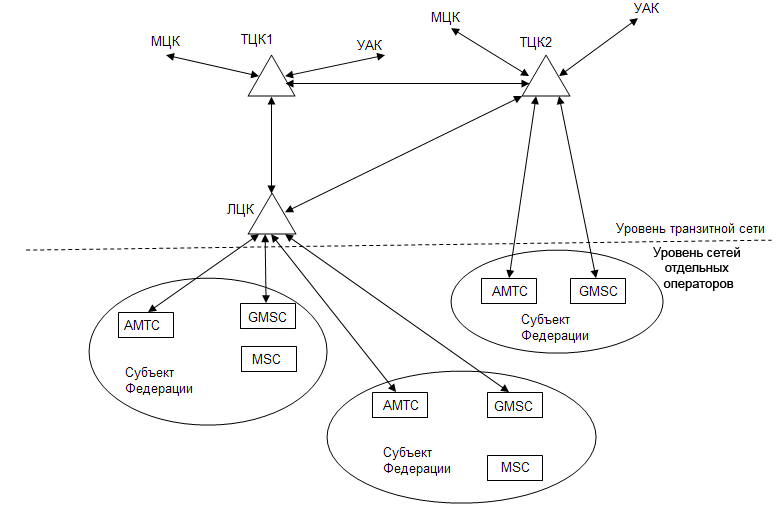

Р ис. 22.6. Принцип иерархии федеральной сети общего пользования GSM

Взаимодействие сети GSM со стационарной сетью ТфОП осуществляется через шлюз мобильного центра коммутации GMSC подключением к АМТС (основной вариант) и к АТС при значительном тяготении нагрузки абонентов на местном уровне. Второй уровень иерархии GSM- транзитная сеть, представляющая собой транзитные центры коммутации (ТЦК), выполняющие для мобильных абонентов те же функции, что и УАК для ТфОП. Все ТЦК соединены между собой по полносвязной схеме. При взаимодействии федеральной сети GSM с фиксированной сетью ТфОП на международном уровне возможны соединения мобильной станции MS с телефонным аппаратом (ТА) стационарной сети ТфОП: MS - MSC - GMSC - ТЦК - УАК - АМТС - АТС - ТА. Кроме ТЦК уровень транзитной сети может включать также локальные центры коммутации (ЛЦК). ЛЦК является промежуточным уровнем иерархии федеральной сети GSM. ЛЦК является узлом доступа к транзитной сети и соединяется не менее чем с двумя ТЦК. В этом случае взаимодействие мобильной станции и стационарного телефонного абонента при междугородней связи осуществляется по схеме: MS - MSC - GMSC - ЛЦК - ТЦК - УАК - АМТС - АТС-ТА.
