- •Бельфер Рувим Абрамович
- •Технический редактор е. Зорин
- •Глава 3. Физический уровень сети пакетной коммутации 46
- •Глава 4. Информационные процессы на канальном уровне сети х.25 59
- •Глава 5. Структурные схемы программного обеспечения процедуры управления потоками сети X.25 73
- •Глава 6. Информационные процессы на сетевом уровне сети X.25 121
- •Глава 7. Структурные схемы программного обеспечения функций сетевого уровня сети X.25 130
- •Глава 8. Сеть Frame Relay 152
- •Глава 9. Сеть atm. Физический уровень 166
- •Глава 10. Сеть atm. Канальный уровень 178
- •Глава 11. Первичные сети уплотненного волнового мультиплексирования 192
- •Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции 196
- •Глава 13. Ip-сети. Межсетевой уровень. Протоколы безопасности 204
- •Глава 15. Сети mpls 237
- •Глава 16. Виртуальные частные сети 253
- •Глава 18. Ip-телефония 297
- •Глава 19. Управление сетью сигнализации окс№7 321
- •Глава 20. Интеллектуальные сети 332
- •Глава 21. Сети стандарта gsm 346
- •Глава 22. Система окс№7 в gsm. Информационная безопасность окс№7 в ссоп 367
- •Глава 23. Сети сотовой связи стандартов gprs, edge и umts 384
- •Глава 24. Беспроводные локальные сети стандартов 802.11 416
- •Глава 25. Сети WiMax и lte 433
- •Глава 8. Сеть Frame Relay
- •Глава 9. Сеть atm. Физический уровень
- •Глава 10. Сеть atm. Канальный уровень
- •Глава 11. Первичные сети уплотненного волнового мультиплексирования
- •Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции
- •Глава 13. Ip-сети. Межсетевой уровень. Протоколы безопасности
- •Глава 18. Ip-телефония
- •Глава 19. Управление сетью сигнализации окс№7
- •Глава 20. Интеллектуальные сети
- •Глава 21. Сети стандарта gsm
- •Глава 22. Система окс№7 в gsm. Информационная безопасность окс№7 в ссоп России
- •22.2.1. Вызов мобильной станции из ТфОп/isdn и обеспечение защиты приватных данных местоположения абонента-роумера
- •Глава 23. Сети сотовой связи стандартов gprs, edge и umts
- •Глава 24. Беспроводные локальные сети стандартов 802.11
- •Глава 25. Сети WiMax и lte
- •Глава 26. Самоорганизующиеся сети son
- •Глава 1. Единая сеть электросвязи России и актуальность информационной безопасности сетей связи
- •1.1. Роль и место есэ
- •1.2. Классификация сетей связи
- •1.3. Иерархический принцип построения ТфОп и gsm России
- •1.4. Актуальность информационной безопасности сетей связи
- •Глава 2. Стек протоколов сети пакетной коммутации X.25. Шифрование информации в сети
- •2.1. Многоуровневый принцип построения сети
- •2.2. Службы с установлением и без установления соединений, надежные и ненадежные соединения
- •2.3. Пакетная коммутация
- •2.4. Стек протокола сети пакетной коммутации стандарта X.25
- •2.5. Шифрование сообщений в сети пакетной коммутации
- •Глава 3. Физический уровень сети пакетной коммутации
- •3.1. Архитектура физического уровня
- •3.2. Физическая среда передачи информации
- •3.3. Аналоговая и цифровая связь
- •3.4. Модем и цифровая абонентская линия adsl
- •3.5. Аналого-цифровое преобразование
- •3.6. Цифровое кодирование и синхронизация
- •3.7. Частотное и временное мультиплексирование
- •3.7.1. Частотное мультиплексирование
- •3.7.2. Методы построения аппаратуры частотного мультиплексирования
- •3.7.3. Временное мультиплексирование
- •Глава 4. Информационные процессы на канальном уровне сети х.25
- •4.1. Временная диаграмма последовательности обмена кадрами
- •4.2. Формат кадра
- •4.3. Восстановление информационных кадров
- •4.4. Обнаружение ошибок с помощью избыточного циклического кода
- •4.4.1. Пример с использованием арифметики по модулю 2
- •4.4.2. Пример с использованием полинома
- •4.4.3. Пример аппаратной реализации
- •Глава 5. Структурные схемы программного обеспечения процедуры управления потоками сети X.25
- •5.1. Структурная схема организации по процедуры управления потоками сети х.25
- •5.2. Структурные схемы фоновых программ
- •5.2.1. Основные положения составления по. Структурная схема р1пд «Запрос и прием очередного пакета с 3 уровня»
- •5.2.2. Структурная схема программы р2пд - «Подготовка к передаче очередного «I» кадра в канал»
- •5.2.3. Структурные схемы программы р1пм - «Обработка принятых кадров «I»» и программы р2пм – «Обработка принятого кадра rr»
- •5.2.4. Структурная схема программы p2пм - «Обработка принятого кадра rr»
- •5.2.5. Структурные схемы программ p4пд - «Передача кадра rr» и р5пд – «Передача кадра rej»
- •5.2.6. Структурная схема программы р3пм - «Обработка принятого кадра отрицательной квитанции rej»
- •5.2.7. Структурная схема программы р3пд - «Подготовка к передаче «I» кадра по rej»
- •5.2.8. Структурная схема программы р6пд - «Анализ перехода в режим повторения передачи кадра по таймеру»
- •5.2.9. Структурная схема программы р7пд - «Подготовка к передаче «I» кадра по таймеру»
- •5.2.10. Структурная схема программы р4пм - «Установление и снятие запрета на передачу «I» кадров»
- •Программа p1
- •1.2. Программа p2
- •1.3. Программа p3
- •1.4. Программа p4
- •1.5. Программа p5
- •2.1. Программа p6
- •2.2. Программа p7
- •2.3. Программа p8
- •2.4. Программа p9
- •2.5. Программа p10
- •2.6. Программа p11
- •2.7. Некоторые характеристики контрольного примера
- •3.1. Программа p1
- •3.2. Программа p2
- •3.3. Программа p3
- •3.4. Программа p4
- •3.5. Программа p5
- •3.6. Исходные данные для лабораторной работы
- •4.1. Программа p6
- •4.2. Программа p7
- •4.3. Программа p8
- •4.4. Программа p9
- •4.5. Исходные данные для лабораторной работы
- •5.1. Программа p10
- •5.2. Программа p11
- •5.3. Программа p12
- •6.1. Программа p6
- •6.2. Программа p7
- •6.3. Программа p8
- •6.4. Программа p9
- •6.5. Программа p10
- •6.6. Исходные данные для лабораторной работы
- •Глава 6. Информационные процессы на сетевом уровне сети X.25
- •6.1. Принцип установления виртуальных каналов в сети х.25
- •6.2. Диаграмма установления коммутируемого виртуального канала
- •6.3. Особенности протокола сетевого уровня х.25
- •6.4. Услуга информационной безопасности «Замкнутая группа абонентов»
- •Глава 7. Структурные схемы программного обеспечения функций сетевого уровня сети X.25
- •7.1. Структурная схема организации по функций сетевого уровня сети х.25
- •7.1.1. Структурная схема программы Ррасп «Распределение принятых пакетов из канальных процессоров в очереди по типам»
- •7.2. Структурные схемы программ формирования таблицы маршрутизации по логическим канальным номерам lcn
- •7.2.1. Структурная схема программы “Обработка пакетов "Запрос Вызова"”
- •7.2.2. Структурная схема программы “Обработка пакетов "Вызов Принят"”
- •7.3. Структурная схема программы "Коммутация пакетов "данные""
- •7.1. Программа p1
- •7.2. Программа p2
- •7.3. Программа p3
- •7.4. Программа p4
- •7.5. Программа p5
- •7.6. Программа p6
- •7.7. Программа p7
- •Исходные данные для лабораторной работы
- •Алгоритм программы "Коммутация пакетов "данные"
- •Программа lab8 выполняет функции структурной схемы программы Коммутация пакетов "данные" (см. Глава 7).
- •8.1. Программа p1
- •8.2. Программа p2
- •8.3. Программа p3
- •Глава 8. Сеть Frame Relay
- •8.1. Стек протоколов сети Frame Relay
- •8.2. Поддержка качества обслуживания
- •8.3. Типы виртуальных каналов в сети fr
- •8.4. Установление коммутируемого виртуального канала
- •8.5. Виртуальная частная сеть на основе сети Frame Relay
- •8.6. Стандарт itu-t g.1000 (sla)
- •8.7. Соглашение об уровне обслуживания сети Frame Relay
- •8.8. Особенности сети Frame Relay по сравнению с сетью х.25
- •Глава 9. Сеть atm. Физический уровень
- •9.1. Основные положения и стек уровней сети атм
- •9.2. Физический уровень atm
- •9.2.1. Подуровень физического уровня атм «Конвергенция передачи»
- •9.2.2. Подуровень физической передающей среды atm на базе рdн
- •9.2.2.1. Недостатки pdh
- •9.2.3. Подуровень физической передающей среды atm на базе sdh
- •9.2.3.1. Иерархия скоростей
- •9.2.3.2. Типы оборудования sdh
- •9.2.3.3. Стек протоколов sdh
- •9.2.3.4. Структура кадра stm
- •9.2.3.5. Топологии связей в sdh
- •Глава 10. Сеть atm. Канальный уровень
- •10.1. Уровень atм
- •10.1.1. Поле идентификаторов виртуального пути и виртуального канала
- •10.2. Параметры трафика и показатели качества обслуживания
- •10.3. Уровень адаптации атм
- •10.4. Сигнализация и маршрутизация в сети atm
- •10.4.1. Стек протоколов при установлении коммутируемого виртуального канала
- •10.4.2. Протокол pnni по выполнению функции маршрутизации
- •10.4.3. Протокол по выполнению функции сигнализации pnni
- •10.5. Управление atm-трафиком в процессе передачи
- •10.5.1. Контроль трафика
- •10.5.2. Контроль перегрузки
- •10.6. Виртуальная частная сеть на основе сети atm
- •10.7. Особенности сети атм по сравнению с сетью Frame Relay
- •Глава 11. Первичные сети уплотненного волнового мультиплексирования
- •11.1. Основные функции dwdm
- •11.2. Принцип работы dwdm
- •11.3. Типовые топологии
- •Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции
- •12.1. Стек протоколов тср/ip
- •12.1.2. Транспортный уровень стека tcp/ip
- •12.1.3. Межсетевой уровень стека tcp/ip
- •12.2. Пример переноса данных в ip-сети
- •12.3. Протоколы tcp/ip
- •12.3.1. Протокол прикладного уровня snmp
- •12.3.2. Протокол транспортного уровня tcp
- •Глава 13. Ip-сети. Межсетевой уровень. Протоколы безопасности
- •13.1. Протоколы межсетевого уровня
- •13.1.1. Формат ip-пакета
- •13.1.2. Принцип маршрутизации
- •13.1.3. Внутренние и внешний протоколы маршрутизации
- •13.1.3.1. Протокол rip
- •13.1.3.2. Протокол ospf
- •13.1.3.3. Протокол bgp
- •13.2. Протоколы информационной безопасности
- •13.2.1. Протокол прикладного уровня pgp
- •13.2.2. Протокол сетевого уровня ipSeс
- •13.2.2.1. Заголовки ipSec
- •13.2.2.2. Транспортный и туннельный режимы
- •13.2.2.3. Защищенные связи
- •13.2.2.4. Виртуальная частная сеть vpn-ipSec
- •13.2.3. Протокол транспортного уровня tls
- •13.2.3.1. Передача данных при использовании tls
- •13.2.3.2. Установление защищенной связи
- •13.2.4. Протоколы иб при маршрутизации
- •Глава 14. Интегральное и дифференцированное качество обслуживания. Стандарты QoS в ip-сетях
- •14.1. Качество обслуживания
- •14.2. Интегральное обслуживание IntServ
- •14.3. Дифференцированное обслуживание DiffServ
- •14.3.1. Модель DiffServ
- •14.3.2. Структурная схема программного обеспечения обработки очередей в модели DiffServ
- •14.4. Стандарты по качеству обслуживания в ip-сетях
- •14.4.1. Рекомендация itu-t y.1540
- •14.4.2 Рекомендация itu-t y.1541
- •Глава 15. Сети mpls
- •15.1. Принцип работы сети mpls
- •15.1.1. Маршрутизатор коммутации меток (lsr)
- •15.1.2. Граничный маршрутизатор коммутации меток (ler)
- •15.2. Стек меток
- •15.3. Маршрутизация пакетов в узле коммутации lsr
- •15.4 Распределение меток
- •15.4.1 Протокол распределения меток ldp
- •15.5 Инжиниринг трафика
- •15.5.1. Пример выбора путей
- •15.6. Быстрая ремаршрутизация
- •15.7. Преимущества mpls по сравнению с ip-сетью
- •Глава 16. Виртуальные частные сети
- •16.1. Туннелирование mpls
- •16.2. Виртуальная частная сеть mpls третьего уровня (mpls l3vpn)
- •16.2.1. Общая модель mpls l3vpn
- •16.2.2. Таблицы маршрутизации в vpn
- •16.2.3. Формирование таблицы маршрутизации сообщениями mp-bgp
- •16.2.4. Пересылка пакетов в vpn
- •16.2.5. Формирование топологии vpn
- •16.2.6. Сравнение vpn-технологий
- •Обеспечение качества обслуживания
- •Масштабируемость
- •Информационная безопасность
- •Гибкость создания сети
- •Гибкая адресация
- •Объединение различных типов данных
- •Инжиниринг трафика
- •Сложность проектирования
- •Глава 17. Цифровая сеть с интеграцией служб. Общеканальная сигнализация окс№7
- •17.1. Цифровая сеть с интеграцией служб isdn
- •17.1.1. Структура сети isdn
- •17.1.2. Абонентский доступ сети isdn
- •17.1.2.1. Функции физического и канального уровней
- •17.1.2.2. Функции сетевого уровня
- •17.2. Общеканальная сигнализация окс№7
- •17.2.1. Принцип работы окс№7 в сети ТфОп/isdn
- •17.2.2. Стек протоколов окс№7 в сети ТфОп/isdn
- •17.2.3. Диаграмма установления соединения в системе окс№7 isdn
- •17.2.4. Протокол подсистемы передачи сообщений mtp
- •17.2.4.1. Уровни подсистемы передачи сообщений mtp
- •17.2.4.2. Функции звена данных сигнализации (уровень 1, мтр1)
- •17.2.4.3. Функции звена сигнализации (уровень 2, мтр2)
- •17.2.4.4. Функции сети сигнализации (уровень 3, мтр3)
- •17.2.4.5. Функции обработки сигнальных сообщений
- •17.2.4.5.1. Маршрутизация сигнальных сообщений
- •17.2.4.6. Требования к показателям качества обслуживания мтр
- •17.3. Подсистема пользователя isup
- •17.4. Аутентификация пользователя в сети isdn
- •17.4.1. Аутентификация пользователя с помощью pin-кода
- •17.4.2. Аутентификация пользователя с помощью tan
- •17.5. Аутентификация объектов аудиовизуальной службы сети isdn и создание общих секретных ключей взаимодействующих объектов
- •Сравнивая приведенный алгоритм с протоколами ipSec и tls (глава 13), можно заметить тот же самый принцип, что и при установлении защищенной связи. Глава 18. Ip-телефония
- •18.1. Протокол sip
- •18.1.1.Упрощенный пример сети на базе протокола sip
- •18.1.2. Cетевые компоненты протокола sip
- •18.1.3. Сообщения sip
- •18.1.3.1. Поля заголовка сообщения при регистрации sip
- •18.1.3.2. Транзакции и диалоги sip
- •18.1.3.3. Маршрутизация сообщений sip
- •18.1.4. Протокол sip-t
- •18.2. Информационная безопасность sip
- •18.2.1. Угрозы иб
- •18.2.1.2. Подмена сервера
- •18.2.1.4. Прерывание сеанса связи
- •18.2.1.5. Отказ в обслуживании
- •18.2.2. Требования к способам обеспечения иб в сети sip
- •18.2.3. Механизмы обеспечения иб
- •18.2.3.1. Механизм иб sip-сети на базе протокола ipSec
- •18.2.3.2. Механизм иб sip-сети на базе протокола tls
- •18.2.3.3. Механизм иб sip-сети на базе протокола s/mime
- •18.2.3.4. Механизм аутентификации пользователя в sip-сети на базе протокола http Digest
- •18.2.3.5. Аутентификация идентификатора пользователя
- •18.3. Транспортировка данных в сети sip
- •18.3.1. Протоколы транспортировки данных
- •18.3.2. Обеспечение иб при транспортировке данных
- •Глава 19. Управление сетью сигнализации окс№7
- •19.1. Управление сетью сигнализации
- •19.1.1. Управление сигнальным трафиком
- •19.1.1.1. Процедуры перевода трафика на резервное зс и возврата на исходное зс
- •19.1.1.2. Процедура вынужденной ремаршрутизации и управляемой ремаршрутизации
- •19.1.1.3. Процедура перезапуска мтр
- •19.1.1.4. Процедура управляемого переноса
- •19.1.1.5. Недоступность подсистемы isup
- •19.1.2. Управление звеньями сигнализации
- •19.1.3. Управление сигнальными маршрутами
- •19.2. Тестирование звена сигнализации
- •19.3. Пример отказа и восстановления сигнального звена сигнализации между исходящим и транзитным пунктами сигнализации
- •19.3.1. Алгоритм при отказе звена сигнализации
- •19.3.2. Восстановление звена сигнализации
- •19.4. Пример отказа и восстановления транзитного пункта сигнализации
- •19.4.1. Отказ транзитного пункта сигнализации
- •19.4.2. Восстановление транзитного пункта
- •Глава 20. Интеллектуальные сети
- •20.1. Принцип обслуживания вызовов в сети ТфОп/isdn на основе интеллектуальной сети
- •20.2. Подсистема sccp в стеке протоколов окс№7 интеллектуальной сети
- •20.2.1. Службы передачи сообщений
- •20.2.2. Управление маршрутизацией
- •20.2.3. Управление подсистемой sccp
- •20.2.4. Расширение адресации
- •20.3. Взаимодействие уровней окс №7 в сети in. Пример алгоритма представления услуги
- •20.4. Алгоритм аутентификации в протоколе услуги «универсальная персональная связь» интеллектуальной сети
- •20.5. Количественная оценка угроз безопасности интеллектуальной сети
- •Глава 21. Сети стандарта gsm
- •21.1. Классификация беспроводных сетей связи
- •21.2. Система gsm
- •21.2.1. Функциональная архитектура gsm
- •21.2.1.1. Подсистема радиосвязи
- •21.2.1.2. Подсистема сетей и коммутации
- •21.2.1.3. Операционная подсистема
- •21.2.2. Логические каналы и установление связи
- •21.3. Обработка речевых сигналов на радиоучастке
- •21.3.1. Кодер речи
- •21.3.2. Кодер канала
- •21.3.3. Модуляция
- •21.4. Информационная безопасность gsm
- •21.4.1. Конфиденциальность
- •21.4.2. Аутентификация пользователя
- •21.4.3. Защита приватных данных
- •Глава 22. Система окс№7 в gsm. Информационная безопасность окс№7 в ссоп
- •22.1. Архитектура протоколов передачи сигналов в gsm
- •22.2. Пример обработки вызова мобильной станции из ТфОп/isdn и управление мобильностью
- •22.2.1. Вызов мобильной станции из ТфОп/isdn и обеспечение защиты приватных данных местоположения абонента-роумера
- •22.2.2. Управление мобильностью
- •22.3. Принцип иерархии федеральной сети общего пользования gsm
- •22.4. Принцип построения системы окс№7 России
- •22.5. Информационная безопасность окс№7
- •22.5.1. Архитектура сетевой безопасности окс№7
- •22.5.1.1. Уровни безопасности окс№7
- •22.5.1.2. Плоскости безопасности окс№7
- •22.5.2. Атаки «отказ в обслуживании» DoS в окс№7
- •22.5.2.1. Примеры последствий воздействия атак DoS нарушения маршрутизации окс№7
- •Результаты анализа архитектуры сетевой безопасности окс№7 при воздействии атаки DoS процедуры маршрутизации
- •Глава 23. Сети сотовой связи стандартов gprs, edge и umts
- •23.1.1.1. Информационная безопасность gprs
- •23.1.2. Сети сотовой связи стандарта edge и показатели скорости передачи
- •23.1.2.1. Метод перескока частоты
- •23.2. Сети сотовой связи стандарта umts
- •23.2.1. Принцип работы cистемы cdma
- •23.2.2. Сравнение систем tdma/fdma и cdma
- •23.2.3. Сети сотовой связи стандарта umts
- •23.3. Информационная безопасность umts
- •23.3.1. Ограничения в обеспечении иб gsm
- •23.3.2. Классификация угроз иб в umts
- •23.3.3. Обеспечение защиты приватности местоположения мобильной станции
- •23.3.4. Взаимная аутентификация пользователи и сети
- •23.3.5. Установление алгоритмов обеспечения целостности сообщений и шифрования сообщений
- •23.3.6. Шифрование сообщений
- •Глава 24. Беспроводные локальные сети стандартов 802.11
- •24.1. Архитектура сети стандарта 802.11
- •24.2. Подуровень mac стандартов сетей Wi-Fi
- •24.3. Физический уровень стандартов сетей Wi-Fi
- •24.3.1. Базовый стандарт 802.11
- •24.3.2. Стандарт 802.11b
- •24.3.3. Стандарт 802.11a
- •24.3.4. Стандарт 802.11g
- •24.3.5. Стандарт 802.11n
- •24.4. Mesh-сети стандарта 802.11s
- •24.5. Стандарты информационной безопасности сети Wi-Fi
- •23.5.1. Протокол безопасности wep
- •24.5.2. Протокол безопасности wpa
- •24.5.2.1. Аутентификация
- •24.5.2.2. Конфиденциальность и целостность данных
- •24.5.3. Протокол безопасности 802.11i
- •Глава 25. Сети WiMax и lte
- •25.1. Общие положения
- •25.2. Физический уровень WiМах
- •25.2.1. Режим ofdm
- •25.2.2. Режим ofdmа и sofdmа
- •25.2.3. Канальное кодирование
- •25.3.1. Классы качества обслуживания
- •25.3.2. Подуровень безопасности
- •Глава 26. Самоорганизующиеся сети son
- •26.1. Функции самоорганизующихся сетей и область их использования
- •26.1.1. Сенсорные сети (wsn)
- •26.1.2. Ячеистые сети (wmn)
- •26.1.3. Автомобильные беспроводные сети (vanet)
- •26.2. Угрозы безопасности самоорганизующихся сетей
- •26.2.1. Перехват
- •26.2.2. Анализ трафика
- •26.2.3. Физические атаки
- •26.2.4. Фальсификация, повтор и изменение сообщений
- •26.2.5. Атаки DoS (“ отказ в обслуживании”)
- •26.2.5.1. DoS на физическом уровне
- •26.2.5.2. DoS на канальном уровне
- •26.2.5.3. DoS маршрутизации
- •26.3. Протоколы маршрутизации
- •26.3.1. Протоколы маршрутизации сети manet
- •26.3.1.1. Требования к протоколам маршрутизации в manet
- •26.3.1.2. Протоколы маршрутизации aodv и saodv
- •26.3.2. Протоколы маршрутизации беспроводной сенсорной сети
- •26.3.3. Протоколы защиты маршрутизации mesh-сети
- •26.3.4. Безопасность автомобильной беспроводной сети (vanet)
- •А.1. Задачи безопасности сетей связи
- •А.2. Архитектура безопасности сетей связи
- •А.2.1. Способы обеспечения информационной безопасности
- •Управление доступом
- •Аутентификация
- •Неотказуемость
- •А.2.3. Плоскости безопасности
- •А.2.4. Угрозы безопасности и способы обеспечения безопасности
- •А.2.5. Способы обеспечения иб в модулях безопасности
- •А.3. Метод количественной оценки угрозы безопасности сети связи
- •Приложение б. Шифрование с общим ключом
- •Б.1. Классификация методов шифрования
- •Б.2. Блочные шифры
- •Б.2.1. Методы перестановки и подстановки. Схема блочного шифрования
- •Б.2.2. Режимы блочного шифрования
- •Б.2.2.1. Режим электронного шифроблокнота (ecb)
- •Б.2.2.2. Режим группового шифра (ofb)
- •Б.3. Поточные шифры
- •В.2. Алгоритм rsa
- •В.3. Электронная цифровая подпись (эцп)
- •В.3.1. Требования к эцп
- •В.3.2. Эцп на основе шифрования профиля сообщения
- •В.3.2.1. Функция хеширования стандарта sha-1
- •В.3.2.2. Применение sha-1 и rsa для создания эцп
- •В.3.3. Управление открытыми ключами
- •В.3.3.1. Угроза «человек посередине»
- •В.3.3.2. Сертификаты
- •В.3.3.3. Стандарт сертификатов х.509
- •Одношаговая аутентификация
- •Двухшаговая аутентификация
- •Трёхшаговая аутентификация
- •Г.1. Аутентификация по протоколу оклик-отзыв
- •Г.2. Аутентификация с помощью кода аутентичности сообщения
- •Д.1. Дискретный логарифм
- •Д.2. Формирование общего ключа симметричного шифрования
- •Д.3. Уязвимость алгоритма Диффи-Хеллмана к атаке «человек посередине»
- •Контрольные вопросы
- •Принятые сокращения
- •Литература
19.1.1.2. Процедура вынужденной ремаршрутизации и управляемой ремаршрутизации
Целью процедуры вынужденного изменения маршрутизации (ремаршрутизации) является восстановление способности переноса сигнальных сообщений между двумя смежными пунктами в направлении к определенному пункту назначения. Процедура управляемой маршрутизации применяется, когда сигнальный маршрут в направлении определенного пункта назначения вновь оказывается доступным (например, после устранения отказов в удаленных элементах сети сигнализации), и становится возможной процедура обратного перевода трафика с резервного на нормальный сигнальный маршрут. Пример указанных процедур приведен на рис. 19.2.

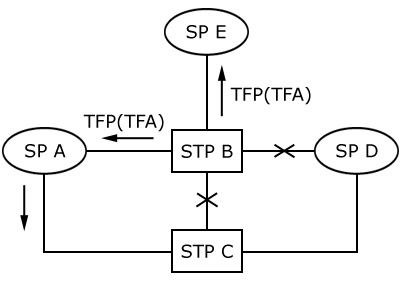

Рис. 19.2. Процедура вынужденной ремаршрутизации и управляемой ремаршрутизации
Процедура вынужденной ремаршрутизации инициируется в пункте SP A при приеме сообщения TFP (Transfer Prohibited) о запрещении переноса со стороны смежного транзитного пункта сигнализации STP B. Это сообщение указывает на невозможность доставки MSU к пункту назначения SP D из-за отказа звеньев сигнализации SP D-STP B и SP D-STP C.
В пункте сигнализации, получившем сообщение TFP, выполняется следующая последовательность действий:
останавливается перенос сигнального трафика по недоступному сигнальному маршруту (SP A-STP B-SP D), после чего в буфере ЗС сохраняется часть не переданного трафика;
определяется резервный сигнальный маршрут (SP A-STP C-SP D);
перенос сигнального трафика восстанавливается, начиная с содержимого буфера ЗС, по пучку ЗС, относящемуся к резервному сигнальному маршруту. Формат сообщения TFP включает поле адреса пункта назначения, к которому относится это сообщение (в данном случае адрес SP D).
Процедура управляемой ремаршрутизации (восстановление маршрута) инициируется в пункте сигнализации при приеме сообщения TFA (Transfer Allowed), которое указывает на восстановление возможности доставки сообщения к пункту назначения (SP D). Эта ситуация возникает при восстановлении ЗС между STP B и SP D. Формат сообщений TFA (указанных на рис. 19.2 в скобках) отличается от TFP только значением в поле типа сообщения.
19.1.1.3. Процедура перезапуска мтр
Пункт сигнализации недоступен, когда все подсоединенные к нему ЗС недоступны. За время такой изоляции состояния смежных и удаленных пунктов сигнализации, а также пучков ЗС могли измениться. Восстановление такого пункта сигнализации требует процедуры выдержки времени, в течение которой необходимо уточнить состояние ЗС и пунктов сигнализации в таблице маршрутизации. Такая процедура перезапуска МТР предусматривает ее завершение, если активизировано достаточное количество ЗС, при котором не возникает повторного отказа этого пункта сигнализации. В случае кратковременной изоляции пункта сигнализации (менее 500-1200 мсек) процедура перезапуска не производится.
Во время перезапуска производится обмен сообщениями управления сетью между пунктом перезапуска и смежными пунктами. Определено максимальное время, в течение которого перезапуск должен быть успешно завершен. Приведем структуру сети и состояния ЗС перед первым этапом перезапуска STP D (рис. 19.3, а).
Рис. 19.3. Процедура перезапуска МТР
На первом этапе смежные с STP D пункты сигнализации используют сообщения TFP о состоянии их пунктов взаимодействия (рис. 19.3, б). Пункт SP F сообщает в TFP недоступность SP B. Остальные смежные пункты сообщений TFP не направляют. Формат TFP описан выше. Первый этап завершается приемом пункта перезапуска сообщения TRA (Traffic Restart Allowed) о разрешении перезапуска трафика. Эти сообщения поступают по всем активизированным ЗС. Формат TRA включает только поле типа сообщения. Сообщение TRA указывает, что вся информация о недоступных направлениях передана. Как видно из рис. 19.3, б), если направление доступно, то сообщение TRA передается без предварительной передачи TFP. По таким сообщениям TRA система управления перезапуском пункта сигнализации оценивает степень завершенности процесса уточнения состояния данных таблицы маршрутизации. После завершения первого этапа или по истечении выдержки времени Т20=59-61сек, отведенной для процедуры, пункт перезапуска STP D передает всем смежным пунктам, доступным по прямым ЗС, сообщения TRA. Это указывает на завершение второго этапа (рис. 19.3, в). Во время второй фазы пункт перезапуска информирует смежные пункты о ЗС, которые в состоянии недоступности (TFP сообщает о недоступности пункта SPE).
Третий этап (рис. 19.3, г) завершает перезапуск STP D передачей сообщения TRA всем смежным пунктам по доступным ЗС. Запускается таймер (67-69 сек) для каждого переданного сообщения TRA и возобновляется нормальная работа подсистемы MTP.
