1. 19.1.1. Управление сигнальным трафиком

Процедуры управления сигнальным трафиком применяются (в случаях неисправности устройств сети или перегрузок) при необходимости перевода трафика из нормального звена (звеньев) и маршрута (маршрутов) на одно или несколько резервных звеньев или маршрутов, для перезапуска пункта сигнализации или для временного ограничения интенсивности сигнального трафика в случае перегрузки в пункте сигнализации. Рассмотрим некоторые из этих процедур.

1. 19.1.1.1. Процедуры перевода трафика на резервное зс и возврата на исходное зс

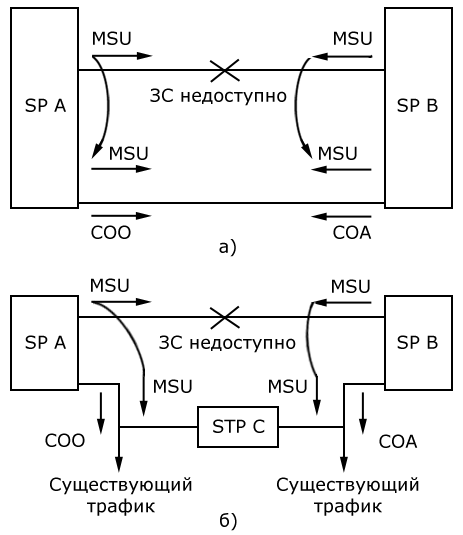

На рис. 19.1 показан перевод трафика на резервное ЗС. Возможно два случая перевода – в одном пучке ЗС (рис. 19.1, а) и в разных ЗС, находящихся в разных маршрутах (рис. 19.1, б)

Рис. 19.1. Перевод трафика на резервное ЗС

Инициирующий перевод трафика на резервное ЗС SP передает в сторону противоположного SP команду сигнализации COO (Changeover order) о переводе трафика на резервное звено. В ответ он должен получить команду подтверждения перевода трафика COA (Changeover Acknowledgement). Эти команды (сообщения) относятся к режиму управления сетью и содержат в поле SI заголовка (рис. 17.8, глава 17) соответствующее значение (0000). Всё поле SIF, кроме этикетки сообщений управления сетью используется для размещения команд управления сетью сигнализации. Каждая команда управления, кроме идентификатора типа, включает в своих форматах другие параметры.

Формат команд COO и COA включает номер последней успешно принятой MSU противоположной стороны ЗС. Это позволяет предотвратить потери, дублирования или нарушения очередности передачи сообщений. Процедура перевода трафика на резервное звено использует этот параметр для считывания сообщения из буферной памяти недоступного ЗС в буферную память резервного ЗС. Эти считанные сообщения являются неподтвержденными удаленной стороной и подлежат передаче по резервному ЗС. Значение в поле кода звена сигнализации (SLС) идентифицирует недоступное ЗС.

В некоторых случаях (например, из-за отказа сигнального терминала) может возникнуть ситуация, в которой на соответствующей стороне недоступного звена невозможно будет определить номер последней MSU, успешно принятой по недоступному каналу. В этом случае используется процедура аварийного перевода трафика на резервное ЗС. При этом используются команды ЕСО (Emergency Changeover Order) и ECA (Emergency Changeover Acknowledgement).

В формате этих сообщений в отличие от сообщений СОА и СОО отсутствует поле номера последней успешно принятой MSU.

Процедура возврата трафика на исходное звено применяется для перевода сигнального трафика с резервного ЗС на ставшее вновь доступным исходное ЗС. Ранее недоступное ЗС становится вновь доступным, т.е. после восстановления, разблокирования или отмены запрета доступа. По резервному ЗС на удаленный пункт сигнализации передается команда CBD (Changeback Declaration) о возврате на исходное ЗС, указывающее на то, что никаких сообщений потока трафика, подлежащего возврату по этому звену, больше передавать не будет. Пункт сигнализации возобновляет перенос трафика по ставшему вновь доступным ЗС после получения команды CBA (Changeback Acknowlegement) подтверждения возврата на исходное ЗС от удаленного пункта сигнализации. Сообщение подтверждения указывает, что сигнальные сообщения соответствующего потока, направляемые на удаленный пункт сигнализации по резервному ЗС, были приняты. Приняв команду СВА, пункт сигнализации возобновляет перенос трафика по вновь ставшему доступным ЗС. Время ожидания ответного сообщения СВА ограничено таймером Т4 = 0,5 – 1,2 сек; если за время Т4 сообщение СВА не поступает, то сообщение СВD повторяется. При повторной попытке запускается таймер Т5 = 0,5 – 1,2 сек. Если ответное сообщение СВА опять не поступает, то трафик возобновляется, но при этом извещается система техобслуживания. Команды СВD и СВА представляют собой также сообщения эксплуатационного управления сетью сигнализации.
