15.5.1. Пример выбора путей

В примере, показанном на рисунке 15.10, ограничением является максимально допустимое значение коэффициента использования ресурсов, равное 0,65. В варианте 1 решение было найдено при очередности рассмотрения потоков 1, 2, 3. Для первого потока был выбран путь А-В-С, так как в этом случае он, с одной стороны, удовлетворяет ограничению (все ресурсы вдоль пути – каналы А-В, В-С и соответствующие интерфейсы маршрутизаторов оказываются загруженными на 50/155=0,32). Пропускная способность каналов А-В и B-C равна В=155, а каналов А-D, D-Е, Е-C равна В=100. Для второго потока также был выбран путь А-В-С, так как и в этом случае ограничение удовлетворяется - результирующий коэффициент использования оказывается равным 50+40/155=0,58. Третий поток направляется по пути А-D-Е-С и загружает ресурсы каналов А- D, D-Е и Е-С на 30/100=0,3. Решение 1 можно назвать удовлетворительным, так как коэффициент использования любого ресурса в сети не превышает 0,58.

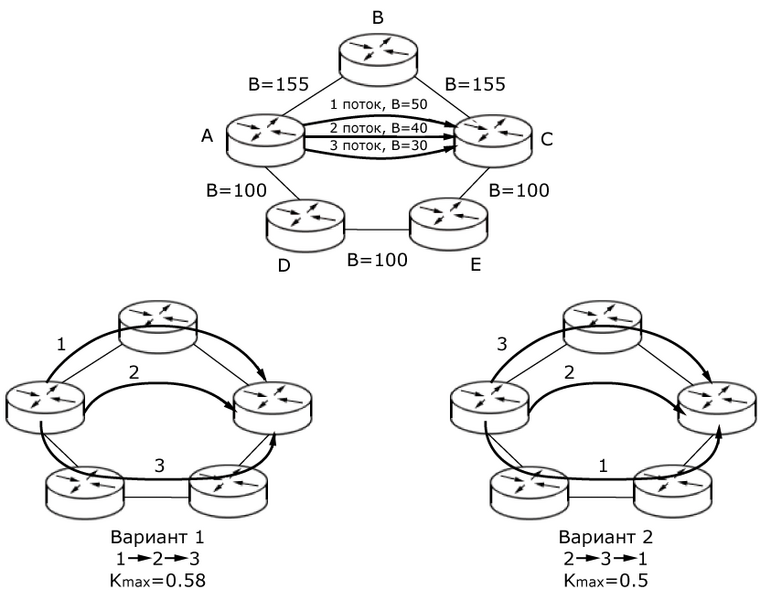

Рис. 15.10. Зависимость коэффициента использования ресурсов сети от стратегии выбора туннелей

Однако существует лучший способ, представленный в варианте 2. Здесь потоки 2 и 3 были направлены по верхнему пути А-В-С, а поток 1 по нижнему А-Д-Е-С. Ресурсы верхнего пути оказываются загруженными на 0,45, и нижнего - на 0,5, то есть на лицо более равномерная загрузка ресурсов, а максимальный коэффициент использования всех ресурсов сети не превышает 0,5. Этот вариант может быть получен при одновременном рассмотрении всех трех потоков с учетом ограничения min (max Ki) или же при рассмотрении потоков по очереди в последовательности 2, 3 ,1.

Несмотря на не оптимальность решения, в производимом сегодня оборудовании применяется вариант технологии MPLS TE с последовательным рассмотрением потоков. Он проще в реализации и ближе к стандартным для протоколов OSPF процедурам нахождения кратчайшего пути по одной сети назначения. В отсутствие ограничений найденное решение для выбора кратчайших путей не зависит от последовательности учета сетей, для которых производится поиск. Кроме того, при изменении ситуации – появлении новых потоков или изменении интенсивности существующих – найти путь удается только для одного потока.

В технологии MPLS TE информация о найденном рациональном пути используется полностью, то есть запоминаются IP-адреса источника, всех транзитных маршрутизаторов и конечного узла. Поэтому достаточно, чтобы поиском путей занимались только пограничные устройства сети (LER), а промежуточные устройства (LSR) лишь поставляли им информацию о текущем состоянии резервирования пропускной способности каналов. После нахождения пути независимо от того, найден он был устройством LER или администратором, его необходимо зафиксировать. Для этого в MPLS TE используется расширение уже рассмотренного нами протокола резервирования ресурсов (RSVP), который часто в этом случае называют протоколом RSVP TE.

Для реализации этой функции RSVP-TE расширяется новым объектом- ERO (Explicit Route Object). Объект переносится в сообщении Path и содержит явно заданный маршрут, по которому должно идти сообщение. Пересылка такого сообщения маршрутизатором определяется не адресом получателя, содержащимся в заголовке IP-пакета, а содержанием объекта ERO. Эта функция позволяет автоматически (или в результате действий администратора) ремаршрутизировать LSP в обход перегружаемых областей. При установлении нового пути в сигнальном сообщении наряду с последовательностью адресов пути указывается также и резервируемая пропускная способность. Каждое устройство LSR, получив такое сообщение, вычитает запрашиваемую пропускную способность из пула свободной пропускной способности соответствующего интерфейса, а затем объявляет остаток в сообщениях протокол маршрутизации, например OSPF. Таким образом, протокол RSVP-TE выполняет свою традиционную функцию обеспечения требований QoS пользователей в соответствии с моделью интегрального обслуживания.

В заключение рассмотрим вопрос отношения технологий MPLS TE и QoS. Как видно из описания, основной целью MPLS TE является использование возможностей MPLS для достижения внутренней цели поставщика услуг, а именно сбалансированной загрузки всех ресурсов сети. Однако при этом так же создается основа для предоставления транспортных услуг с гарантированными параметрами QoS, так как трафик по TE-туннелям передается при соблюдении некоторого максимального уровня коэффициента использования ресурсов. Коэффициент использования ресурсов оказывает решающее влияние на процесс образования очереди, так что потоки, передаваемые по TE-туннелям, передаются с некоторым гарантированным уровнем QoS.

Для того чтобы обеспечить параметры QoS для разных видов трафика, поставщику услуг необходимо для каждого класса эквивалентности пересылки установить в сети отдельную систему туннелей. При этом для чувствительного к задержкам FEC требуется выполнить резервирование таким образом, чтобы максимальный коэффициент использования ресурсов туннеля находился в диапазоне 0,2-0,3, иначе задержки пакетов и их вариации выйдут за допустимые пределы.
