36.Особенности трассирования вскрывающих трасс при автотранспорте.
Трассирование автомобильных дорог имеет свои особенности: проведение трасс технически возможно при любых промежуточных и конечных контурах карьера; число автодорог, в том числе и временных, практически не зависит от их провозной способности; число и положение трасс подчинено главным образом в задаче сокращения расстояний перевозок.
При использовании автотранспорта широко применяют временные съезды. Основное отличие временных съездов от скользящих – следующее:
Временные съезды не перемещаются (не скользят) при попеременной отработке верхнего и нижнего под уступов в пределов съездов;
Строительство временных съездов как правило (в скальных и полу скальных породах) включает обуривание и взрывание породного блока в пределах съезда на высоту уступа и проходку съезда чаще всего с перемещением взорванной породы пол откос экскаватором или бульдозером;
Отработка старых съездов осуществляется путём выемки взорванной породы с погрузкой в автомобильный транспорт;
Трасса временных съездов простая или петлевая, коэффициент удлинения простой временной трассы зависит в основном от ширины рабочей площадки. Автомобильные съезды могу примыкать к горизонтам на руководящем уклоне, смягчённом уклоне (с пологой вставкой) и на площадке. Примыкание на руководящем уклоне характерно для съездов на верхних, уже отработанных горизонтах при сквозном движении автомобилей по этим съездам.

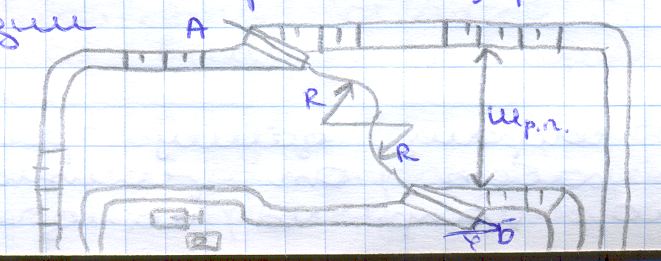

В пунктах примыкания к забойным автодорогам съездов, расположенных на рабочем борту карьера, устраивается горизонтальная вставка, минимальная длина которых приблизительно равна сумме радиуса поворота дороги и ширины рабочей площадки.

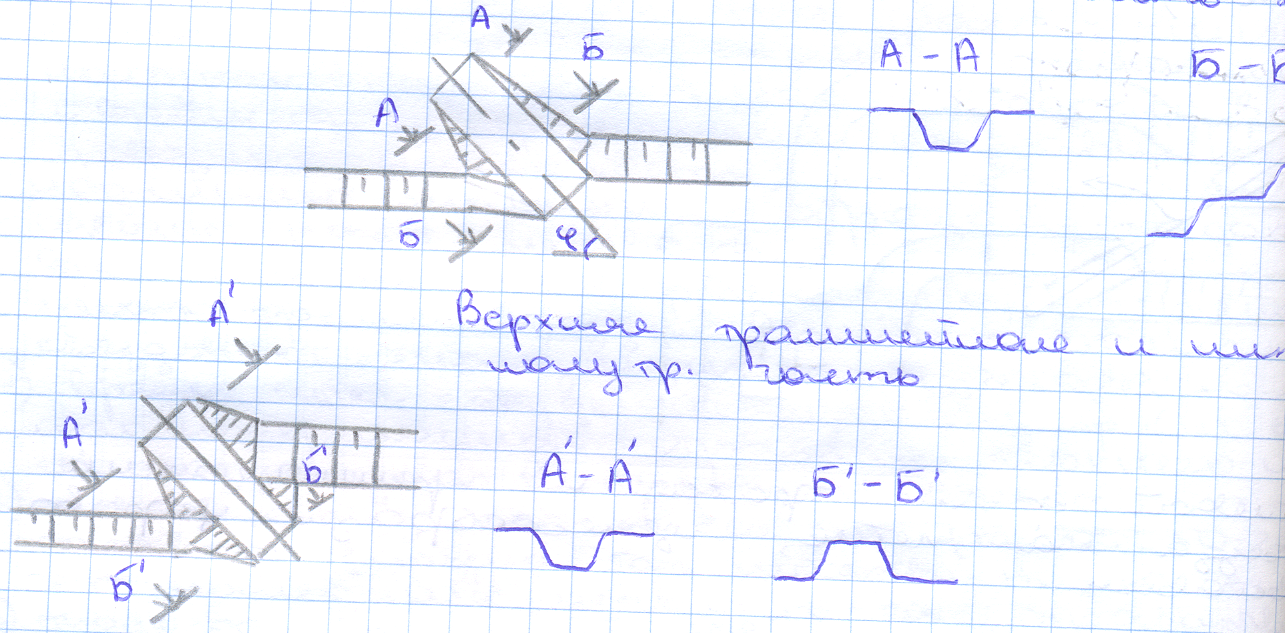

По
отношению к откосу уступа угол в плане
съезда фи может находится в пределах:
.
При минимальном угле
уменьшается разнос борта карьера. Этот
угол увеличивается для сокращения длины
трассы и может быть два случая:
.
Имеет значение направление примыкания рабочего горизонта к капитальной траншеи.
Для нашей страны выгодней правостороннее движение.
37.Схемы проведения траншей мехлопатами с верхней погрузкой. Определение ширины и глубины траншеи
Проходка
траншей с верхней погрузкой производится
мехлопатами с удлинённым рабочим органом
при всех видах карьерного транспорта
на полное сечение. Погрузочный тупик
располагается на кровле уступа, а
погрузка осуществляется фронтально
без расформировывания состава
(предполагается наличие свободного
пространства для расположения погрузочных
путей). Ширина траншеи зависит от
параметров оборудования и схемы
проведения траншеи. Минимальная ширина
траншеи:
.
Максимальная ширина траншеи по условиям
черпания:
.
Ширина погрузки на две стороны:
.
Ширина траншеи на схеме равна:
.
При автотранспорте верхняя погрузка
эффективна при разработке обводненных
не скальных и склонных к набуханию
мягких пород. Максимально возможная
глубина траншеи hт
устанавливается с учётом максимально
возможной высоты разгрузки экскаватора
и радиуса разгрузки (
).
