10. Тайм-аути протоколу 802.11. Як можуть на одному ефірному просторі співіснувати станції, які працюють у різних режимах?

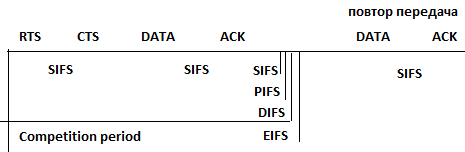

Перед началом передачи устройство слушает эфир и дожидается, когда канал освободится. Канал считается свободным при условии, что не обнаружено активности в течение определенного промежутка времени – межкадрового интервала (IFS) определенного типа (тайм-аута). Режим доступа РСF в сетях 802.11 сосуществует с режимом DСF. Оба режима координируются с помощью трех типов межкадровых интервалов. После освобождения среды каждая станция отсчитывает время простоя среды, сравнивая его с тремя значениями:

• короткий межкадровый интервал (SIFS); этот интервал выдерживается перед отправкой ACK или CTS, в этот интервал ничего не передается. Поскольку в одной зоне покрытия идет один сеанс обмена, то на интервале SIFS коллизии не возникает

• межкадровый интервал режима РСF (PIFS); по окончанию этого интервала БС начинает передавать свои данные. Она передает Beacon, в котором указывается длительность режима PCF. После этого она начинает передавать разрешения абонентам. Станции, работающие в режиме DCF, не смогут захватить эфир в этот период.

• межкадровый интервал режима DСF (DIFS). После этого сигнала начинается борьба станции за захват эфира.

• Расширенный интервал EIFS – в этот период начинается повторная передача потерянных кадров.

Захват среды с помощью распределенной процедуры DСF возможен только в том случае, когда среда свободна в течение времени, равного или большего, чем DIFS. В режиме DСF нужно использовать интервал DIFS, который имеет самый длительный период из трех возможных, что дает этому режиму самый низкий приоритет.

Межкадровый интервал SIFS имеет наименьшее значение, он служит для первоочередного захвата среды ответными СТS-кадрами или квитанциями, которые продолжают или завершают уже начавшуюся передачу кадра.

Значение межкадрового интервала PIFS больше, чем SIFS , но меньше, чем DIFS.

Промежутком времени между завершением PIFS и DIFS пользуется арбитр сре­ды (в роли арбитра среды выступает точка доступа). В этом промежутке он может передать специальный кадр, который говорит всем станциям, что начинается контролируемый период. Получив этот кадр, станции, которые хотели бы воспользоваться алгоритмом DСF для захвата сре­ды, уже не могут этого сделать, они должны дожидаться окончания контроли­руемого периода. Длительность этого периода объявляется в специальном кадре, но этот период может закончиться и раньше, если у станций нет чувствительного к задержкам трафика. В этом случае арбитр передает служебный кадр, после ко­торого по истечении интервала DIFS начинает работать режим DСF.

Н а управляемом интервале реализуется централизованный метод доступа РСF. Арбитр выполняет процедуру опроса, чтобы по очереди предоставить каждой та­кой станции право на использование среды, направляя ей специальный кадр. Станция, получив такой кадр, может ответить другим кадром, который подтвер­ждает прием специального кадра и одновременно передает данные (либо по ад­ресу арбитра для транзитной передачи, либо непосредственно станции).

Для того чтобы какая-то доля среды всегда доставалась асинхронному трафику, длительность контролируемого периода ограничена. После его окончания ар­битр передает соответствующий кадр и начинается неконтролируемый период.

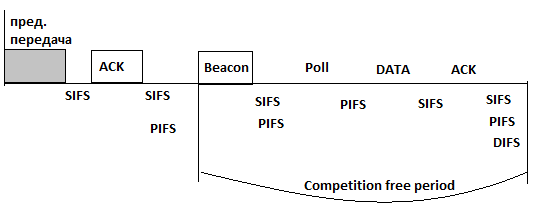

Сосуществование режимов РСF и DСF:
