28. Формат пакетов мас-уровня стандарта 802.15.3, назначение и описание каждого поля.
Пакеты МАС-уровня включают МАС-заголовок и поле полезных данных с проверочной последовательностью FCS (рис.1) . максимальный размер поля полезных данных – до 2048 байт, включая FCS (от 0 до 4 байт). МАС-заголовок содержит поля, предназначенные для идентификации пикосети, устройства-источника и устройства-получателя пакета, потока и др. Поле управления фрагментацией исп-ся, когда исходный пакет данных разбивается на части для передачи с помощью нескольких кадров. Поле управления кадром содержит полную информацию о передаваемом кадре: версию протокола, признаки защищённых и повторно передаваемых кадров, а также признак того, что у передатчика нет данных, которые он должен передавать в отведенном ему интервале СТА. В поле управления кадром указывается вид и необходимость подтверждения приёма (Acknowledge) – запрос подтверждения приёма, а также тип кадра. Запрос подтверждения приёма может отсутствовать, а также требовать немедленного подтверждения либо подтверждения с задержкой. По типу кадры м.б. командными, кадрами данных, управления (Beacon) и подтверждения (немедленного и с задержкой).
29. Стандарт 802.15.4. Призначення та область застосування. Структура мережі.
IEEE 802.15.4 - стандарт, который определяет физический слой и управление доступом к среде для беспроводных персональных сетей с низким уровнем скорости. Стандарт поддерживается рабочей группой IEEE 802,15
Это базовая основа для протоколов ZigBee, WirelessHART, and MiWi.
Цель стандарта IEEE 802,15 – предложить нижние слои основания сети для сетей типа беспроводных персональных сетей, ориентированных на низкую стоимость, низкую скорость повсеместной связи между устройствами (по контрасту, например, с Wi-Fi ) . Акцент делается на очень низкой стоимости связи с ближайшими устройствами, совсем без (или с небольшой) базовой структурой, с целью эксплуатации на низком уровне энергии.
Основной предел приёма - 10-метровая область связи со скоростью передачи 250 кбит/с. Первоначально были определены низкие скорости передачи в 20 и 40 kbit/s, скорость в 100 kbit/s была добавлена в перевыпуске.
В ряду важнейших функций находятся: обеспечение работы в режиме реального времени посредством сохранения временных слотов, предотвращение одновременного доступа и комплексная поддержка защиты сетей. Устройства также включают функции управления расходом энергии, такие как качество соединений и детектирование энергии. Совместимые со стандартом 802.15.4 устройства могут использовать одну из трёх возможных частотных полос для работы.

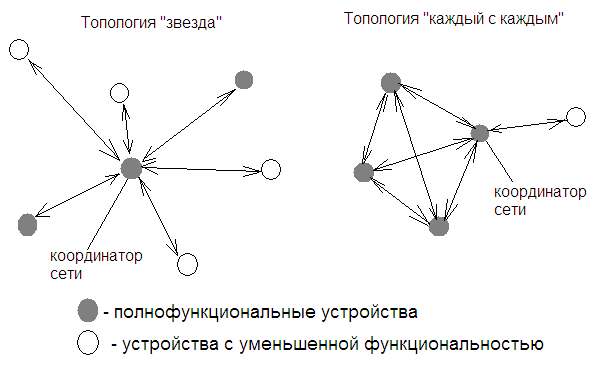

Сеть, состоящая из одного FFD (полнофункциональные устройства) и нескольких RFD (ус-ва с уменьшенной функциональностью) , образует топологию типа «звезда». Если в сети FFD несколько, топология может быть более сложной – типа одноранговой сети «каждый с каждым»:
