Заключение
В рамках данного курсового проекта на основании конкретного технического задания была спроектирована структурированная кабельная система, решены вопросы технической укрепленности критических помещений, спроектирована система контроля и управления доступом к объектам информационной системы банка, разработана модель видеонаблюдения за критическими элементами вычислительной сети, проработаны вопросы защиты периметра вычислительной сети и организации каналов сетевого взаимодействия с внешним миром. Синтезирована оптимальная по стоимости стратегия создания описанной защищенной информационной системы.
Список использованных источников
Щеглов А.Ю. Защита компьютерной информации от НСД. – Наука и техника, Санкт-Петербург, 2004
Норкат С, Новак Д. Обнаружение нарушений безопасности в сетях. – «Вильямс», 2003 - 448с
Мак-Клар С., Скрембрей Д Безопасность сетей – готовые решения. – «Вильямс»,2004 -653с
Норткатт С. Защита сетевого периметра. – Киев: ООО «ТИД «ДС», 2004. – 672 с.
Бородин А. В., Уразаева Т. А. Элементы теории игр. – Йошкар-Ола: МарГТУ, 2001. – 156 с.
Бородин А.В. Сети Петри и экономика безопасности информационных систем // Обозрение прикл. и промышл. матем. – 2001. – Т. 8. – В. 2. – С. 543-544.
Питерсон Дж. Теория сетей Петри и моделирование систем. – М.: Мир,1984. – 264 с.
Бородин А. В. Автоматизированная система стоимостного анализа политик безопасности объектов информатизации // Обозрение прикл. и промышл. матем. – 2003. – Т. 10. – В. 1. – С. 100-102.
Локальные сети: Справочник. В 3-х кн. - М.: Радио и связь, 2000. - 464 с
Джексон П. Введение в локальные сети: Учеб. пособие: Пер. с англ. - М.: "Вильямс", 2001. - 624 с.
Политика безопасности ЛВС / Т.А. Гаврилова, В.Ф. Хорошевский. - СПб.: Питер, 2000. - 384 с
Ларионов "Вычислительные комплексы, системы и сети" М. "Финансы и статистика", 1987
Концепция безопасности коммерческого банка. http:/www.spk.ru/security
Еремеев А.П. Разработка ЛВС. - М.: Изд-во МЭИ, 1993. - 39 с
http://www.daily.sec.ru/
http://www.hiworld.h11.ru
http://www.sbchel.ru/useful/clauses/
http://www.users.g.com.ua/
http://www.bre.ru/security/
http://www.s3r.ru/2books.htm
http://www.sec.ru/
http://www.security.ukrnet.net/
http://www.sinf.ru/
http://znn.ru/BEZO/
http://www.tb-is.ru/
http://www.razvedka.ru/library/
http://www.sysadminday.ru
Приложение 1

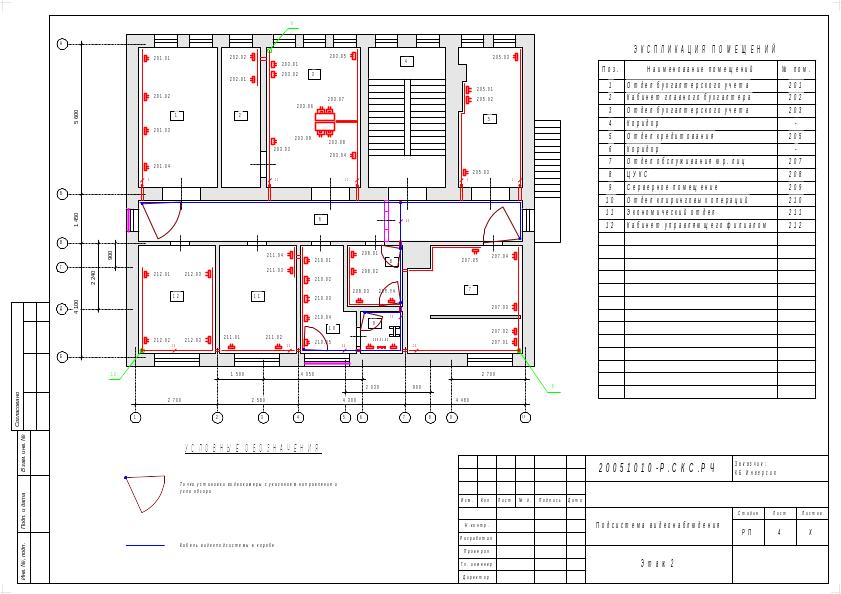

Планировочные решения
Приложение 2
Категорирование помещений филиала
Категории помещений |
П-1 |
П-2 |
П-4 |
№ помещения |
208, 209, 210 |
101, 109, 110, 111, 114, 115, 116, 201, 202, 203, 205, 207, 211, 212 |
102, 103, 112, 117 |
Приложение 3

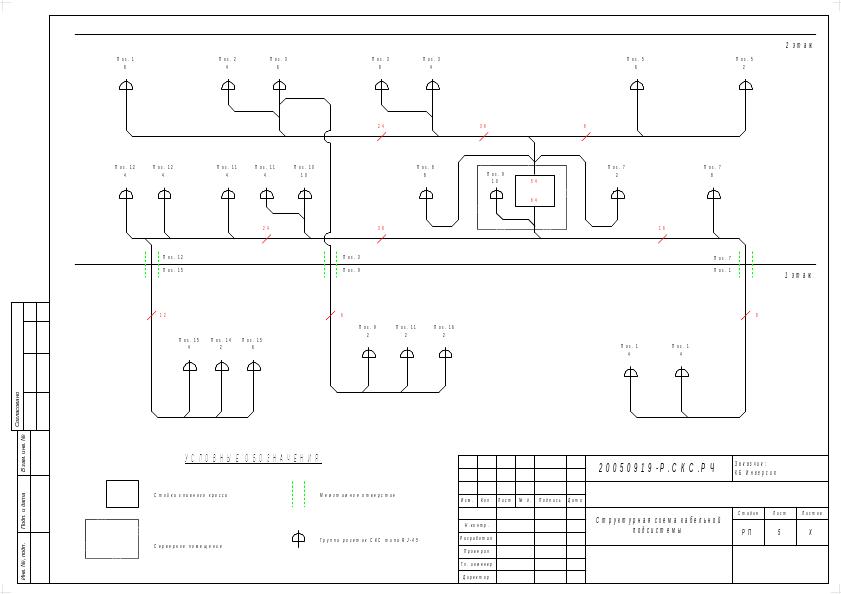

Структурированная кабельная схема филиала
Приложение 4

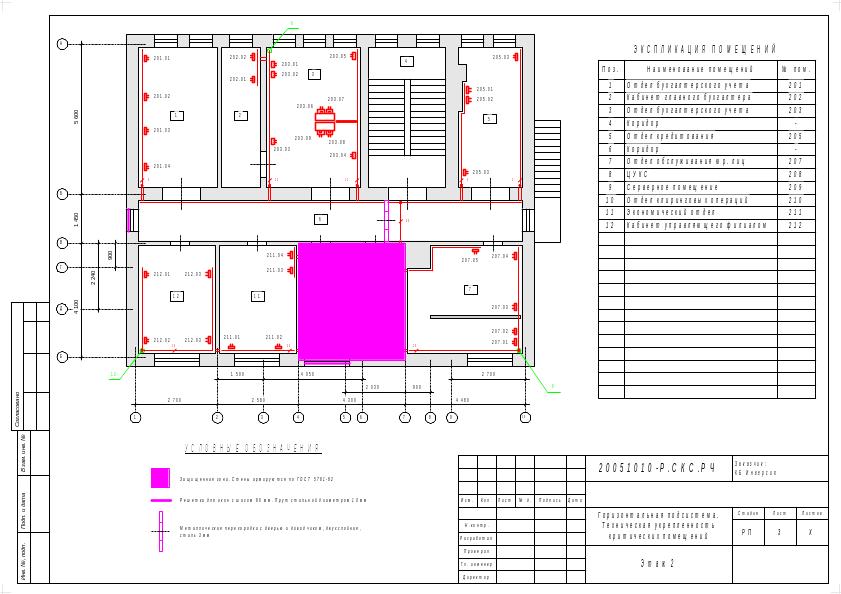

План технической укрепленности объектов ЛВС
Приложение 5
План размещения оборудования контроля и управления доступом к объектам ЛВС и размещения оборудования видеонаблюдения за объектами ЛВС
Приложение 6.

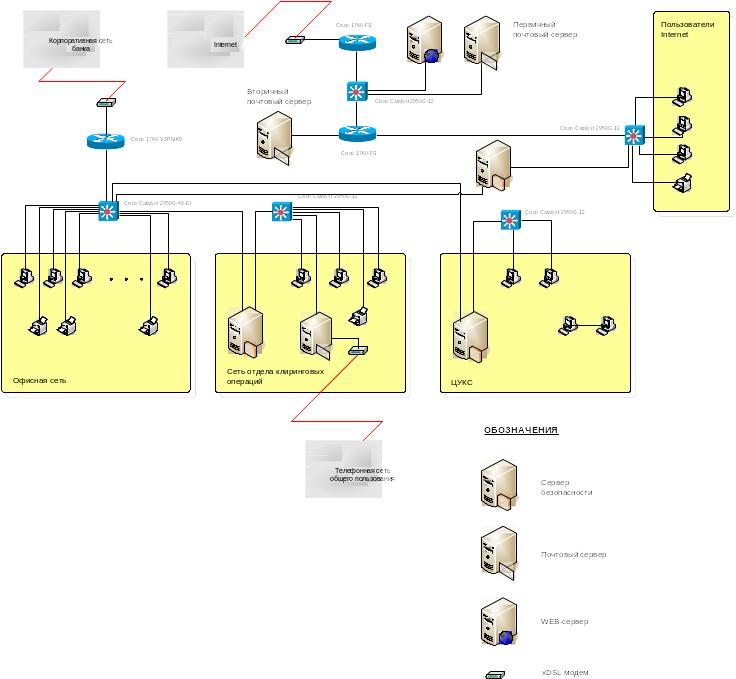

Структурная схема защищенной локальной вычислительной сети
Приложение 7
Отчет АС “САПБ-ОИ” по модели взаимодействия злоумышленника и банка в виде сети Петри
Параметры модели
Общие
Основная валюта модели: р.
Затраты организации: над классом интервальных чисел
Затраты злоумышленника: над классом интервальных чисел
Курсы пересчета:
1 р. - 1 единиц основной валюты
1 долл. США - 28.96 единиц основной валюты
1 у. е. - 34.63 единиц основной валюты
Организация
Период дисконтирования платежей: месяц
Ставка дисконтирования платежей: 56 %
Период дисконтирования стоимости информации: месяц
Ставка дисконтирования стоимости информации: 45 %
Злоумышленник
Период дисконтирования платежей: месяц
Ставка дисконтирования платежей: 10 %
Период дисконтирования стоимости информации: месяц
Ставка дисконтирования стоимости информации: 12 %
Позиции
Позиция №1
Идентификатор позиции: p1
Число маркеров в позиции: 1
Тип позиции: нетерминирующая
Описание позиции:
Потери организации: 0
Потери организации. Допуск сверху: 0
Потери организации. Допуск снизу: 0
Потери организации. Валюта: р.
Выигрыш злоумышленника: 0
Выигрыш злоумышленника. Допуск сверху: 0
Выигрыш злоумышленника. Допуск снизу: 0
Выигрыш злоумышленника. Валюта: р.
Позиция №2
Идентификатор позиции: p2
Число маркеров в позиции: 1
Тип позиции: нетерминирующая
Описание позиции:
Потери организации: 0
Потери организации. Допуск сверху: 0
Потери организации. Допуск снизу: 0
Потери организации. Валюта: р.
Выигрыш злоумышленника: 0
Выигрыш злоумышленника. Допуск сверху: 0
Выигрыш злоумышленника. Допуск снизу: 0
Выигрыш злоумышленника. Валюта: р.
…
Позиция №19
Идентификатор позиции: p5
Число маркеров в позиции: 0
Тип позиции: нетерминирующая
Описание позиции:
Потери организации: 0
Потери организации. Допуск сверху: 0
Потери организации. Допуск снизу: 0
Потери организации. Валюта: р.
Выигрыш злоумышленника: 0
Выигрыш злоумышленника. Допуск сверху: 0
Выигрыш злоумышленника. Допуск снизу: 0
Выигрыш злоумышленника. Валюта: р.
Переходы
Переход №1
Идентификатор перехода: tp1
Действие: организации
Наименование действия: Инсталляция системы видеонаблюдения
Платеж: 10000
Платеж. Допуск сверху: 1000
Платеж. Допуск снизу: 1000
Платеж. Валюта: долл. США
Длительность действия: 12
Длительность действия. Допуск сверху: 1
Длительность действия. Допуск снизу: 1
Длительность действия. Единица измерения длительности: д.
Переход №2
Идентификатор перехода: tp2
Действие: организации
Наименование действия: Создание коммутируемой сети
Платеж: 20000
Платеж. Допуск сверху: 1000
Платеж. Допуск снизу: 1000
Платеж. Валюта: долл. США
Длительность действия: 50
Длительность действия. Допуск сверху: 10
Длительность действия. Допуск снизу: 10
Длительность действия. Единица измерения длительности: д.
Переход №3
Идентификатор перехода: tp3
Действие: организации
Наименование действия: Создание VPN (GRE, IPSEC) на базе оборудования Cisco
Платеж: 620000
Платеж. Допуск сверху: 50000
Платеж. Допуск снизу: 20000
Платеж. Валюта: р.
Длительность действия: 100
Длительность действия. Допуск сверху: 15
Длительность действия. Допуск снизу: 10
Длительность действия. Единица измерения длительности: д.
Переход №4
Идентификатор перехода: tp4
Действие: организации
Наименование действия: Создание VPN (PPoE) на базе технологий Microsoft
Платеж: 500
Платеж. Допуск сверху: 100
Платеж. Допуск снизу: 50
Платеж. Валюта: у. е.
Длительность действия: 90
Длительность действия. Допуск сверху: 10
Длительность действия. Допуск снизу: 5
Длительность действия. Единица измерения длительности: д.
Переход №5
Идентификатор перехода: tp5
Действие: организации
Наименование действия: Бездействие организации в области создания системы безопасности
Платеж: 50000
Платеж. Допуск сверху: 10000
Платеж. Допуск снизу: 1000
Платеж. Валюта: р.
Длительность действия: 6
Длительность действия. Допуск сверху: 1
Длительность действия. Допуск снизу: 1
Длительность действия. Единица измерения длительности: мес.
Переход №6
Идентификатор перехода: tu1
Действие: злоумышленника
Наименование действия: Несанкционированное подключение к элементам РСПД
Платеж: 20000
Платеж. Допуск сверху: 1000
Платеж. Допуск снизу: 500
Платеж. Валюта: долл. США
Длительность действия: 50
Длительность действия. Допуск сверху: 5
Длительность действия. Допуск снизу: 5
Длительность действия. Единица измерения длительности: д.
Переход №7
Идентификатор перехода: tu2
Действие: злоумышленника
Наименование действия: Несанкционированное подключение к элементам ЛВС
Платеж: 900000
Платеж. Допуск сверху: 100000
Платеж. Допуск снизу: 50000
Платеж. Валюта: р.
Длительность действия: 900
Длительность действия. Допуск сверху: 50
Длительность действия. Допуск снизу: 100
Длительность действия. Единица измерения длительности: ч.
Переход №8
Идентификатор перехода: tu3
Действие: злоумышленника
Наименование действия: Удаленная атака Анализ сетевого траффика
Платеж: 50000
Платеж. Допуск сверху: 500
Платеж. Допуск снизу: 1000
Платеж. Валюта: у. е.
Длительность действия: 50
Длительность действия. Допуск сверху: 5
Длительность действия. Допуск снизу: 10
Длительность действия. Единица измерения длительности: мес.
Переход №9
Идентификатор перехода: tu4
Действие: злоумышленника
Наименование действия: Анализ сетевого траффика сегмента ЛВС
Платеж: 5000
Платеж. Допуск сверху: 1000
Платеж. Допуск снизу: 500
Платеж. Валюта: у. е.
Длительность действия: 100
Длительность действия. Допуск сверху: 5
Длительность действия. Допуск снизу: 10
Длительность действия. Единица измерения длительности: мес.
Переход №10
Идентификатор перехода: tu5
Действие: злоумышленника
Наименование действия: Анализ сетевого траффика в домене коллизий пользователя с его раб. места
Платеж: 500000
Платеж. Допуск сверху: 4500
Платеж. Допуск снизу: 5000
Платеж. Валюта: долл. США
Длительность действия: 9000
Длительность действия. Допуск сверху: 500
Длительность действия. Допуск снизу: 600
Длительность действия. Единица измерения длительности: ч.
Переход №11
Идентификатор перехода: tu6
Действие: злоумышленника
Наименование действия: Подмена доверенного объекта сети
Платеж: 0
Платеж. Допуск сверху: 0
Платеж. Допуск снизу: 0
Платеж. Валюта: р.
Длительность действия: 0
Длительность действия. Допуск сверху: 0
Длительность действия. Допуск снизу: 0
Длительность действия. Единица измерения длительности: д.
Переход №12
Идентификатор перехода: tu7
Действие: злоумышленника
Наименование действия: Доступ к лицевым счетам клиентов
Платеж: 0
Платеж. Допуск сверху: 0
Платеж. Допуск снизу: 0
Платеж. Валюта: р.
Длительность действия: 0
Длительность действия. Допуск сверху: 0
Длительность действия. Допуск снизу: 0
Длительность действия. Единица измерения длительности: д.
Дуги
Дуга №1 из позиции "p1" в переход "tp1"
Кратность: 1
Дуга №2 из позиции "p2" в переход "tp2"
Кратность: 1
Дуга №3 из позиции "p3" в переход "tp3"
Кратность: 1
Дуга №4 из позиции "p4" в переход "tp4"
Кратность: 1
Дуга №5 из позиции "u5" в переход "tu5"
Кратность: 1
Дуга №6 из позиции "u4" в переход "tu4"
Кратность: 1
Дуга №7 из позиции "u3" в переход "tu3"
Кратность: 1
Дуга №8 из позиции "u2" в переход "tu2"
Кратность: 1
Дуга №9 из позиции "u1" в переход "tu1"
Кратность: 1
Дуга №10 из перехода "tu1" в позицию "p"
Кратность: 1
Дуга №11 из перехода "tu2" в позицию "p"
Кратность: 1
Дуга №12 из позиции "u" в переход "tu1"
Кратность: 1
Дуга №13 из позиции "u" в переход "tu2"
Кратность: 1
Дуга №14 из позиции "u" в переход "tu3"
Кратность: 1
Дуга №15 из позиции "u" в переход "tu4"
Кратность: 1
Дуга №16 из позиции "u" в переход "tu5"
Кратность: 1
Дуга №17 из позиции "p" в переход "tp5"
Кратность: 1
Дуга №18 из позиции "p" в переход "tp4"
Кратность: 1
Дуга №19 из позиции "p" в переход "tp3"
Кратность: 1
Дуга №20 из позиции "p" в переход "tp2"
Кратность: 1
Дуга №21 из позиции "p" в переход "tp1"
Кратность: 1
Дуга №22 из перехода "tp4" в позицию "u"
Кратность: 1
Дуга №23 из перехода "tp3" в позицию "u"
Кратность: 1
Дуга №24 из перехода "tp2" в позицию "u"
Кратность: 1
Дуга №25 из перехода "tp1" в позицию "u"
Кратность: 1
Дуга №26 из перехода "tp5" в позицию "u"
Кратность: 1
Дуга №27 из перехода "tu3" в позицию "p"
Кратность: 1
Дуга №28 из перехода "tu4" в позицию "p"
Кратность: 1
Дуга №29 из перехода "tu5" в позицию "p"
Кратность: 1
Дуга №30 из позиции "u" в переход "tu6"
Кратность: 1
Дуга №31 из позиции "u" в переход "tu7"
Кратность: 1
Дуга №32 из перехода "tu6" в позицию "p"
Кратность: 1
Дуга №33 из перехода "tu7" в позицию "acc"
Кратность: 1
Дуга №34 из позиции "u6" в переход "tu6"
Кратность: 1
Дуга №35 из позиции "u7" в переход "tu7"
Кратность: 1
Дуга №36 из перехода "tu1" в позицию "u3"
Кратность: 1
Дуга №37 из перехода "tu2" в позицию "u4"
Кратность: 1
Дуга №38 из перехода "tu3" в позицию "u6"
Кратность: 1
Дуга №39 из перехода "tu4" в позицию "u6"
Кратность: 1
Дуга №40 из перехода "tu5" в позицию "u6"
Кратность: 1
Дуга №41 из перехода "tu6" в позицию "u7"
Кратность: 1
Дуга №42 из позиции "u2" в переход "tp1"
Кратность: 1
Дуга №43 из позиции "u31" в переход "tu3"
Кратность: 1
Дуга №44 из позиции "u32" в переход "tu3"
Кратность: 1
Дуга №45 из позиции "u31" в переход "tp3"
Кратность: 1
Дуга №46 из позиции "u32" в переход "tp4"
Кратность: 1
Дуга №47 из позиции "u5" в переход "tp2"
Кратность: 1
Дуга №48 из позиции "u61" в переход "tu6"
Кратность: 1
Дуга №49 из позиции "u61" в переход "tp4"
Кратность: 1
Дуга №50 из позиции "u62" в переход "tu6"
Кратность: 1
Дуга №51 из перехода "tu6" в позицию "u61"
Кратность: 1
Дуга №52 из перехода "tu3" в позицию "u31"
Кратность: 1
Дуга №53 из перехода "tu3" в позицию "u32"
Кратность: 1
Дуга №54 из позиции "p5" в переход "tp5"
Кратность: 1
Приложение 8.
Отчет АС “САПБ-ОИ” по модели взаимодействия злоумышленника и банка в виде развернутой формы игры
Параметры модели
Общие
Основная валюта модели: р.
Затраты организации: над классом интервальных чисел
Затраты злоумышленника: над классом интервальных чисел
Курсы пересчета:
1 р. - 1 единиц основной валюты
1 долл. США - 28.96 единиц основной валюты
1 у. е. - 34.63 единиц основной валюты
