17. Как выбрать наполнение и скорость движения сточных вод на горизонтальных участках?
Скорость движения сточных вод (v) должна быть не меньше скорости самоочищения (для трубопроводов диаметром до 150 мм включительно следует принимать не менее 0,7 м/с), чтобы не выпадали взвеси и загрязнения на дно трубопровода, а наполнение
H / d = 0,3 - 0,5,
из условия транспортирующей способности сточной жидкости.
Уклоны трубопроводов диаметром 50 мм рекомендуется принимать в пределах 0,025 – 0,035, диаметром 100 мм – 0,012 – 0,02, диаметром 150 мм – 0,007 – 0,01.
Сеть внутренней канализации обычно монтируют из канализационных труб диаметром 50 и 100 мм. Диаметры отводных линий и стояков не должны быть менее диаметров присоединенных к ним приемников сточных вод.
В жилых зданиях, где применяют санитарно-технические кабины или блоки, канализационную сеть не рассчитывают. Подвергают расчету лишь выпуски, объединяющие группы стояков.
Канализационные выпуски из здания и сборные линии проверяют на выполнение условия:
К = 0,5 – для пластмассовых труб,
К = 0,6 – для чугунных труб.
18. Как определить диаметр и уклон канализационного выпуска?
Диаметр выпуска следует определять расчетом (он должен быть не менее диаметра наибольшего из стояков, присоединенных к данному выпуску).
Уклоны трубопроводов диаметром 50 мм рекомендуется принимать в пределах 0,025 – 0,035, диаметром 100 мм – 0,012 – 0,02, диаметром 150 мм – 0,007 – 0,01.
1. Из условия незасоряемости выбирают наполнение и скорость. Например, принимают H/d = 0,33 и vm = 0,6/0,33 =1,04м/c.
2. Диаметр канализационного выпуска определяют по формулам:
3. По принятому диаметру, пользуясь номограммой, уточняют значение ожидаемых скорости и наполнения.
4. Зная скорость, наполнение и диаметр для чугунных труб с коэффициентом шероховатости n, уклон труб определяют по номограмме или по формуле:
.
Если транспортирующая способность труб vm H / d < 0,6 , то эти участки труб считаются безрасчетными и принимаются как стандартные диаметры и уклоны:
ДИАМЕТР, мм |
УКЛОН |
40 - 50 |
0,03 |
100 |
0,02 |
150 |
0,01 |
21. Трассировка внутриквартальной канализации. (1 часть)
Трубопроводы канализационной сети прокладывают параллельно зданиям, объединяя все выпуски внутренних канализационных сетей этих зданий. Отвод сточных вод осуществляется самотеком по кратчайшему пути к контрольному колодцу, а затем в уличный коллектор наружной канализации населенного пункта.
Канализационные сети трассируют в такой последовательности:
территорию канализуемого объекта разделяют линиями водоразделов на бассейны канализования;
по пониженным местам трассируют коллекторы бассейнов канализования;
трассируют главные и загородные коллекторы, перехватывая коллекторы бассейнов канализования в направлении к очистным сооружениям;
трассируют уличные сети к коллекторам с таким расчетом, чтобы каждая ветка уличной сети имела минимальную длину.

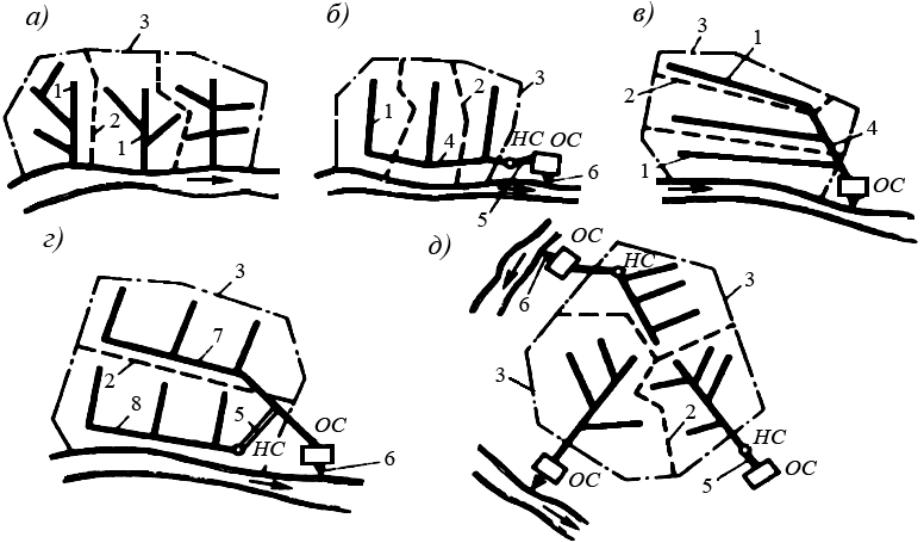

Встречающиеся на практике схемы могут быть классифицированы сле-
дующим образом
перпендикулярная схема (рис. 4.7, а).
пересеченная схема (рис. 4.7, б).
параллельная схема (рис. 4.7, в).
зонная схема (рис. 4.7, г). С верхней зоны сточные воды отводятся к очистным сооружениям самотеком, а с нижней они перекачиваются насосной станцией.
радиальная схема (рис. 4.7, д). Применяют при сложном рельефе местности и канализовании больших городов.
