Измерение концентрации растворенных в воде газов.

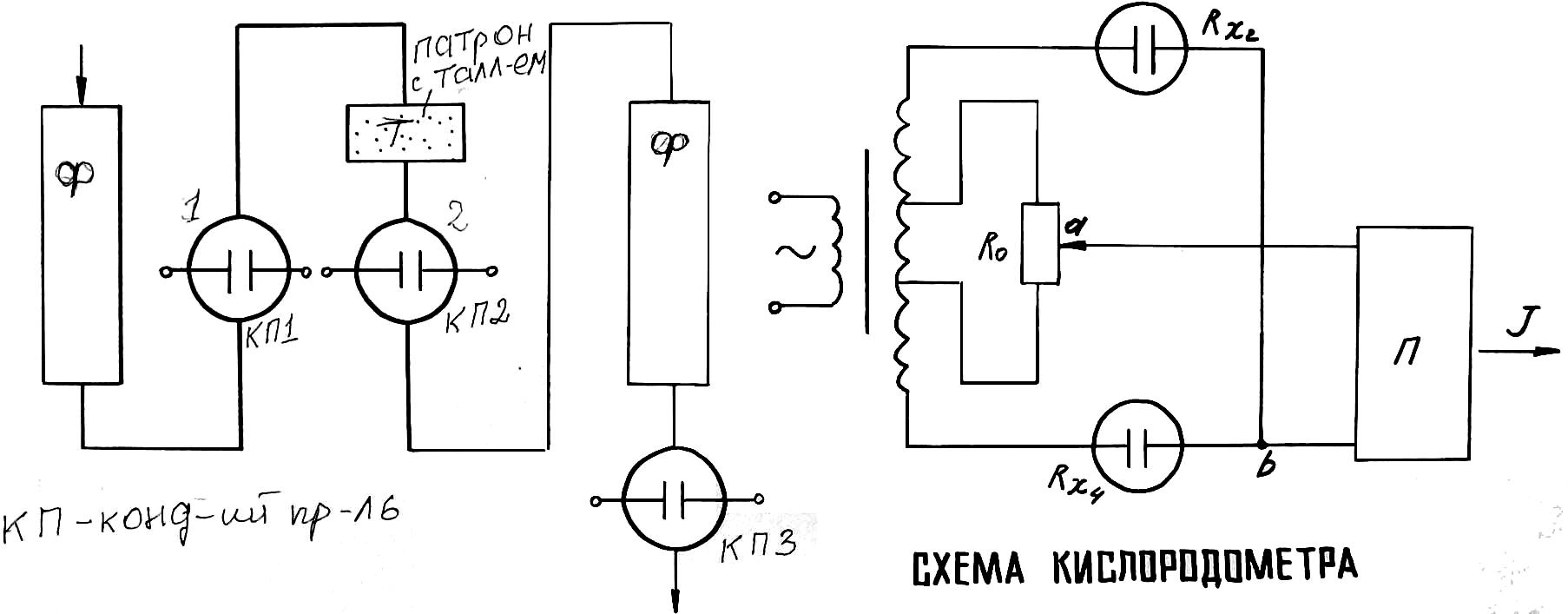

Кислородомер АК-300
Принцип действия основан на кондуктометрическом методе.
Анализируемую жидкость пропускают через патрон (трубку), заполненный таллием. Содержащийся в воде кислород вступает в реакцию с таллием, и образует двуокись таллия, которая увеличивает электропроводность.
До и после патрона установлены кондуктометры, которые измеряют электропроводность жидкости. По разности электропроводности судят о концентрации кислорода.
Водородомер
Принцип его основан на отличии теплопроводности водорода от других газов.
Прибор содержит сосуд постоянного уровня, в который поступает вода. Из него вода поступает в дисорбер. В дисорбер так же поступает кислород под постоянным давлением. Смесь водорода и кислорода поступает в измерительную камеру, в которую помещен ТСП, выполненный в виде проволочки из платины. Присутствие водорода улучшает теплопроводность среды и ТСП охлаждается (при этом уменьшается его сопростивление).
ТСП включен в одно из плеч моста. В противоположенное плечо включен точно такой же ТСП, камера которого заполнена чистым кислородом. По охлаждению ТСП судят о концентрации водорода.
2. Комплексный коэффициент усиления нелинейного звена.
- комплексный коэфф. усиления.
Суть линейного звена – отфильтровать все гармоники, кроме первой.
3. Основные компоненты микропроцессорной системы управления.

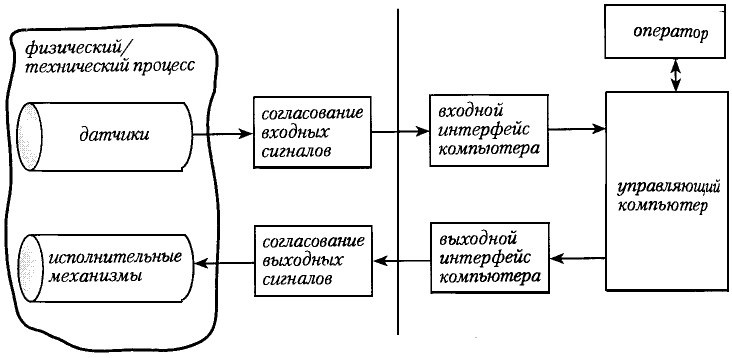

Общая структура интерфейса
Датчики и исполнительные устройства (механизмы)
Согласователи уровней сигналов и мощности
Линии связи
Защита линий связи от внешних помех
Управляющий компьютер
Программное обеспечение
Мультиплексоры
Элементы системы должны совместно использовать некоторые ограниченные ресурсы, например входной порт компьютера или длинный сигнальный кабель, по которому передается информация от нескольких датчиков. Мультиплексирование (multiplexing) позволяет компьютеру в любой момент времени выбирать, сигнал какого датчика необходимо считать, т.е. мультиплексор это переключатель (коммутатор).

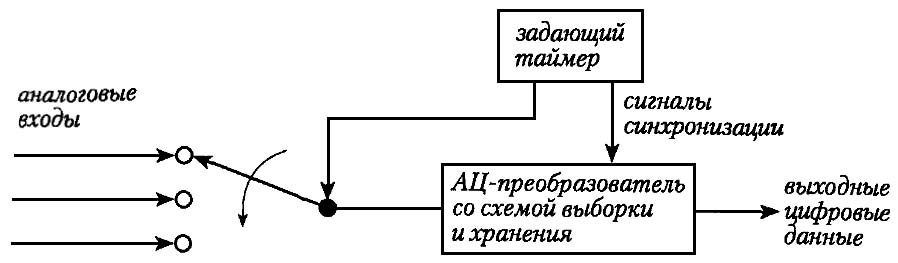

Рис. 2. Мультиплексирование и АЦ-преобразование измерительной информации
Мультиплексор может быть: либо электромеханическим, либо электронным.
Все входы мультиплексора пронумерованы. Переключение производят обычно последовательно в соответствии с порядковым номером; однако применяются и другие алгоритмы.
Электромеханический мультиплексор с язычковым реле — надежная, но медленная система - до сотни коммутаций в секунду.
Достоинства. Очень малое падение напряжения на контактах, хорошие изолирующие качества и низкая стоимость.
Недостатки. Эксплуатационный период мультиплексоров этого типа ограничен естественным износом подвижных частей,
Электронный полупроводниковый мультиплексор. Намного быстрее (коммутация занимает не более чем несколько микросекунд). В сочетании с развязывающим усилителем этот тип мультиплексоров имеет очень хорошие эксплуатационные характеристики, но он существенно дороже релейного мультиплексора.
Токовые утечки и скачки напряжения на входах мультиплексора могут представлять собой серьезную проблему. Развязывающий усилитель между датчиком и компьютером работает с дифференциальным входом, но потенциал сигнала может “плавать” относительно "земли". В этом случае проводники, подходящие к мультиплексору или АЦП, должны быть гальванически изолированы.
Устройства выборки-хранения
Устройства выборки-хранения (УВХ) (слежения-хранения), должны на интервале времени выборки (слежения) повторять на выходе входной аналоговый сигнал, а при переключении режима на хранение сохранять последнее значение выходного напряжения до поступления сигнала выборки.

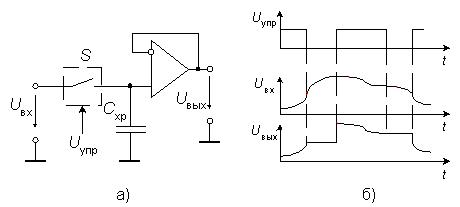

Схема простейшего УВХ
Когда ключ S замкнут, выходное напряжение схемы повторяет входное, т.е. Uвых = Uвх (рис.5). При размыкании ключа Uвых сохраняет свое значение, последнее перед размыканием. Выходной повторитель на ОУ препятствует разряду конденсатора хранения Схр на нагрузку схемы. Входное сопротивление повторителя должно быть как можно больше, поэтому обычно применяют ОУ с полевыми транзисторами на входе.
