3. Режимы и условия эксплуатации яэу.

Режимы - работы :

1. Перегрузка топлива и ремонт (45 суток)

2. Пуск (2 суток)

3. Работа на энергетических уровнях мощности (около 300 суток)

4. Остановка (2 суток)

Условия работы – нормальные (без утечки радиоактивных продуктов распада из-под оболочки ТВЭЛов) и аварийные (при наличии утечек). В первом случае АЭС производит электроэнергию, а в противном случае – останавливается.

<11>

1. Расходомеры постоянного перепада давления.

Расход - количество вещества протекающего через сечение трубопровода в единицу времени.

Р асход измеряется в единицах объема [литр/час; м³/сек] или единицах массы [тонна/час; кг/сек] (объёмный или массовый)

Расход жидкости измеряется и объёмным и массовым методом.

Расход газа только объемным.

Основана на измерении величины вертикального перемещения чувствительного элемента под действием потока жидкости. Перемещение чувствительного элемента увеличивает проходное отверстие в трубопроводе. Необходимость установки трубопровода в вертикальное положение, конструктивная сложность соединения с измерительным преобразователем.

2. Критерий устойчивости Найквиста.

Данный критерий относится к частотным критериям. Как и критерий Михайлова, критерий Найквиста базируется на АФЧХ разомкнутой системы и даёт правила, согласно которым, по виду АФЧХ разомкнутой системы можно судить об устойчивости замкнутой системы.

а) система устойчива в разомкнутом состоянии

Мы уже применяя критерий, как-либо узнали. Что система устойчива в разомкнутом состоянии.

Правило:

Если разомкнутая САУ устойчива, то для устойчивости замкнутой системы необходимо и достаточно. Чтобы АФЧХ разомкнутой системы не охватывала точку с координатами .

Пусть передаточная функция разомкнутой системы такова:

,

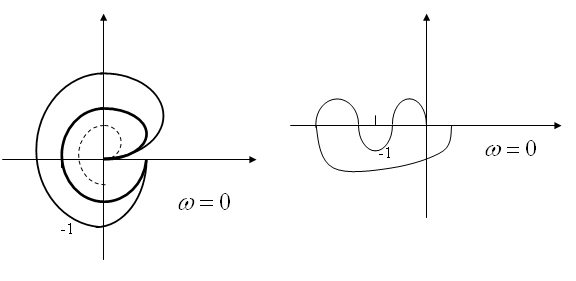

Система устойчива в определённом

Система на границе устойчивости диапазоне изменения k.

Абсолютная учтойчивость (условно устойчива)

Неустойчива

ЧХ может пересекать отрицательную полуось левее т. , но тогда число положительных переходов через ось абсцисс левее т. должно равняться числу отрицательных переходов. Тогда система будет устойчива.

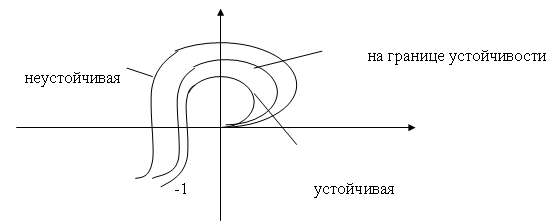

б) система нейтральная в разомкнутом состоянии.

Астатическая система.

- показатель астатизма.

Система нейтральна в разомкнутом состоянии, это имеет место, когда х.у. разомкнутой системы имеет нулевые корни, а все остальные корни имеют отрицательную вещественную часть.

Правило:

Если система нейтральна в разомкнутом состоянии, то для устойчивости замкнутой САУ необходимо и достаточно, чтобы АФЧХ разомкнутой системы не охватывала точку

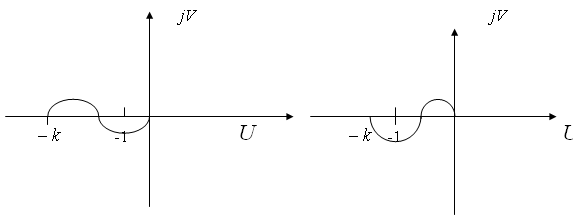

в) система с неустойчивой разомкнутой цепью

Пусть х.у. разомкнутой системы имеет корней с положительной вещественной частью. Тогда для устойчивости замкнутой системы требуется. Чтобы АФЧХ разомкнутой системы охватывала критическую точку с координатами против часовой стрелки на угол .

Другими словами, АФЧХ разомкнутой системы может пересекать ось абсцисс левее точки так, чтобы разность между числом положительных и отрицательных

переходов была равна .

Положительный переход – сверху вниз, отрицательный – снизу вверх.

г) наличие пары чисто мнимых полюсов разомкнутой САУ

Формулировка критерия устойчивости остаётся прежней, при этом возможно сочетание со случаями расположения корней, рассмотренних в пунктах а), б), в).
