3. Структура алу
Рассмотрим несколько подробнее структуру АЛУ простейшего процессора и определим минимально необходимый набор входящих в него устройств. Из изложенного выше следует, что в состав такого АЛУ должно входить устройство, выполняющее операции двоичного суммирования (сумматор). Кроме того, для хранения операндов и результата необходимо иметь, по крайней мере, три буферных регистра (регистры временного хранения). Однако в простейшем случае результат операции можно записывать в один из регистров временного хранения на место одного из операндов. Этот регистр принято называть аккумулятором, а процессор в целом – процессором аккумуляторного типа. Аккумулятор должен обязательно иметь двунаправленную связь с внутренней шиной данных процессора. (В более сложных АЛУ результат операции может быть записан по желанию программиста в любой из специально выделенных для этой цели регистр). Для выполнения арифметико-логических операций необходимо устройство, выполняющее сдвиги двоичных чисел (сдвигатель). И, наконец, необходим регистр, в котором хранятся некоторые признаки результата выполненной операции, необходимые для функционирования УУ (регистр признаков).

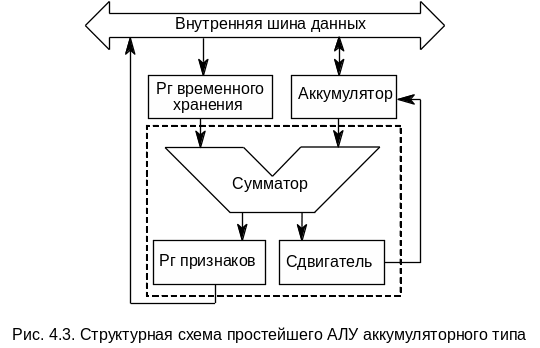

Структурная схема АЛУ простейшего микропроцессора аккумуляторного типа изображена на рис. 4.3.
Уже отмечалось, что АЛУ в целом и двоичный сумматор имеют одно обозначение. В соответствии со сделанными ранее замечаниями регистр временного хранения и аккумулятор можно считать вспомогательными узлами АЛУ
4. Структура устройств управления

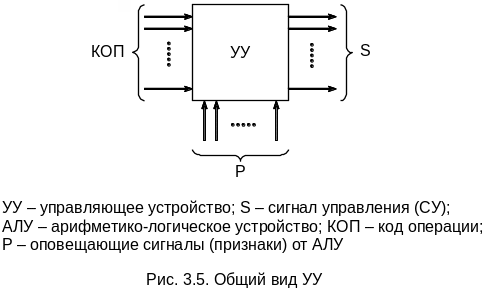

Выше отмечалось, что УУ (рис. 4.4) управляет работой АЛУ путем выработки последовательности микрокоманд, необходимых для выполнения той или иной операции (+, -, /, * и т.д.). Порядок выполнения микрокоманд определен микропрограммой реализации операции, но может изменяться в зависимости от признаков операции, вырабатываемых в АЛУ (P1,...,Pm) и подаваемых на вход УУ.
Микропрограммы могут иметь как линейную структуру, так и быть разветвленными, причем условные переходы осуществляются в соответствии с признаками P.
Технические реализации УУ даже простейших процессоров разнообразны. Однако в самом общем случае их различают по способу хранения микропрограмм. По этому критерию УУ подразделяются на УУ с жесткой (схемной) логикой и УУ с хранимой в специальной памяти микропрограммой. Если микропроцессорная память доступна программисту, то УУ являются микропрограммируемыми и позволяют изменить систему команд процессора. Если микропрограммная память не доступна, то процессор имеет неизменную систему команд, как и в случае УУ с жесткой логикой.
Данные варианты отличаются друг от друга принципами построения, аппаратными затратами, временем реализации микропрограмм, возможностью изменения последовательности микрокоманд, а следовательно, и системы команд процессора.
УУ современных процессоров во многих случаях комбинированные. Выполнением простых команд управляет быстродействующее УУ на жесткой логике, а выполнением сложных команд – более медленное УУ с микропрограммной памятью.
Ниже будут рассмотрены общие принципы построения обоих типов УУ.
4.1. УУ с жесткой логикой

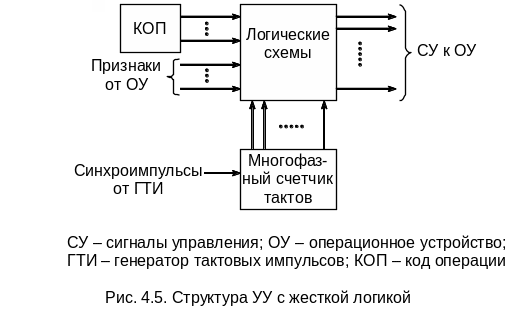

УУ, построенные на жесткой логике (рис. 4.5), исторически появились первыми. Основным преимуществом таких УУ является их быстродействие. Именно поэтому абсолютное большинство специализированных процессоров, особенно предназначенных для обработки информации в режиме реального времени, имеют УУ на жесткой логике. Под специализированными понимаются процессоры, предназначенные для выполнения узкого набора специальных функций (обработка сигналов радиолокационных станций, преобразование Фурье, матричные операции, обработка сигналов в скоростных линиях связи и т.д.) с максимальной скоростью.
Однако и в процессорах общего назначения с универсальными наборами команд УУ на жесткой логике также используются очень широко, особенно, как уже отмечалось, для управления выполнением простых команд. Системы команд таких процессоров всегда фиксированные и не могут быть изменены пользователем. Подобные УУ иногда называют специализированными.
Специализированные УУ формируют неизменные последовательности сигналов управления (СУ).
Блок логических схем состоит из комбинационных схем, регистров, счетчиков, дешифраторов и других устройств, выполняющих функции запоминания текущего состояния автомата, определяющего СУ, и формирования следующего состояния в соответствии с входными признаками.
Микропрограмма в таком автомате хранится за счет системы жестких связей между узлами УУ. Для изменения микропрограммы требуется демонтаж жестких связей и создание новой схемы.
Одним из недостатков УУ на жесткой логике является то, что любые изменения или модификации команд универсального процессора, требующие изменения микропрограмм, приведут к изменению структуры управляющего автомата, а следовательно, и топологии его внутренних связей. При производстве специализированных процессоров требуется весьма широкая номенклатура УУ (по числу решаемых задач) при относительно небольшой потребности в каждом конкретном типе. С точки зрения технологии микроэлектронного производства процессоров в виде БИС и СБИС указанный недостаток является весьма существенным. Увеличивается цена каждого выпущенного кристалла процессора за счет увеличения расходов на разработку новых топологий УУ и отладку технологии их производства.
4.2 УУ с хранимой в памяти логикой
Идея создания микропрограммного УУ возникла давно, в 1951г., но реализовать ее в полном объеме удалось сравнительно недавно – с появлением компактных устройств памяти на БИС. Обобщенная структурная схема микропрограммного УУ изображена на рис. 4.6.
В общем случае МК может задавать одну или несколько МО. Микропрограмма хранится в ПМК. Адрес МК формируется контроллером КПМК и запоминается в регистре адреса МК (РгАМК). МК считывается из памяти в регистр микрокоманды (РгМК). МК, в общем случае, имеет три поля – АСМК, КМО, КПР.
В последнее заносят признак разветвления в микропрограмме, который необходимо анализировать в КПМК. Адрес первой МК определяет КОП, т.е. происходит вызов соответствующей микроподпрограммы. АСМК может указываться в МК явным образом или формироваться естественным путем (при последовательной выборке МК). После выдачи СУ на ОУ происходит выполнение МК, после чего цикл (выборка-реализация) повторяется.
