Назначение и состав системы продувки-подпитки ввэр-1000. Схема системы.
Назначение:
заполнение и (или) дозаполнение первого контура раствором борной кислоты;
поддержание материального баланса теплоносителя;
компенсация медленных изменений реактивности из-за выгорания и отравления топлива, а также компенсация изменений реактивности при пусках, остановах и при изменении нагрузки реактора;
дегазация и возврат организованных протечек теплоносителя первого контура;
корректировка показаний водно-химического режима в соответствии с нормами;
гидроиспытания первого контура;
подача запирающей воды на уплотнение ГЦН;
расхолаживание КД при неработающих ГЦН;
первоначальное заполнение гидроемкостей САОЗ;
Система состоит из следующих функциональных групп:
дегазации и деаэрации теплоносителя;
подпиточных агрегатов;
магистралей подпитки и подачи запирающей воды на уплотнения ГЦН;
вывода теплоносителя первого контура;
подачи дистиллята.
Система подпитки-продувки относится к системам, важным для безопасности.
Система функционирует в режимах нормальной эксплуатации, включая переходные режимы энергоблока. В аварийных ситуациях, связанных с разуплотнением первого или второго контуров, работоспособность системы по проекту не требуется.
Учитывая, что система подпитки-продувки должна функционировать непрерывно в период нормальной эксплуатации блока на мощности, насосные агрегаты продублированы: рабочий, резервный и ремонтный.

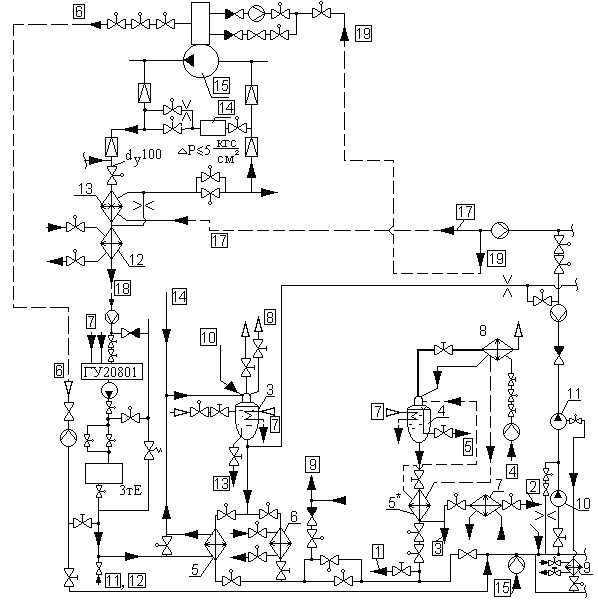

1 - бак организованных протечек, 2 - система очистки продувочной воды СВО-2, 3 -деаэратор подпиточной воды (ДП), 4 - деаэратор борного регулирования (ДБР), 5 - регенеративный теплообменник, 6 - доохладитель подпиточной воды, 7 - охладитель чистого конденсата, 8 - охладитель выпара ДБР, 9 - теплообменник охлаждения гидропяты подпиточного насоса, 10 - предвключённый подпиточный насос, 11 - основной подпиточный насос, 12 - доохладитель продувки 1 контура, 13 - регенеративный теплообменник продувки 1 контура, 14 - СВО №1, 15 – ГЦН.
Линии связи: - к насосу гидроиспытаний, - в бак чистого конденсата, - на заполнение баков гидрозатворов в системе спецгазоочистки, - вода для дегазации ДБР, - сброс избыточной воды при переполнении ДБР, - греющий пар из машзала, - выпар деаэратора подпитки, - вывод борного раствора из 1 контура, - возврат конденсата выпара, , - от насосов заполнения 1 контура и от насосов дистиллята для поддержания уровня в деаэраторе подпитки, - слив из деаэратора подпитки, - от насосов гидроиспытаний, - подача борного концентрата, - подача химических реагентов, - оргпротечки.
Схема системы продувки-подпитки. Работа системы в режиме продувки.
Продувка первого контура осуществляется забором теплоносителя из «холодных» ниток петель главного циркуляционного контура с напора ГЦН.
Продувочная вода собирается в общем коллекторе, охлаждается сначала в регенеративном теплообменнике продувки за счет регенеративного теплообмена с подпиточной водой, а затем дополнительно охлаждается в доохладителе продувки водой промконтура до температуры 40-500С.
После этого продувочная вода поступает на специальную водоочистку (СВО-2).
Расход продувки составляет 25-30 т/час.
После СВО-2 очищенная вода подается в деаэратор подпитки, где осуществляется ее дегазация.
Затем вода охлаждается, подается на всас подпиточных насосов и возвращается в первый контур.
Оргпротечки и подпитка
Организованные протечки из бака насосами через фильтры СВО-2 (или по байпасу фильтров) направляются в деаэратор подпитки, дегазируются, охлаждаются и далее с помощью подпиточных насосов возвращаются в первый контур.
Компенсация неорганизованных протечек первого контура осуществляется путем подачи в деаэратор подпитки дистиллята или борного концентрата. Регулирование подпитки осуществляется оператором или регулятором.
Схема системы продувки-подпитки. Работа системы в режиме поддержания ВХР первого контура.
Поддержание заданного водно-химического режима осуществляется подачей в первый контур специальными насосами-дозаторами химических реагентов (щелочь – КОН, аммиак – NH3, гидразин – N2H4).
В процессе нормальной эксплуатации, когда изменение концентрации борной кислоты не требуется, через деаэратор борного регулирования предусмотрена циркуляция дистиллята без добавки бора для поддержания деаэратора в разогретом состоянии.
Во всех режимах работы системы подпитки-продувки первого контура давление в деаэраторах подпитки и борного регулирования поддерживается регуляторами на греющем паре.
