12.Обмуровка котла

Это система ограждений топки и газоходов котла. Назначение – в тепловой и гидравлической изоляции от окружающей среды, темпера-а наружной поверхности обмуровки не более 50-55оС.

Гидравлическая изоляция сводит к мин-му присосы холодного воздуха (котел под разряжением), исключает выбросы газов (под наддувом).

Обмуровка подвергается воздействию шлака, а он может иметь: кислую, нейтральную или щелочную реакции.Al2O3+SiO2/CaO+MgO≥1- кислая, <1-щелочная.Материалы исп для изгото-я обмуровки.

1) Огнеупорные и жаростойкие метериалы.

2) Специальные огнеупорные пластические набивные массы.

3) Термоизоляционные материалы.

4) Покровные (отделочные).

5) Крепежные изделия.

Огнеупорные материалы.

Под огнеупорностью понимается способность материала противостоять воздействию высоких температур не расплавляясь.

Подразделяются на:- материалы с tпл=1580 и более

- материалы с tпл=1350-1580-жаростойкие и тугоплавкие.- материалы с tпл=1350 и менее –легкоплавкие.В основном используется шамотный кирпич.

Огнеупорные пластические набивные массы.

Используется для покрытия экранов топки с огненной стороны по шипам.В качестве огнеупорных масс применяется следующие массы:- хромитовые (tmax=1300-1400)- карборундовые (=1500) при кислых и нейтральных шлаках- хромо-магнезитовая (=1500-1600)- карундовая (1600-1650) при основных шлаках.

Термоизоляционные материалы.Призванынпротиводействовать воздействию высоких температур, а предотвращать потери тепла.Используется диатомовый кирпич, бетон.Основные термоизоляционные материалы:- вермикулит .- азбест .- вулканитовые изделия .- совелитовые плиты .- минеральная вата .- базальтовое волокно .- азбодиаматовые изделия.-азбестовый картон. У всех материалов темп=600, плотность=250-400кг/м3, λ=0,07-0,14 Вт/м2К.По конструкции, обмуровка может быть натрубной либо щитовой.

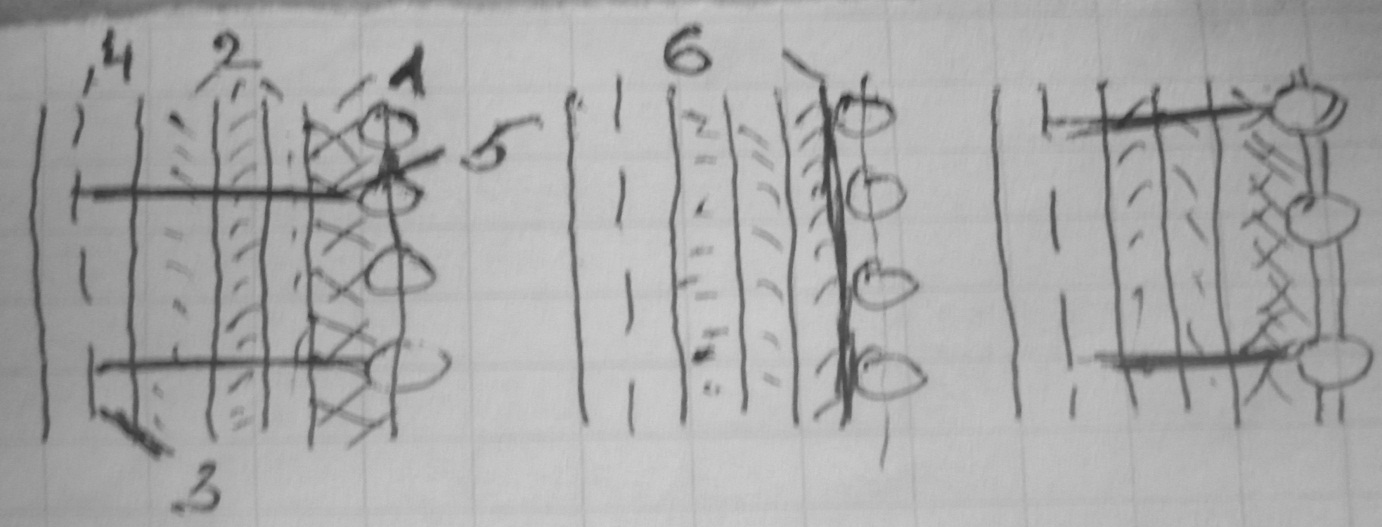

Н атрубная.

1-слой тероизаляционного материала; 2-штыри, на которыхрепятсятермоизолиционные материалы, d=5-6мм, привариваются к трубам с S=300-350мм.; 3-сетка 20мм, δ=2мм.; 4-слои эффективного материала; 5-слой огнеупорного бутона; 6-лист железа δ=3мм, Ст3.

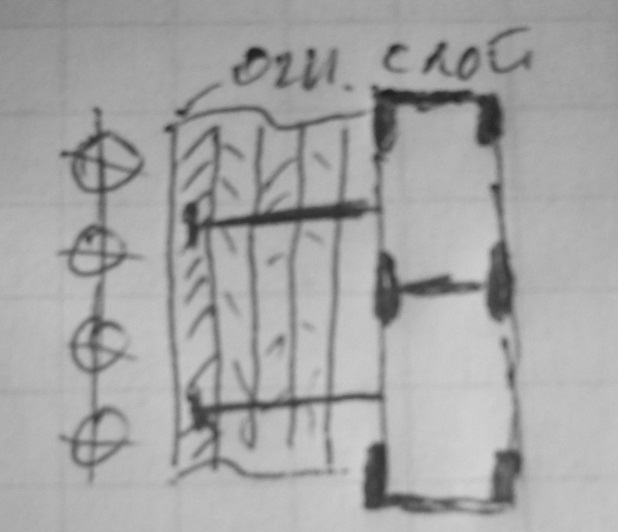

На сетку отделочного материала наносится слой штукатурки. δ обмуровки – 130-160 мм, δ отделочного материала – 15-20 мм.Щ итовая обмуровка.

Щит профиль 140-160 мм. Приваривается лист, трубы и обмуровка расширяются самостоятельно. Трубы крепятся к щитам минуя обмуровку. Щиты холодные, неподвижные. Обмуровка не подвижная, но нагревается и расширяется.. Натрубная обмуровка перемещается вместе с экранами. Зазор заполняется асбестовым шнуром дополнительно стекловолокном. Зазор 40-60 мм.

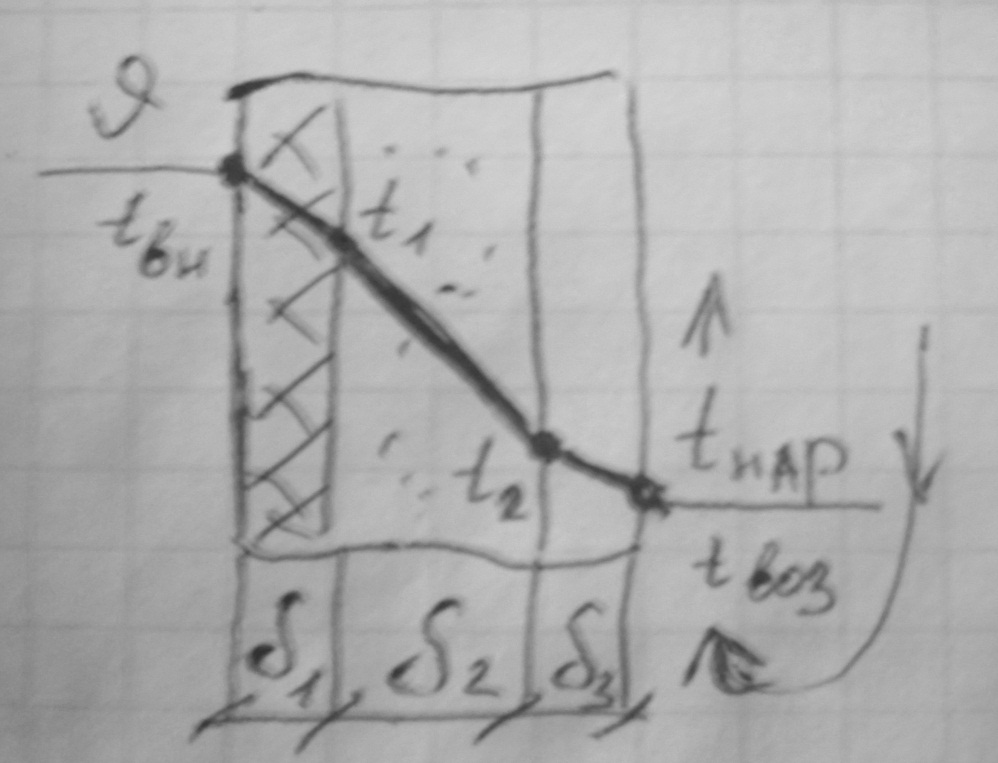

13.Тепловой расчёт обмуровки

- удельный тепловой поток.R-сумма тепловых сопротивлений слоёв.

-толщина слоя. -коэф.теплопроводности. , , , , и т.д.

14.Пароводяная арматура.

Устройства устанавливаемые на паропроводах, коллекторах, барабанах и предназначенные для перекрытия потока среды, регулирования расхода, предотвращения повышения давления выше предельно допустимого, для изменения уровня жидкости в соответствии с этим назначение ПВА подразделяется на:- запорная,- регулирующая,- предохранительная,- контролирующая

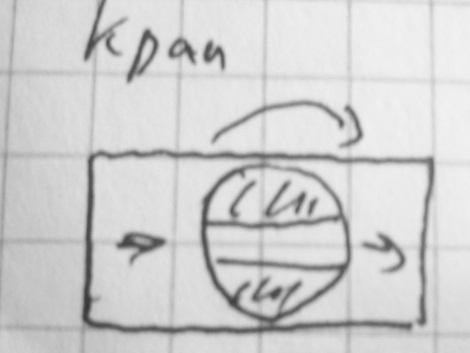

В качестве такой применяются вентили, задвижки, краны.

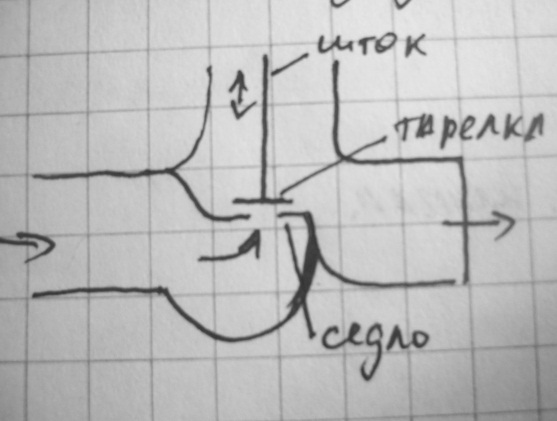

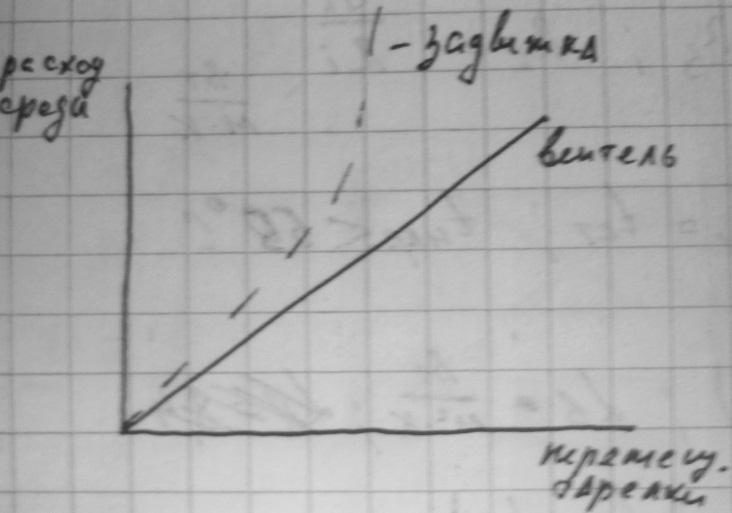

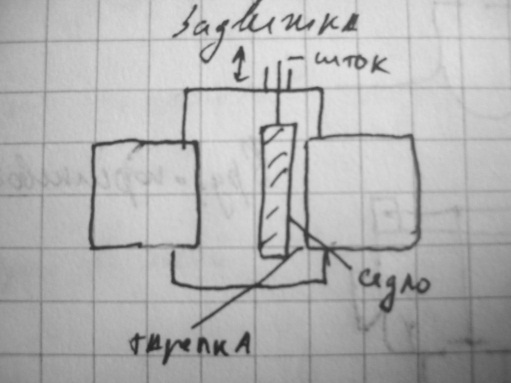

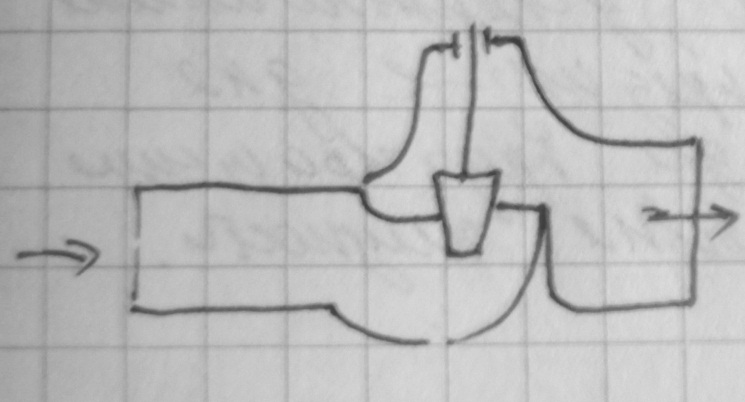

В основном для котлов применяются вентили и задвижки.В задвижке среда прижимает тарелку и уплотняет ее, что затрудняет ее открытие и закрытие. В вентиле среда давит на тарелку и разуплотняет ее. В вентиле многократный разворот среды ξ=2,5 (коэффициент гидравлического сопротивления), в задвижке ξ=0,25.Зависимость расхода среды от хода клапана:

В качестве запорных органов используют задвижки, так же приминяют и вентили, но в основном при проходном диаметре до 50 мм. Вентили предназначены для регулирования расхода и в качестве регулирующихклапонов. Тарелка выполняется в виде скалки, двойной скалки или золотника.

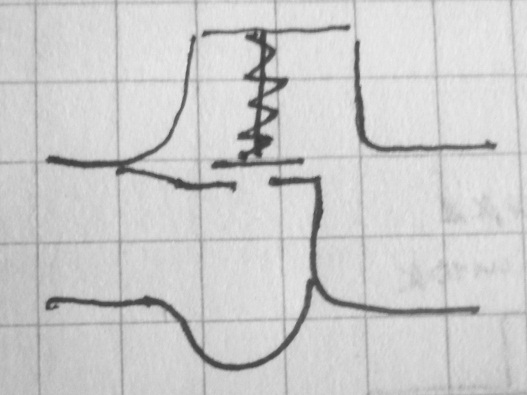

П редохранительная арматура: использубтся обратные клапана, которые пропускают среду только в одном направлении и не позволяют двигаться в обратном.
