Практична робота №16

Дослідження будови і роботи 4-5-10-ти ступінчастих коробок передач.

Мета роботи: дослідити будову і роботу 4-5-10-ти ступінчастих коробок передач.

Обладнання та матеріали:

1. Коробка переключення передач (КПП).

2. Схеми та плакати КПП.

3. Набір інструменту водія .

4. Інструкція з техніки безпеки.

Загальні відомості:

1. 10-т ступінчаста коробка передач автомобіля КАМАЗ.

Коробка передач состоит из следующих основных узлов: основного четырехступен­чатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя пере­дача - зубчатой муфтой. Демультипликатор - планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.

Делитель передач — механический, состоит из одной пары цилиндрических шесте­рен и синхронизатора. Управление делителем пневматическое.

Включение передач

Включение передач производится механически, через двойное Н-включение. Оно де­лится на 5 находящихся рядом друг с другом дорожек. На дорожках 3-4 или 5-6 находится

нейтральное положение рычага.

Рис. 72. Схема включения передач.

а - низший диапазон демультипликатора; b - высший диапазон демультипликатора.

Пружинные фиксаторы постоянно прижимают рычаг к нейтральному положению. Пневматическое переключение демультипликатора происходит автоматически при переме­щении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.

Предварительный выбор передачи в делителе производится перемещением переклю­чателя пневматического крана, установленного в рукоятке рычага переключения передач, в положение В или Н Передача в делителе переключается после нажатия на педаль сцепления. Смотря по условиям использования транспортного средства, можно на любой передаче поль­зоваться делителем.

Сервоусилитель

Сервоусилитель состоит из управляющего блока и двухпозиционного цилиндра. Включение передач в коробке передач производится как было описано выше, только с пнев­матическом усилением.

Преимущество: снижение усилия переключения передач.

Длительное включение передач с высокой ручной силой способствует повышенному износу синхронизаторов.

Коробка передач в зависимости от модели автомобиля может быть укомплектована коробкой отбора мощности.



Коробка передач модели 15— механическая, трехходовая, десятиступенчатая с делителем, снабженным синхронизаторами.

Управление коробкой передач механическое, дистанционное, качающимся рычагом, установленным на двигателе, управление делителем —пневматическое с помощью переключателя на рычаге переключения передач.

Общее число передач : 10 вперед и 2 назад:

Передаточные числа:

первая передача	низшая	7,82
	высшая	6,38*
вторая передача	низшая	4,03
	высшая	3,29*
третья передача	низшая	2,50
	высшая	2.04*
четвертая передача	низшая	1,53
	высшая	1,25*
пятая передача	низшая	1,0
	высшая	0,815
задний ход	низшая	7,38
	высшая	6,02*

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ, ПРИЧИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность	Возможная причина	Способ устранения
Затруднено включение передач в коробке	Неполное выключение сцепления (сцепление «ведет»)	Отрегулируйте привод сцепления
Самовыключение передач в делителе	Нарушена регулировка хода рычага делителя	Отрегулируйте ход рычага
Не включаются передачи коробки передач или происходит самовыключение передач при движении автомобиля	Нарушена регулировка дистанционного привода или ослабло крепление рычагов тяг привода	Отрегулируйте привод или подтяните крепления рычагов
Не включаются передачи в делителе	Нарушена регулировка зазора в клапане включения делителя	Отрегулируйте зазор

2. Коробка переключення передач автомобіля ВАЗ.

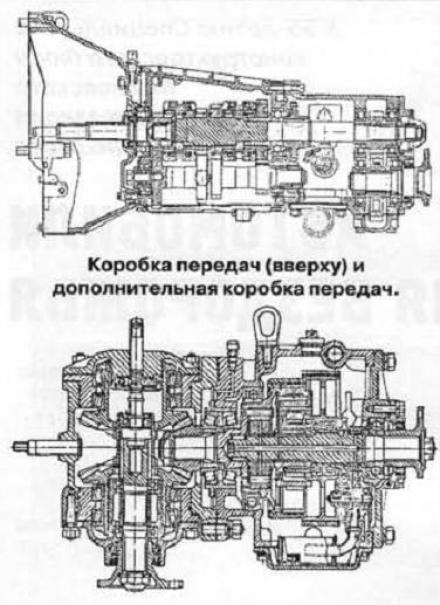

Коробка передач имела три вала: ведущий, промежуточный и ведомый. Шестерни 1 -й, 2-й и 3-й передач, смонтированные на ведомом валу, находились в постоянном зацеплении с соответствующими шестернями промежуточного вала. Эти шестерни могли свободно вращаться на ведомом валу, а при включении передачи соответствующая шестерня соединялась с валом посредством скользящих муфт. Для уменьшения шума, повышения плавности зацепления и увеличения долговечности шестерни изготовили косозубыми.

Привод включения передач — механический, состоял из рычагов и тяг. Перемещением рычага переключения передач, расположенного справа от водителя, одновременно включались соответствующие передачи в обеих коробках передач. Передачи в коробке передач переключались на стоянке. Коробка передач являлась диапазонной (служила для выбора передачи в зависимости от вида преодолеваемой поверхности).

Дополнительная коробка передач — планетарная, со встроенным механизмом обратного хода. При включении 1 -й передачи рычаг управления дополнительными коробками передач (слева от водителя) устанавливался вперед. При этом ведущий и ведомый валы блокировались через муфту свободного хода и вращались как одно целое, обеспечивая передачу крутящего момента с передаточным числом 2,076.

Контрольні запитання:

1. Призначення та будова КПП.

2. Вміти розповісти про різні види 4-5-10-ти КПП.

3. Основні деталі КПП.

4. Синхоанізатор.

5. Які мастильні оливи заливаються в КПП?
