Тема 3 „Розрахунок та побудова природної, пусковИх та гальмівної характеристик”
3.1 Природна характеристика
Природна характеристика будується по швидкості ідеального холостого ходу та номінальної швидкості
(3.1)
де
; (3.2)
3.2 Пускові характеристики
Для побудови пускових характеристик необхідно знати значення швидкостей при струмі перемикання І2.
3.2.1. Значення швидкості при струмі якоря І1 і увімкнутих резисторах R2, R3
(3.3)
3.2.2. Значення швидкості при струмі якоря І1 і увімкнутих резисторах R2
(3.4)
3.2.3. Значення швидкості при струмі якоря на природній характеристиці
(3.5)
3.2.4. По значенням струму І1 і швидкостям 1, 2, 3 будуються пускові характеристики (рис.3.1).
3.3 Гальмівна характеристика
Для побудови гальмівної характеристик необхідно визначити допустимий струм противмикання Іпр та швидкість, з якої починається гальмування. При роботі приводу вхолосту приймається швидкість 0, при номінальному навантаженні – Н. По координаті точки (-Іпр) і 0(Н) та швидкості (-0) будується гальмівна характеристика противмикання.

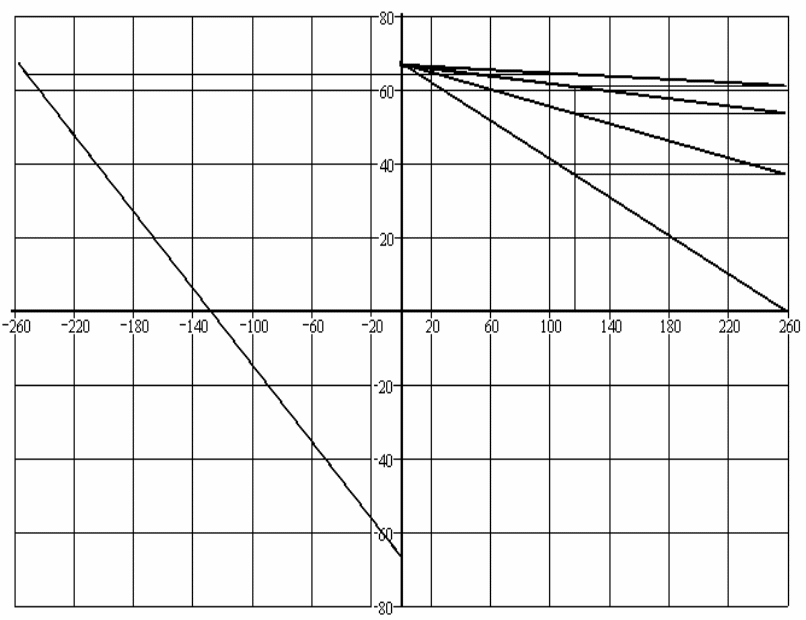

Рисунок 3.1 – Пускові характеристики
Тема 4 „Розрахунок та побудова перехідних процесів струму та швидкості при пуску і гальмуванні”
Розрахунок перехідних процесів пуску та гальмування здійснюється на підставі виразів
(4.1)
(4.2)
де і, іі – поточне значення швидкості та струму за час ti;
КІНЦ, і КІНЦ – кінцеве значення швидкості та струму;
ПОЧ, іПОЧ – початкове значення швидкості та струму;
ТМі – стала часу на відповідній пускові характеристиці,
(4.3)
Поточне значення часу доцільно приймати рівним 1ТМі,, 2ТМі,, 3ТМі,, 4ТМі,.
Тоді
(4.4)
На першій пусковій характеристиці ПОЧ=0, КІНЦ=1; іПОЧ=І1, іКІНЦ =І2.
На другій пусковій характеристиці ПОЧ=1, КІНЦ=2; іПОЧ=І1, іКІНЦ =І2 і так далі.
На гальмівній характеристиці противмикання стала часу визначається
(4.5)
Початкове значення швидкості та струму при гальмуванні противмиканням вхолосту
ПОЧ=0 (або С чи Н), іПОЧ=0, іКІНЦ =ІПР.
Час роботи електроприводу на будь-якій характеристиці
(4.6)
При роботі вхолосту ІС=0.
Результати розрахунків перехідних процесів отриманих за допомогою комп’ютера наведені на рис.4.1.
Перелік посилань
Зимин Е.Н., Яковлев В.Н. Автоматическое управление электроприводами.-М.: Высшая школа, 1979.–318с.
Вешеневский С.М. Характеристики двигателей в электроприводе.–М.: Энергис.– 372с.
Низимов В.Б. «Расчет статических характеристик тиристорного электропривода постоянного тока». Методические указания, ДИИ, 1985.–23с.
Сиротин А.Л. Автоматическое управление электроприводами.–М.: Высшая школа, 1979.–318с.
Справочник по автоматизированному электроприводу/ Под ред.В.А.Елисеева и А.В.Шинянского.–М.:Энергоатомиздат, 1983.–616с.

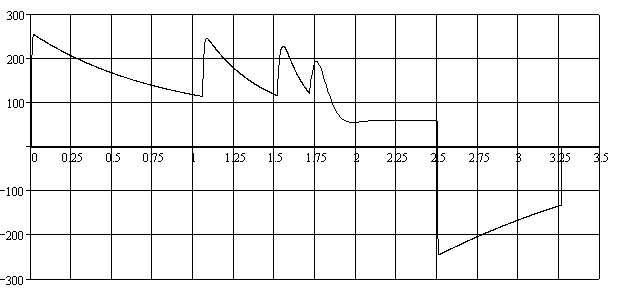

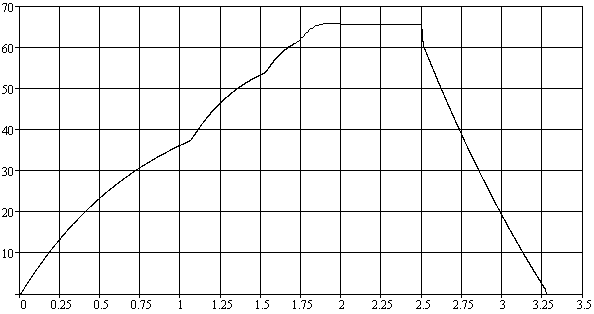

Рисунок 4.1 – Результати розрахунків перехідних процесів пуску та гальмування
