Федеральное государственное автономное
образовательное учреждение
высшего профессионального образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт педагогики, психологии и социологии
Кафедра «Инженерной и компьютерной графики»
Отчет о практической работе
Электрическая дрель
Преподаватель __________ В.Л. Тюканов
подпись, дата
Студент ИП09-01 090902526 __________ Е.В. Трегуб
подпись, дата
Красноярск 2012г.
ЗАДАНИЕ
Тема: Электрическая дрель
Задание: 1. Дать описание изготовления патрона
2. Дать описание изготовления шпинделя
3. Дать описание изготовления корпуса
4. Дать описание изготовления электродвигателя
5. Дать описание изготовления редуктора
6. Дать описание изготовления шестеренок
Содержание
Введение ………………………………………………..………………………………3
1 Устройство дрели………………………………………………..…………………...7
2 Принцип работы дрели………………………………………………………………5
3 Деталировка дрели………………………………………………………………...…6
4 Патрон………………………………………………………………………………...7
5 Шпиндель……………………………………………………………………....……11
6 Корпус………………………………………………………………………………..12
7 Электродвигатель…………………………………………………………………...14
8 Редуктор……………………………………………………………………………..17
9 Шестеренки………………………………………………………………………….19
Список использованных источников …………………………………………..…...22
ВВЕДЕНИЕ
Дрель – ручной, пневматический или электрический инструмент, предназначенный для сверления отверстий при проведении строительных, отделочных, столярных, слесарных и других работ.
Электрическую дрель (рис. 1) – обычная предназначена для сверления отверстий в относительно мягком материале, обычно это дерево. С использованием специальных свёрл, им можно сверлить более твёрдые материалы, такие как металл и кирпич, но это достаточно сложно, и поэтому этот инструмент в работе с данными материалами не используется.

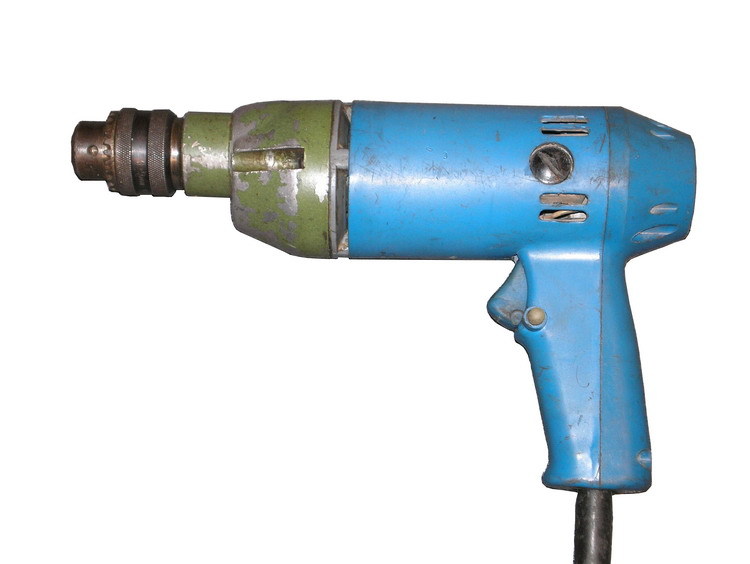

Рисунок 1 – Дрель
1 Устройство дрели
Рисунок 2 – Устройство дрели
Дрель (рис. 2) состоит из следующих частей: электродвигателя (1), сменных насадок (3), редуктора (2) с цилиндрическими косозубыми шестернями и механизмом переключения скоростей (4). Внутри сменных накладок (3) установлен электронный выключатель (5), который имеет курковый привод бесступенчатого регулирования чисел оборотов, фиксацию включенного положения (6) и винт установки промежуточных фиксированных значений чисел оборотов (7). Двойная изоляция машины осуществляется за счет выполнения корпуса машины из пластмассы.
Питание электродвигатель получает от сети переменного тока частотой 50 Гц и напряжения 220 В. Вал ротора электродвигателя установлен на двух шарикоподшипниках, один из которых расположен в корпусе, а другой в промежуточном щите. На переднем конце вала нарезана косозубая шестерня.
Двухступенчатый двухскоростной редуктор (2) состоит из двух пар зубчатых колес, из которых два колеса, установленные на шпинделе (8) могут перемещаться в осевом направлении и изменять частоту его вращения. Шпиндель вращается в двух подшипниках, один из которых – шариковый (9) установлен в корпусе редуктора, а другой – подшипник скольжения (10) в промщите. Для крепления сверлильного патрона (11), шпиндель имеет резьбу или конус Морзе. Машина снабжена токопроводящим кабелм со штепсельной вилкой (12).
