Управление внешним видом навигатора проекта
Рисунок 5.5.4 – Панель инструментов для управления внешним видом навигатора проекта
Для управления внешним видом навигатора проекта используются панели, содержащие следующие инструменты (в соответствии с рисунком 5.5.4):
– выбор размера иконок объектов структурного дерева в левой части навигатора:
– маленькие (значение по умолчанию) (в соответствии с рисунком 5.5.5):
Рисунок 5.5.5 – Маленькие иконки в левом окне навигатора
–
большие (в
соответствии с рисунком 5.5.6):

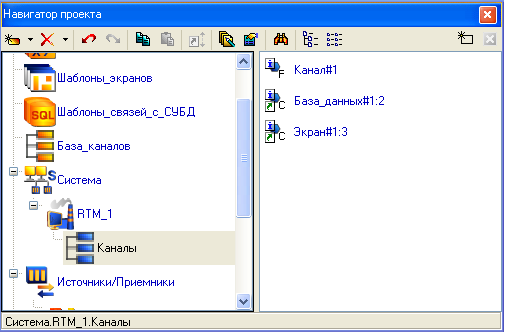

Рисунок 5.5.6 – Большие иконки в левом окне навигатора
–
выбор вида
представления объектов структурного
дерева в правой части навигатора:
– большие иконки (в соответствии с рисунком 5.5.7):

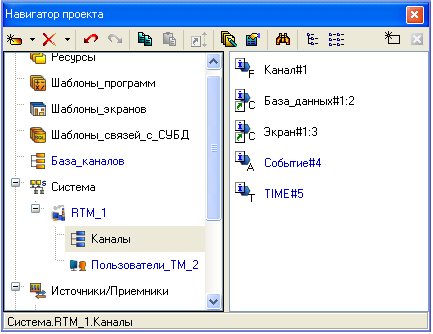

Рисунок 5.5.7 – Большие иконки в правом окне навигатора
–
маленькие иконки
(в соответствии с рисунком 5.5.8):
Рисунок 5.5.8 – Маленькие иконки в правом окне навигатора
–
список (значение
по умолчанию(в соответствии с рисунком
5.5.9)):
Рисунок 5.5.9 – Расположение объектов в виде списка
–
подробно. При
использовании этой опции в правой части
навигатора выводится та же информация
об объекте, что и на вкладке Информация
окна свойств (в соответствии с рисунком
5.5.10):

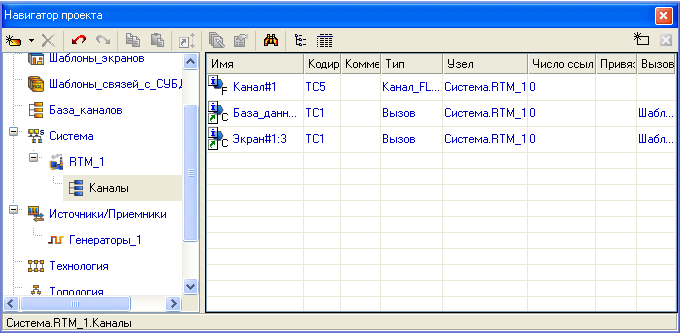

Рисунок 5.5.10 – Подробная информация об объекте
–
открыть дополнительное
окно навигатора проекта. С помощью этой
команды можно одновременно открыть
несколько окон навигатора, для каждого
из которых можно задать свой внешний
вид (в соответствии с рисунком 5.5.11):
Рисунок 5.5.11 – Использование нескольких окон навигатора
– закрыть окно навигатора проекта.
Создание объектов структуры
Для создания объектов структуры (компонентов и групп компонентов) используются типовые команды меню Проект, контекстного меню и панели инструментов навигатора.
При создании канала класса CALL с предустановленным свойством вызов в соответствующем слое шаблонов создается шаблон, вызываемый каналом. В навигаторе могут быть созданы следующие каналы класса CALL с предустановленным свойством вызов:
Экран – канал с вызовом шаблона экрана;
Программа – канал с вызовом шаблона программы;
Документ – канал с вызовом шаблона документа;
Связь с БД – канал с вызовом связи с базой данных.
Меню Проект, контекстное меню и панель инструментов навигатора содержат команды создания только тех объектов, которые может содержать выделенный слой/группа.
При редактировании сохраненного проекта (в том числе после выполнения команды Сохранить/Сохранить как) вновь созданные структурные объекты и объекты, их содержащие, выделяются в навигаторе синим шрифтом (в соответствии с рисунком 5.5.12):
Рисунок 5.5.12 – Выделение при редактировании синим шрифтом вновь созданных объектов
Имена и идентификаторы объектов структуры
В качестве имени объекта структуры можно использовать произвольное строковое выражение. Первый символ имени не может быть цифрой.
При экспорте узла ИС создает директорию с его именем (пробелы заменяются символами «_») – это нужно учитывать при задании имени узла в случае его размещения на аппаратном средстве, работающем под управлением DOS.
МРВ считывает первые 32 символа имени объекта.
Каждому объекту структурного дерева при его создании присваивается по определенному алгоритму уникальный идентификатор (ID), отображаемый во всплывающей подсказке.
Объекты, входящие в группу, имеют в этой группе свои порядковые номера (по списку) – поэтому, например, в группе могут существовать объекты с одним и тем же именем. Для изменения порядка расположения объектов в группе (и соответствующего изменения их порядковых номеров) используется операция перемещения в пределах группы.
Имя объекта структуры не является его идентификатором.
Узлы нумеруются (начиная с 0) по порядку их создания в проекте и сохраняют свои порядковые номера при любых операциях с узлами в ИС.
