V3: Посадки типовых соединений

I:1 В обозначении внутренней резьбы М12-6Н шаг резьбы…+: крупный+: Крупный

I:2Класс точности подшипника качения 4-2316…+:4+: четвертый

I:3 Вид сопряжения цилиндрической передачи 9-8-7 Cd/II ГОСТ 1643-81…+:С

I:4общей нормали – расстояние между разноименными боковыми поверхностями зубьев+: длина+: Длина

I:5расстояние по нормали между нерабочими профилями зубьев сопряженных колес+: боковой зазор+: Боковой зазор

I:6:… длины общей нормали – разность между наибольшей и наименьшей действительными длинами общей нормали в одном и том же зубчатом колесе+: колебание+: Колебание

I:7Для зубчатых колес и передач установлено двенадцать…точности+: степеней+: Степеней

I:8 расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном ос+:и резьбы+: шаг резьбы+: Шаг резьбы

I:9Посадки по внутреннему диаметру подшипника осуществляются в системе …+: отверстия+: Отверстия

I:10: Посадки по наружному диаметру подшипника осуществляются в системе…+: вала+: Вала

I:11: Посадки метрических резьб с натягом предусмотрены только в системе…+: отверстия+: Отверстия

I:12: Шпоночное соединение осуществляется в системе…+: вала+: Вала

I:13: Шпоночное соединение применяют для передачи крутящих моментов…

+: когда к точности центрирования не предъявляют особых требований

+: если по условиям сборки нельзя назначить посадку с натягом

I:14Для циркуляционно-нагруженного внутреннего кольца подшипника качения на вращающийся вал может применяться посадка…+:

I:15Рекомендуемые посадки для установки подшипников качения в отверстие вращающегося при циркуляционном нагружении…+:

I:16Колебательно нагруженные кольца подшипников устанавливают в корпус по посадке…+:

I:17Для местно нагруженного внутреннего кольца подшипника качения может применяться посадка…+:

I:18Центрирование шлицевых прямобочных соединений по боковым поверхностям зубьев применяют:

+: при реверсивном движении

+: при передаче больших крутящих моментов

I:19В эвольвентных шлицевых соединениях наибольшее распространение получил способ центрирования…

+: по боковым поверхностям зубьев

I:20Расшифруйте условное обозначение i- 40×2× × ГОСТ 6033-80+: шлицевое эвольвентное соединение с центрированием по внутреннему диаметру с посадкой

I:21Расшифруйте условное обозначение d-6 26 ×32 ×6

+: проямобочное шлицевое соединение с центрированием по внутреннему диаметру с посадкой

I:22Соответствие между поверхностями шпоночного соединения и полем допуска

L1: ширина шпонки

L2: ширина паза вала

L3: ширина паза втулки

L4: длина шпонки

L5: длина паза вала

R1: h9

R2: H9

R3: Д10

R4: h14

R5: H15

I:23Соответствие между поверхностями шпоночного соединения и полем допуска

L1: ширина шпонки

L2: ширина паза втулки

L3: ширина паза вала

L4: длина паза вала

L5: длина шпонки

R1: h9

R2: Js9

R3: N9

R4: H15

R5: h14

I:24Соответствие между параметрами и полем допуска резьбового соединения М42×2-5Н6Н/4g

L1: наружный диаметр наружной резьбы

L2: средний диаметр наружной резьбы

L3: внутренний диаметр наружной резьбы

L4: наружный диаметр внутренней резьбы

L5: средний диаметр внутренней резьбы

L6: внутренний диаметр внутренней резьбы

R1: 4g

R2: 4g

R3: не регламентируется

R4: не регламентируется

R5: 5H

R6: 6H

I:25 Соответствие между параметрами и полем допуска резьбового соединения М20×1,5 -

L1: наружный диаметр наружной резьбы

L2: средний диаметр наружной резьбы

L3:внутренний диаметр наружной резьбы

L4: наружный диаметр внутренней резьбы

L5: средний диаметр внутренней резьбы

L6: внутренний диаметр внутренней резьбы

R1: 6g

R2: 7g

R3: не регламентируется

R4: не регламентируется

R5: 8H

R6: 8H

I:26Последовательность записи условного обозначения зубчатых передач:

1: степень точности по нормам кинематической точности

2: степень точности по нормам плавности работы

3: степень точности по нормам контакта зубьев

4: вид сопряжения

5: вид допуска на боковой зазор

I:27Последовательность записи условного обозначения резьбовой наружной поверхности

1: обозначение геометрических параметров

2: обозначение поля допуска среднего диаметра наружной резьбы

3: обозначение поля допуска наружного диаметра наружной резьбы

4: длина свинчивания

V3: Выбор методов и средств измерений, контроля параметров деталей машин

I:1Для контроля размера ø 40Н6 следует использовать…

+: калибры-пробки ø40Н6

I:2Для измерения параметров характеризующих боковой зазор применяют…

+: нормалемер

I:3: Для измерения параметров, характеризующих кинематическую точность применяют…

+: биениемер

I:4Распространенный способ выбора средств измерений производится по известным значениям…

+: допуска размера

+: номинального размера

I:5Высотные параметры шероховатости нельзя измерить на…+: инструментальном микроскопе

I:6Шаговые параметры шероховатости нельзя измерить на…

+: профилометре

I:7: Поэлементный контроль шлицевых поверхностей осуществляют…калибрами

+: непроходными

+: Непроходными

I:8Комплексный контроль шлицевых поверхностей осуществляют…калибрами

+: проходными

+: Проходными

I:9Для измерения среднего диаметра наружной резьбовой поверхности применяют…

+: универсальный микроскоп

I:10Для контроля размера М18×2-6Н следует использовать…

+: резьбовые калибры-пробки

V3: Размерные цепи

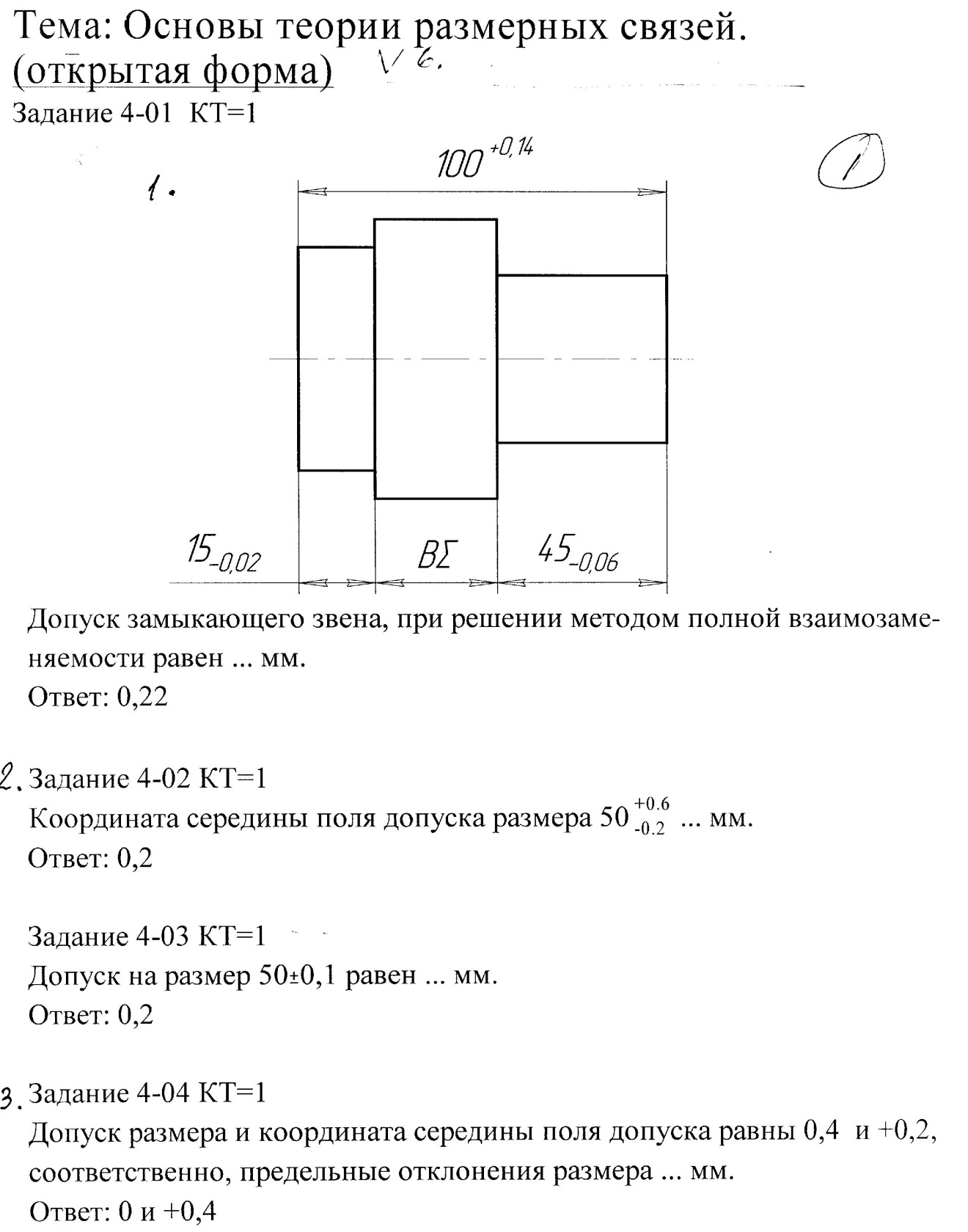

I:1

Допуск замыкающего звена, при решении методом полной взаимозаме­няемости равен ... мм. +: 0,22

I: 2: Координата середины поля допуска размера ... мм. +: 0,2

I: 3

Допуск размера и координата середины поля допуска равны 0,4 и +0,2, соответственно, предельные отклонения размера ... мм. +: 0 и +0,4

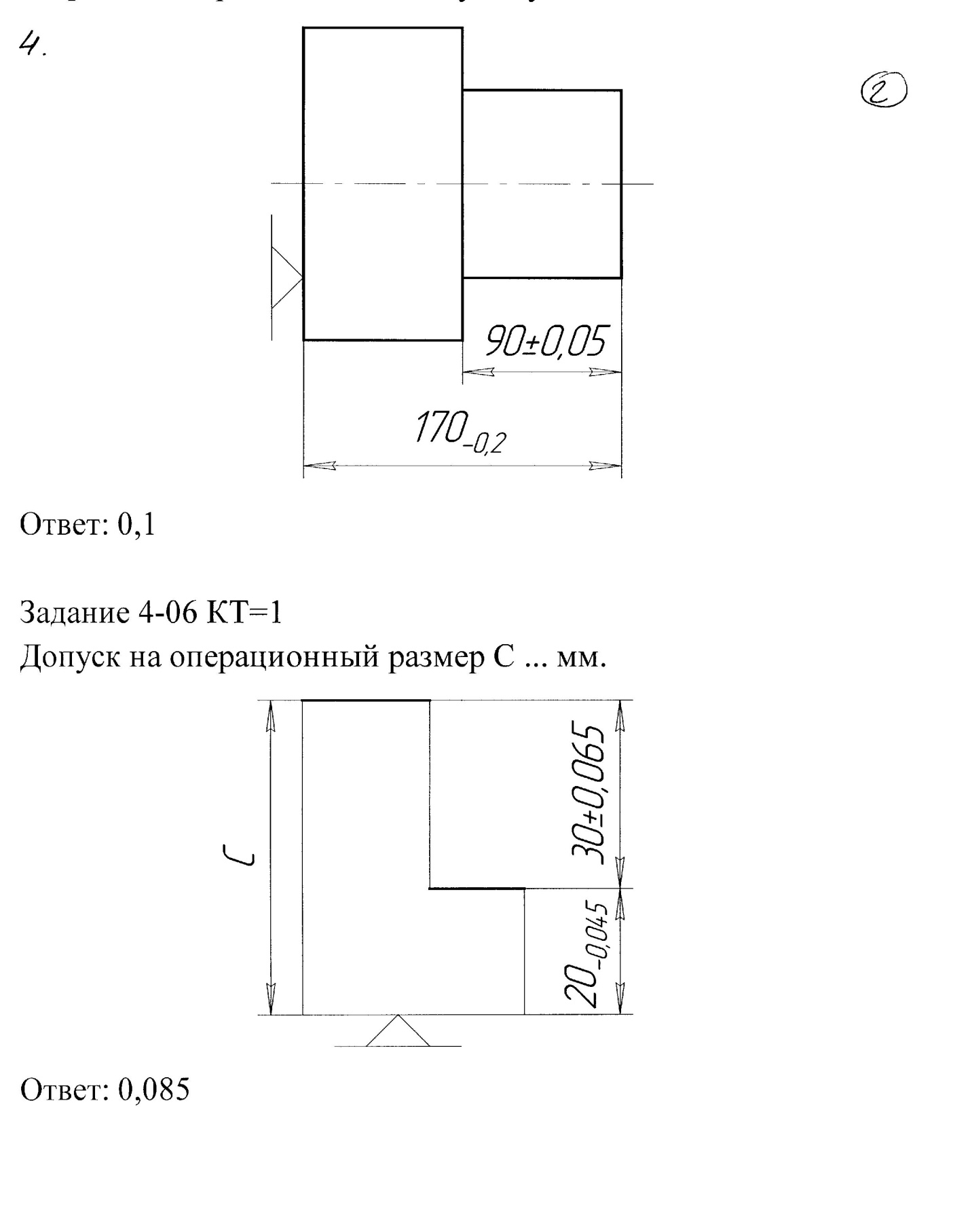

I: 4: Координата середины поля допуска увеличивающего звено…. мм.

+: 0,1

I: 5... -совокупность взаимосвязных размеров, образующих замкнутый контур и определяющих взаимное положение поверхностей или осей.+: размерная цепь.

I: 6... - графическое изображение размерной цепи.

+: схема

I: 7. размерная цепь определяет расстояние или относительный поворот между поверхностями или осями поверхностей в изделии.+: конструкторская

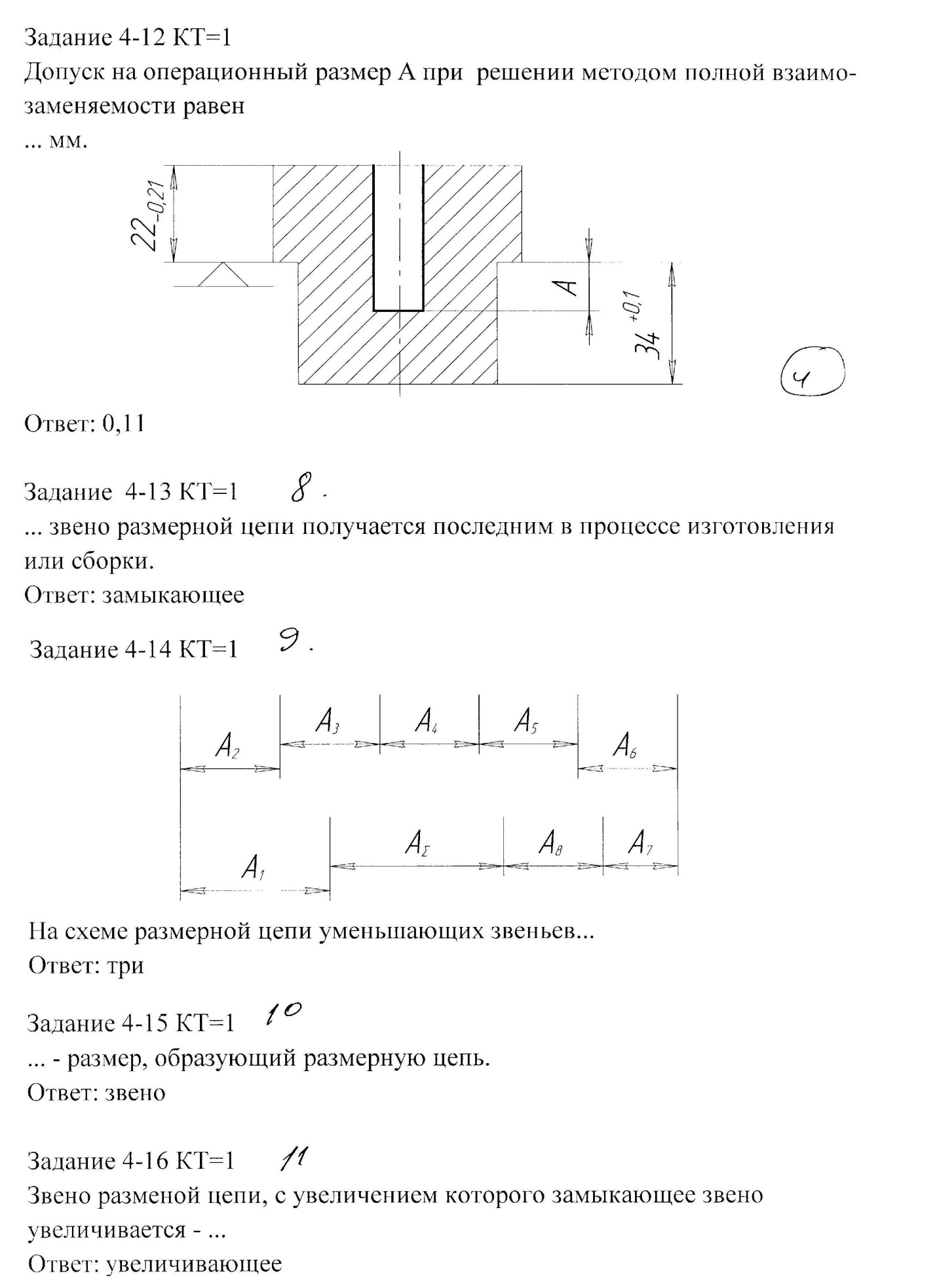

I: 8... звено размерной цепи получается последним в процессе изготовления или сборки.+: замыкающее

I: 9

На схеме размерной цепи уменьшающих звеньев.

+: три

I: 10... - размер, образующий размерную цепь.звено

I: 11 Звено разменой цепи, с увеличением которого замыкающее звено увеличивается - …+: увеличивающее

I: 12 Звено размерной цепи, изменением которого достигается требуемая точность замыкающего звена - …+: компенсирующее

I: 13Номинальный размер ... звена равен разности сумм номинальных размеров увеличивающих и уменьшающих звеньев

+: замыкающего

I: 14Допуск замыкающего звена равен сумме допусков ...+: составляющих звеньев

I: 15Допуск замыкающего звена устанавливается

L1 : в конструкторских размерных цепях

R1 : исходя из служебного назначения изделия

L2: в технологических размерных цепях

R2: в соответствии с допуском на расстояние или относительный поворот детали, которые получают при обработке

LЗ : в измерительных размерных цепях

RЗ : исходя из требуемой точности измерения размеров

I: 16Классификационный признак размерной цепи по

L1 : области применения

R1 : технологическая

L2: месту в изделии

R2: детальная

LЗ : расположению звеньев

RЗ : линейная

L4: характеру звеньев

R4: скалярная

I: 17: Метод решения размерной цепи

L1: производство массовой или крупносерийное

R1: вероятностный метод

L2: производство единичное или мелкосерийное, число звеньев m-1≤3

R2 : рас чет на максимум - минимум

LЗ: производство единичное или мелкосерийное, число звеньев m-1≥4

RЗ : вероятностный метод

I: 18Соответствие между видом размерной цепи и ее звеньями

L1 : линейная размерная цепь

R1 : линейный размер

L2: плоская размерная цепь

R2: звенья расположены в одной или нескольких параллельных плоскостях

LЗ : угловая размерная цепь

RЗ : угловой размер

L4: пространственная размерная цепь

R4: звенья расположенные в пространстве под углом

I: 19Основное уравнение размерной цепи

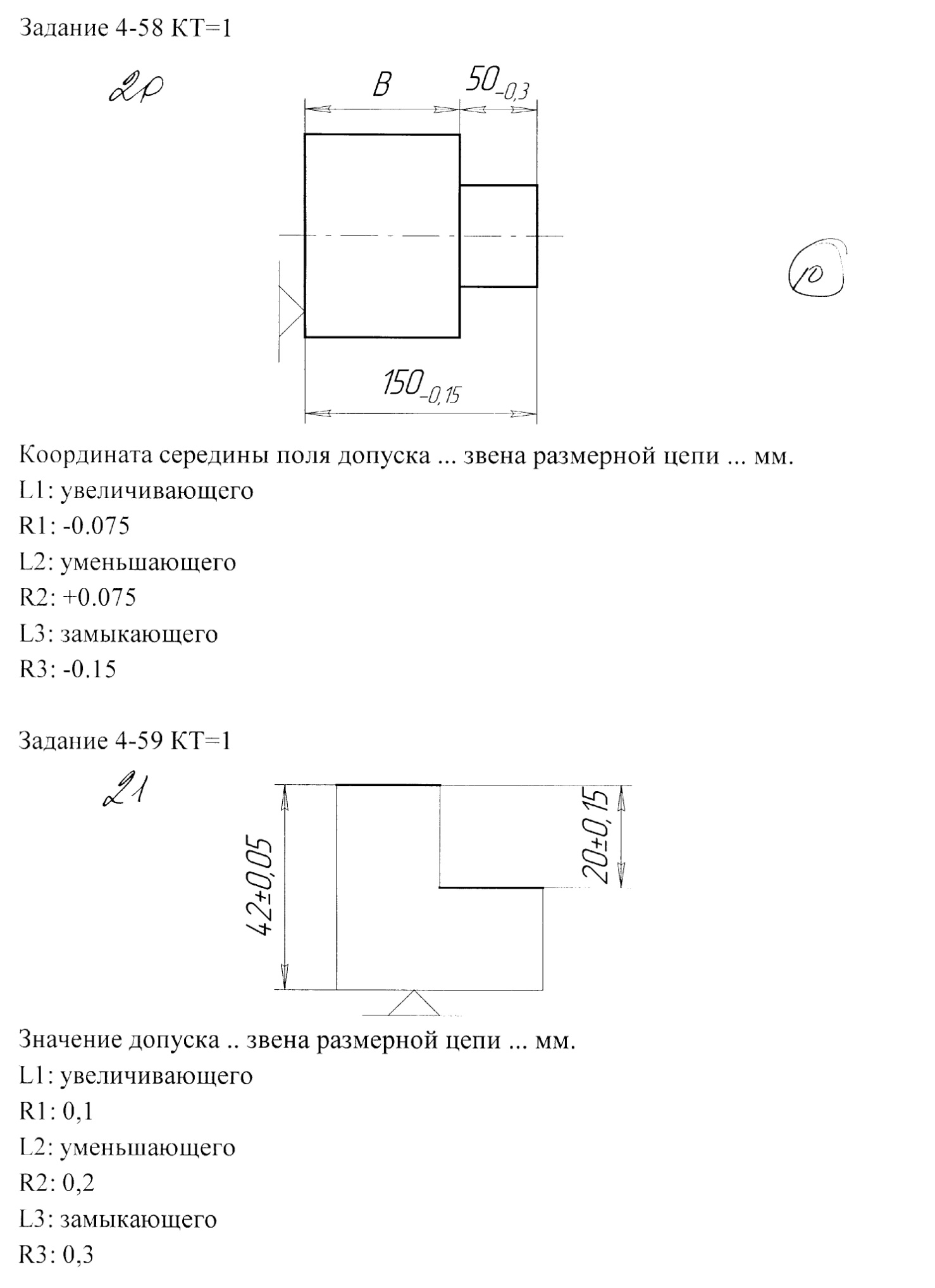

I: 20

Координата середины поля допуска … звена размерной цепи … мм.

L1: увеличивающего

R1:-0.075

L2: уменьшающего

R2: +0.075

LЗ: замыкающего

RЗ:-0.15

I: 21

Значение допуска … звена размерной цепи … мм.

L1: увеличивающего

R1: 0.1

L2: уменьшающего

R2: 0,2

LЗ: замыкающего

R3: 0,3

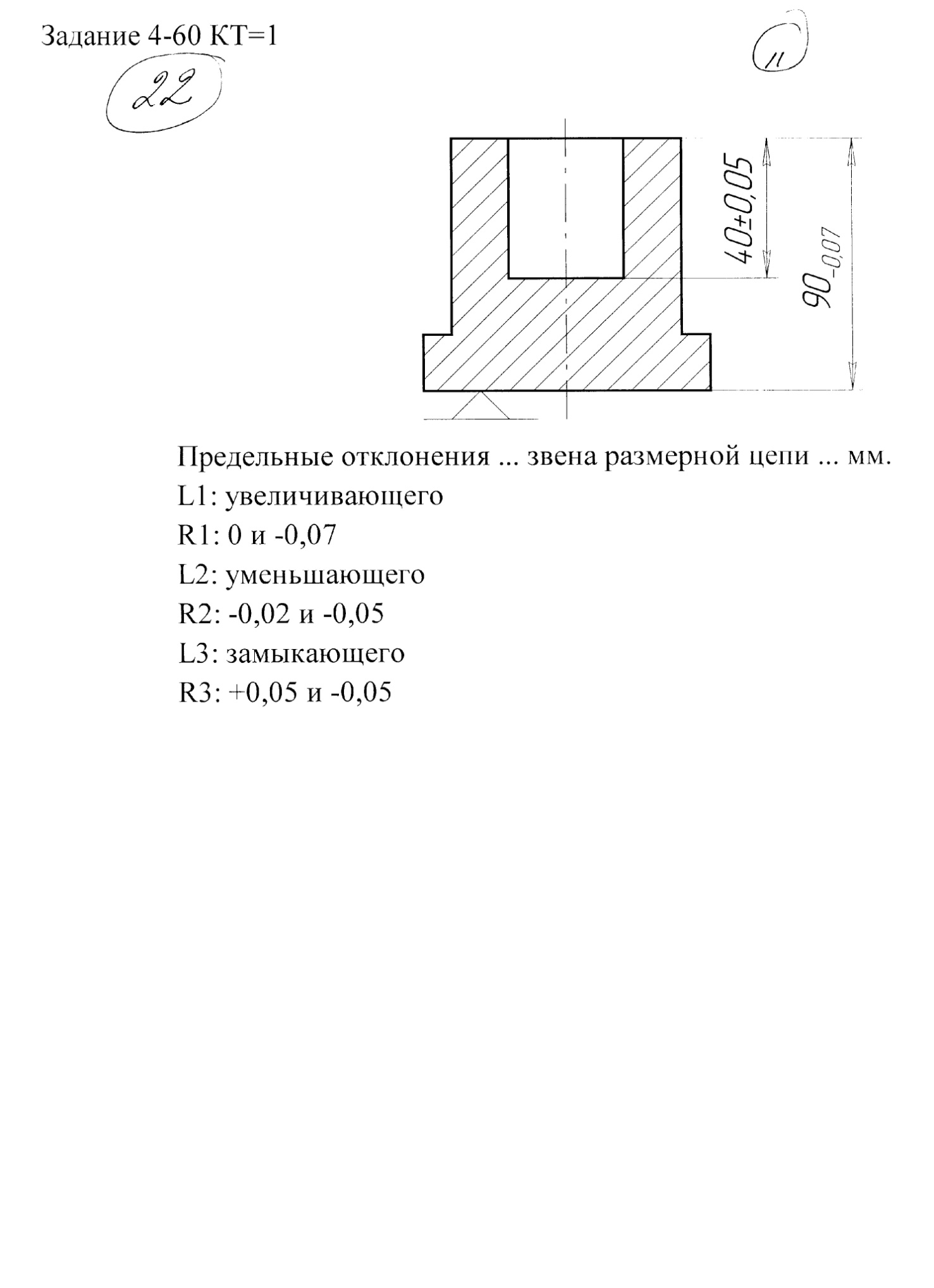

I: 22:

Предельные отклонения … звена размерной цепи ... мм.

L1: увеличивающего

R1: 0 и -0,07

L2: уменьшающего

R2: -0,02 и -0,05

LЗ: замыкающего

RЗ: +0,05 и-0,05
