Структурная схема программы

Рис.1

2.3 Текст программы с описанием

Данный программный продукт будет реализован в интегрированной среде программирования Delphi, разработанной фирмой Borland. Также в ходе разработки используются Oracle- устойчивая, масштабируемая система управления базами данных. Объем занимаемый на диске 2.74 мб. Название файла программного продукта MCCMK.exe. Код программы будет показан в ПРИЛОЖЕНИЕ 1. Вызов программы с цифровых носителей невозможен, т.к. программа работает с определенной базой данных, доступ к которой возможен только на предприятии, на котором делалась разработка.

Входные данные- входными данными является таблица со списоком маршрутных карт.

Выходными данными- выходными данными будет являться экранная форма с 2мя деревьями(по каждому из маршрутов). Гриды со спецификациями, операциями, отличиями.

2.4 Описание процесса отладки

При отладке данной программы использовался компилятор, встроенный в интегрированную среду программирования Delphi. Для целей отладки существуют специальные отладочные программы, которые дают программисту детальную информацию о работе отлаживаемой программы, вплоть до контроля данных по каждой выполненной команде. Работа с отладочной программой облегчает труд программиста. Убедиться, что программа работает правильно можно только в процессе проверки ее работоспособности, то есть тестирования. Ошибки возникающие при работе с программой может не правильно ввести входные данные или совсем их не ввести.

2.5 Инструкция пользователя

Чтобы запустить программу нужно открыть файл MCCMK.exe после чего ввести свои данные (Username, Password). После чего открывается главная форма «Выбор маршрутов».

Программный продукт «Модуль сравнения содержания маршрутных карт» имеет 2 основных экранных формы:

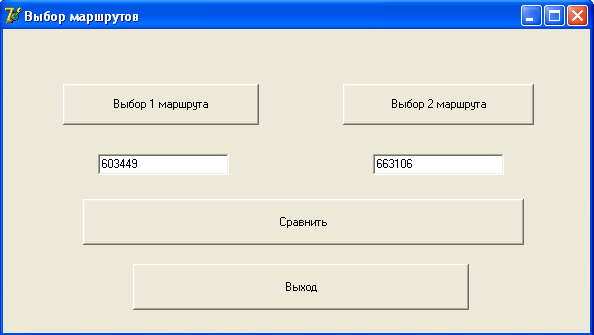

Рис 1- главная форма

Программа очень проста в использовании. Существует 4 основных пункта: «Выбор 1 маршрута», «Выбор 2 маршрута», «Сравнить», «Выход».

При нажатии на кнопку «Выбор 1 маршрута» откроется экранная форма «Просмотр-выбор» в этой форме можно выбрать для сравнивания всевозможные маршруты на предприятии.

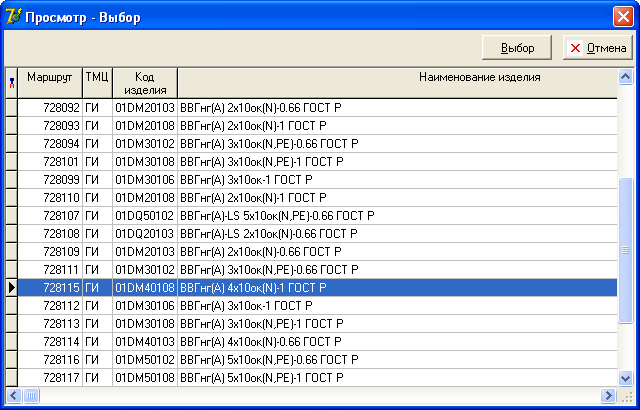

Рис 2- форма «Просмот-выбор»

При нажатии на кнопку «Выбор 2 маршрута» откроется форма «Просмотр-выбор» так же выбор маршрута.

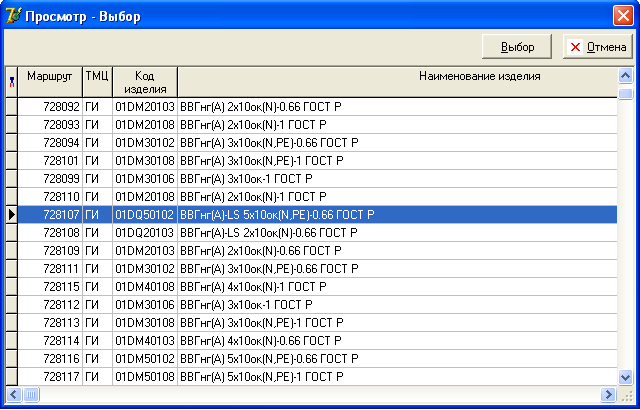

Рис 3- форма «Просмот-выбор»

При нажатии на кнопку «Сравнить» откроется экранная форма «Сравнение маршрутных карт».

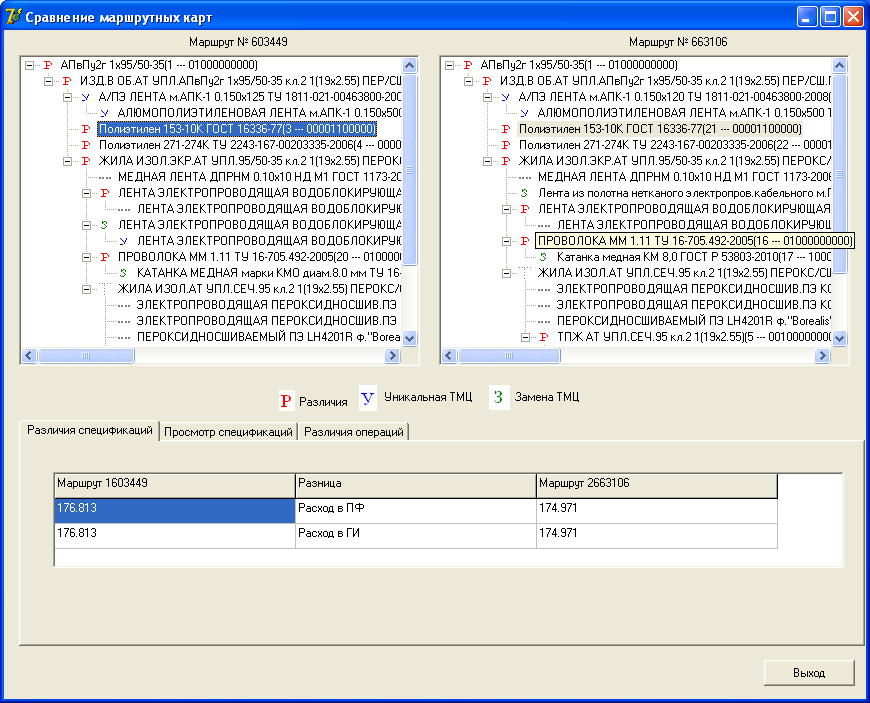

Рис 4- Сравнение маршрутных карт

На форме «Сравнение маршрутных карт» можно проанализировать 2 маршрута отображающихся в виде деревьев. При переходе между элементами дерева отображается аналогичный элемент другого дерева. Между этими маршрутами есть свои операции: Различия (Р), Уникальность ТМЦ (У), Замена ТМЦ (З). Так же мы видим 3 вкладки: «Различия спецификаций», «Просмотр спецификаций», «Различия операций».

По нажатию на вкладку «Различия спецификаций» будут отображаться номера этих маршрутов и различия между ними.

По нажатию на вкладку «Просмотр спецификаций» показывается содержимое 2х текущих строк сравневаемых маршрутных карт.

По нажатию на вкладку «Различия операций» показ строк операций привязанных к текущим строкам маршрутных карт.

При нажатии на кнопку «Выход» программа закроется.
