4-осныйполувагонсразгрузочнымилюкамииглухимиторцевымистенами, модель 12-296

Для перевозки инертных насыпных, крупнокусковых грузов, не требующих защиты от атмосферных осадков

Номер проекта



295.00.001-03



Базавагона,мм



8650















Техническиеусловия



ТУ24.05.001.113-02



Длина, мм:



















Модель вагона



12-296





поосямсцепления автосцепок



13920









по концевымбалкамрамы



12700

Тип вагона



600



















Изготовитель



ОАО″Алтайвагон″



Ширина максимальная, мм



3130















Грузоподъемность, т



70

69,5



Высота от УГР, мм:



















Массатарывагона (min/max), т



23,0/ 24,0

23,0/ 24,5



максимальная



3495











до нижней обвязки



1040

Нагрузка:











статическая осевая, кН(тс)



230,5 (23,5)











Количество осей, шт.



4

погонная, кН/м(тс/м)



57,6(5,88)















Модель 2-осной тележки



18-100















Объем кузова, м3



76





Наличиепереходной площадки



нет















Скоростьконструкционная, км/ч



120





Наличиестояночноготормоза



есть

















Габарит



1-Т











































Внутренниеразмеры кузова, мм:





ширина



2911

длина



12722

высота



2060





Количество разгрузочных люков, шт



14







Уголоткрывания крышек люков, град:





средних



31

над-тележечных



29

надтормознымоборудованием



27





Годпостановки на серийноепр-во



2003





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

30

4-осныйполувагонсразгрузочнымилюкамииглухимиторцевымистенами,

модель 12-296-01

Для перевозки инертных насыпных, крупнокусковых грузов, не требующих защиты от атмосферных осадков

Номер проекта



295.00.001-03







Техническиеусловия



ТУ24.05.001.113-02





Модель вагона



12-296-01





Тип вагона



600







Изготовитель



ОАО″Алтайвагон″





Грузоподъемность, т



70





Массатарывагона (min/max), т



23,0/ 24,5







Нагрузка:





статическая осевая, кН(тс)



230,5 (23,5)

погонная, кН/м(тс/м)



57,6(5,88)





Объем кузова, м3



83





Скоростьконструкционная, км/ч



120







Габарит



1-Т













Базавагона, мм



8650







Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3130







Высота от УГР, мм:





максимальная



3495

до нижней обвязки



1040





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть

























Внутренниеразмеры кузова, мм:





ширина



2911

длина



12722

высота



2060





Количество разгрузочных люков, шт



14







Уголоткрывания крышек люков, град:





средних



31

над-тележечных



29

надтормознымоборудованием



27





Годпостановки на серийноепр-во



2004





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

31

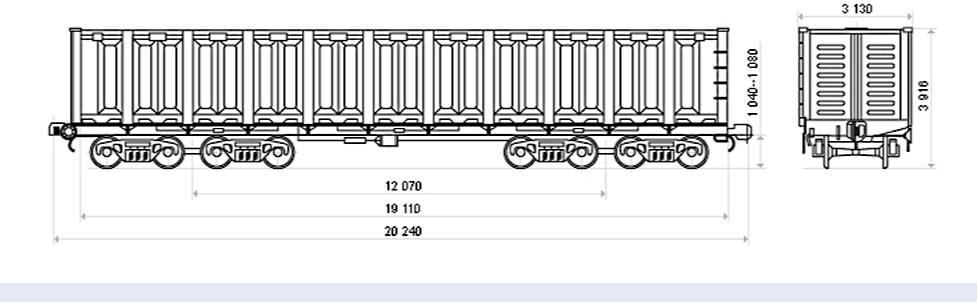

8-осныйполувагон,модель 12-508

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



508.00.000-4







Техническиеусловия



ТУ3-525-69





Модель вагона



12-508





Тип вагона



612







Изготовитель



ФГУП «ПО УВЗ»





Грузоподъемность, т



125





Массатарывагона,т



45,174







Нагрузка:





статическая осевая, кН(тс)



209,44 (21,35)

погонная, кН/м(тс/м)



82,8 (8,44)





Объем кузова, м3



137,5





Скоростьконструкционная, км/ч



120







Габарит



1-Т





Базавагона,мм



12070













Длина, мм:





по осям сцепленияавтосцепок



20240

по концевымбалкамрамы



19110





Ширина максимальная, мм



3130







Высота от УГР, мм:





максимальная



3916

до нижней обвязки



1459





Количество осей, шт.



8





Модель 4-осной тележки



18-101







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть





Количество торцевых дверей



2





Площадь пола, м2



54,7

























Внутренниеразмеры кузова, мм:





ширина



2790

длина



18758

высота



2450





Ширина дверного проема приоткрытыхдверях, мм



2454





Количество разгрузочных люков



22







Размер разгрузочных люков, мм



1327 х 1540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23

надтормознымцилиндром



27





Годпостановки насерийноепр-во



1963





Годснятия с серийного производства



1977







Возможностьустановки буферов



нет













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

32

4-осныйцельнометаллическийполувагон сразгрузочнымилюкамив полуиторцевымистенами, модель 12-532

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



532.00.000-0







Техническиеусловия



ТУ3-945-76







Модель вагона



12-532









Тип вагона



600









Изготовитель



ФГУП «ПО УВЗ»





Грузоподъемность, т



63; 64; 69







Массатарывагона (min/max), т



21,9/22,8;

21,1/23,1; 22,2/23,2









Нагрузка:







статическая осевая, кН(тс)



215,6(22);

227,85 (23,25)

погонная, кН/м(тс/м)



64,33 (6,56)







Объем кузова, м3



73; 73; 74









Скоростьконструкционная, км/ч



120









Габарит



0-ВМ (01-Т)







Базавагона,мм



8650



















Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3134







Высота от УГР, мм:





максимальная



3484

до нижней обвязки



1416





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Внутренниеразмеры кузова, мм





ширина



2878

длина



12120

высота



2060

























Ширина дверного проема приоткрытых



2530

дверях, мм













Количество, шт.:





торцевых дверей



нет

разгрузочныхлюков



14







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5





Площадь пола, м2



35,5





Годпостановки на серийноепр-во



1972; 1978; 1979





Годснятия с серийного производства



1988; 1980; 1988







Возможностьустановки буферов



нет







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

33

4-осныйцельнометаллическийполувагон сразгрузочнымилюкамииглухимиторцевымистенами,

модель 12-532-01

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



532.00.000-01







Техническиеусловия



ТУ3-945-76





Модель вагона



12-532-01





Тип вагона



600







Изготовитель



ФГУП «ПО УВЗ»





Грузоподъемность, т



69





Массатарывагона (мин/макс),т



24,1/ 24,9







Нагрузка:





статическая осевая, кН(тс)



228,44(23,31)

погонная, кН/м(тс/м)



64,33 (6,56)





Объем кузова, м3



88





Скоростьконструкционная, км/ч



120







Габарит



0-ВМ (01-Т)





Базавагона,мм



8650













Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3134







Высота от УГР, мм:





максимальная



3484

до нижней обвязки



1416





Количество осей, шт.



4





Модель 4-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть





Количество торцевых дверей



2





Площадь пола, м2



35,5

























Внутренниеразмеры кузова, мм:





ширина



2878

длина



12118

высота



2060





Ширина дверного проема приоткрытыхдверях, мм



2530





Количество разгрузочных люков



14







Размер разгрузочных люков, мм



1327 х 1540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5

надтормознымцилиндром



-





Годпостановки на серийноепр-во



1973





Годснятияссерийногопроизводства



-







Возможностьустановки буферов



нет













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

34

4-осныйцельнометаллическийполувагон сразгрузочнымилюкамииглухимиторцевымистенами,

модель 12-532-02

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защитыотатмосферных осадков

Номер проекта



532.00.000-02







Техническиеусловия



ТУ3-945-76





Модель вагона



12-532-02





Тип вагона



600







Изготовитель



ФГУП «ПО УВЗ»





Грузоподъемность, т



70





Массатарывагона (мин/макс),т



23 / 24







Нагрузка:





статическая осевая, кН(тс)



228,44(23,31)

погонная, кН/м(тс/м)



64,33 (6,56)





Объем кузова, м3



77





Скоростьконструкционная, км/ч



120







Габарит



0-ВМ (01-Т)





Базавагона,мм



8650













Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3134







Высота от УГР, мм:





максимальная



3484

до нижней обвязки



1416





Количество осей, шт.



4





Модель 4-осной тележки



18-100







Наличиепереходнойплощадки



нет







Наличиестояночноготормоза



есть





Количество торцевых дверей



2





Площадь пола, м2



35,5

























Внутренниеразмеры кузова, мм:





ширина



2878

длина



12118

высота



2060





Ширина дверного проема приоткрытыхдверях, мм



2530





Количество разгрузочных люков



14







Размер разгрузочных люков, мм



1327 х 1540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5

надтормознымцилиндром



-





Годпостановки на серийноепр-во



1973





Годснятия с серийного производства



-







Возможностьустановки буферов



нет













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

35

4-осныйцельнометаллическийполувагон сразгрузочнымилюкамив полуиторцевымидверями,

модель 12-532-80

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты от атмосферных осадков

Номер проекта



532.00.000-80







Техническиеусловия



ТУ32ЦВ2580-2006





Модель вагона



12-532-80





Тип вагона



600







Изготовитель



ФГУП «ПО УВЗ»





Грузоподъемность, т



69





Массатарывагона (мин/макс),т



21,1/ 23,1







Нагрузка:





статическая осевая,кН(тс)



223,4 (22,8)

погонная, кН/м(тс/м)



64,33 (6,56)





Объем кузова, м3



73





Скоростьконструкционная, км/ч



120







Габарит



0-ВМ (01-Т)





Базавагона,мм



8650













Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3134







Высота от УГР, мм:





максимальная



3484

до нижней обвязки



1416





Количество осей, шт.



4





Модель 4-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночного тормоза



есть





Количество торцевых дверей



2





Площадь пола, м2



35,5

























Внутренниеразмеры кузова, мм:





ширина



2878

длина



12118

высота



2060





Ширина дверного проема приоткрытыхдверях, мм



2530





Количество разгрузочных люков



14







Размер разгрузочных люков, мм



1327 х 1540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5

надтормознымцилиндром



-





Годпостановки на серийноепр-во



1973





Годснятия с серийного производства



1980







Возможностьустановки буферов



нет













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

36

4-осныйцельнометаллическийполувагон сглухимиторцевымистенами,модель 12-575

Для перевозки по железным дорогам колеи 1435 мм массовых неагрессивных грузов не требующих защиты от атмосферных осадков: насыпных непылевидных, наволочных, штабельных и штучных с креплением их в соответствии с требованиями правил погрузки

Номер проекта



575.00.00.000







Техническиеусловия



ТУ575.00.00.000-2004





Модель вагона



12-575





Тип вагона



-







Изготовитель



ФГУП «ПО УВЗ»







Грузоподъемность, т



66,5 не более





Массатарывагона,т



23,5 ± 0,5







Нагрузка:





статическая осевая, кН(тс)



220.7(22,5)

погонная кН/м(тс/м)



63,4 (6,46)







Объем кузова, м3



62,неболее







Скоростьконструкционная, км/ч



90, неболее







Габарит



RIV Appendix 2. Table 1.17





Базавагона,мм



8650













Длина:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12780





Ширина максимальная, мм



2990







Высота от УГР, мм:





максимальная



3209

до нижней обвязки



1419





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть





Площадь пола, м2



35,25





Удельный объем, м3 /т



0,93

























Внутренниеразмеры кузова, мм:





ширина



2765

длина



12750

высота



1770







Наличиеторцевых дверей



нет





Количество разгрузочных люков, шт.



14







Уголоткрывания крышек люков, град:





средних



32

надтележками



22

надтормозным цилиндром



28





Годпостановки на серийноепр-во



-





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

37

4-осный глухо-донныйполувагон,модель 12-581

Для перевозки массовых неагрессивных грузов, не требующих защиты отатмосферных осадков:

насыпных непылевидных, навалочных, штабельных и штучных с креплением их в соответствии с требованиями правил погрузки

Номер проекта



581.00.00.000



Габарит



03-ВМ



Наличиепереходной площадки



нет





















Техническиеусловия



ТУ581.00.00.000



Базавагона,мм



8650



Наличиестояночноготормоза



есть





















Модель вагона



12-581



Площадь пола, м2







Внутренниеразмерыкузова, мм:

























Тип вагона



-



Длина, мм:







ширина



2765

Изготовитель



ФГУП «ПО УВЗ»



поосямсцепления автосцепок



13920



длина



12750







по концевымбалкамрамы



12780



высота



1770

Грузоподъемность, т



67,0

























Массатары вагона,т



22,5



Ширина максимальная, мм



2990



Годпостановки на серийноепр-во



2006





















Нагрузка:







Высота от УГР, мм:







Годснятия с серийного производства



-























статическая нагрузка,кН (тс)



220,7(22,5)



максимальная



3019



Возможностьустановки буфера



нет

погонная, кН/м(тс/м)



63,36(6,46)



до нижней обвязки



1040-1080









































Объем кузова, м3



62



Количество осей, шт.



4



























Скоростьконструкционная, км/ч



120



Модель 2-осной тележки



18-100





















































http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

38

4-осныйцельнометаллическийсразгрузочнымилюкамив полуиторцевымидверями, модель 12-726

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



726.00.002







Техническиеусловия



ТУ24-5-321-74





Модель вагона



12-726





Тип вагона



600







Изготовитель



ОАО «КВСЗ»





Грузоподъемность, т



63





Массатарывагона (min/max), т



21,3/ 22,7







Нагрузка:





статическая осевая , кН(тс)



210(21,43)

погонная, кН/м(тс/м)



64,07 (6,54)





Объем кузова, м3



73





Скоростьконструкционная, км/ч



120







Габарит



0-ВМ(01-Т)





Базавагона,мм



8650













Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12750





Ширина максимальная, мм



3130







Высота от УГР, мм:





максимальная



3484

до нижней обвязки



1416





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть







Ширина дверного проема приоткрытых



2482

дверях, мм











Площадь пола, м2



35,4













Внутренниеразмерыкузова, мм:





ширина



2878

длина



12088

высота



2060







Количество, шт.:





торцевых дверей



2

разгрузочныхлюков



14







Размер разгрузочных люков, мм



1327 х 1 540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5





Годпостановки на серийноепр-во



1969





Годснятия с серийного производства



1977







Возможностьустановки буферов



нет













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

39
