4-осныйполувагон,модель 12-4102

Для перевозки сыпучих, мелкокусковых и штучных грузов

Номер проекта



4102.00.000-03







Техническиеусловия



ТУУ 3.06.05669819.111-99





Модель вагона



12-4102





Тип вагона



608







Изготовитель



ОАО«Днепровагонмаш»





Грузоподъемность, т



71





Массатарывагона (min/max), т



22,3/ 23







Нагрузка:





статическая осевая, кН(тс)



230 (23,5)

погонная, кН/м(тс/м)



63 (6,4)





Объем кузова, м3



82





Удельная площадь, м2



0,52













Площадь, м2



36,8





Скоростьконструкционная, км/ч



120







Габарит



0-ВМ





Базавагона,мм



8650







Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3132







Высота от УГР, мм:





максимальная



3483

до уровня пола



1245

























Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть







Размеры кузовавнутренние, мм:





ширина



2904

длина



12668

высота



2240





Годпостановки на серийноепр-во



2000





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

90

4-осныйполувагон,модель 12-4106

Для перевозки сыпучих, мелкокусковых и штучных грузов

Номер проекта



4106.00.000







Техническиеусловия



ТУУ 45-057-003-2001





Модель вагона



12-4106





Тип вагона



600







Изготовитель



ОАО«Днепровагонмаш»





Грузоподъемность, т



70





Массатарывагона (min/max), т



23 / 23,9







Нагрузка:





статическая осевая, кН(тс)



230,3(23,5)

погонная, кН/м(тс/м)



63 (6,4)





Объем кузова, м3



78





Удельная площадь, м2



0,54





Площадь, м2



38





Скоростьконструкционная, км/ч



120

Габарит



1-ВМ





Базавагона,мм



8650







Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3230







Высота от УГР, мм:





максимальная



3510

до уровня пола



1464





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть













Размеры кузова внутренние, мм:





ширина



3000

длина



12674

высота



2070





Количество разгрузочных люков,шт.



14







Размеры разгрузочных люков, мм



1540 х 1357







Уголнаклона крышеклюковприразгрузке,





град:





средних



31

надтележками



23

надтормознымцилиндром



27











Годпостановки на серийноепр-во



2001





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

91

4-осныйполувагонсглухим дном,модель 12-7019

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



7019.00.000-0







Техническиеусловия



ТУУ 3.06-05763814-058-2004





Модель вагона



12-7019





Тип вагона



-







Изготовитель



ОАО «КВСЗ»





Грузоподъемность, т



72





Массатаравагона (min/max), т



21,0/ 22,0







Нагрузка:





статическая осевая, кН(тс)



230,5 (23,5)

погонная, кН/м(тс/м)



66,2 (6,75)





Объем кузова, м3



77,5





Скоростьконструкционная, км/ч



120













Габарит



1-ВМ



Наличиепереходной площадки



нет













Базавагона,мм



8650



Наличиестояночноготормоза



есть















Длина, мм:







Внутренниеразмеры кузова, мм:





поосямсцепления автосцепок



13920



ширина



2950

по концевымбалкамрамы



12700



длина



12478







высота



2060

Ширина максимальная, мм



3210

















Высота от УГР, мм:







Площадь пола, м2



37,9













максимальная



3300



Годпостановки на серийноепр-во



2005

до нижней обвязки



1240











Годснятия с серийного производства



-













Количество осей, шт.



4



Возможностьустановки буферов



нет













Модель 2-осной тележки



18-100

































































http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

92

4-осныйполувагонслюкамив полуиглухимиторцовымистенами,модель 12-7023

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



7023.00.000







Техническиеусловия



ТУУ 3.06-05763814-065:2005





Модель вагона



12-7023





Тип вагона



600







Изготовитель



ОАО «КВСЗ»





Грузоподъемность, т



70,3





Массатаравагона (min/max), т



22,7/ 23,7







Нагрузка:





статическая осевая, кН(тс)



230,5 (23,5)

погонная, кН/м(тс/м)



66,2 (6,75)





Объем кузова, м3



90





Скоростьконструкционная, км/ч



120







Габарит



1-ВМ













Базавагона,мм



8650







Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3208







Высота от УГР, мм:





максимальная



3784

до нижней обвязки



1415





Количество осей, шт.



4





Модель 2-осной тележки



18-7020







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть

Количество разгрузочных люков, шт. 14

Внутренниеразмеры кузова, мм:





ширина



2952

длина



12478

высота



2362







Размер разгрузочных люков, мм



1364 х 1540







Уголоткрывания крышек люков, град.:





средних



31

над-тележечных



23,5





Площадь пола, м2



37,9





Годпостановки на серийноепр-во



2006





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

















































http://www.agonta.com



AGONTA Ltd. – International Freight Forwarder

93

4-осныйполувагонслюкамив полуиглухимиторцовымистенами,модель 12-7023-01

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



7023-01.00.000







Техническиеусловия



ТУУ 3.06-05763814-065:2005





Модель вагона



12-7023-01





Тип вагона



600







Изготовитель



ОАО «КВСЗ»





Грузоподъемность, т



70,5





Масса таравагона (min/max), т



22,5 / 23,5







Нагрузка:





статическая осевая, кН(тс)



230,5 (23,5)

погонная, кН/м(тс/м)



66,2 (6,75)





Объем кузова, м3



83





Скоростьконструкционная, км/ч



120







Габарит



1-ВМ













Базавагона,мм



8650







Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3208







Высота от УГР, мм:





максимальная



3610

до нижней обвязки



1415





Количество осей, шт.



4





Модель 2-осной тележки



18-7020







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть





Площадь пола, м2



37,9













Внутренниеразмеры кузова, мм:





ширина



2952

длина



12478

высота



2187





Количество разгрузочных люков, шт



14







Размер разгрузочных люков, мм



1364 х 1540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5





Годпостановки на серийноепр-во



2006





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

94

4-осныйполувагонслюкамив полуиглухимиторцовымистенами,модель 12-7023-02

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



7023-02.00.000







Техническиеусловия



ТУУ 3.06-05763814-065:2005





Модель вагона



12-7023-02





Тип вагона



600







Изготовитель



ОАО «КВСЗ»





Грузоподъемность, т



70,3





Массатаравагона (min/max), т



22,7/ 23,7







Нагрузка:





статическая осевая, кН(тс)



230,5 (23,5)

погонная, кН/м(тс/м)



66,2 (6,75)





Объем кузова, м3



90





Скоростьконструкционная, км/ч



120







Габарит



1-ВМ













Базавагона,мм



8650







Длина, мм:





поосямсцепления автосцепок



13920

по концевымбалкамрамы



12700





Ширина максимальная, мм



3208







Высота от УГР, мм:





максимальная



3784

до нижней обвязки



1415





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет







Наличиестояночноготормоза



есть





Площадь пола, м2



37,9













Внутренниеразмеры кузова, мм:





ширина



2952

длина



12478

высота



2362





Количество разгрузочных люков, шт



14







Размер разгрузочных люков, мм



1364 х 1540







Уголоткрываниякрышеклюков,град.:





средних



31

над-тележечных



23,5





Годпостановки на серийноепр-во



2007





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

95

4-осныйполувагонслюкамив полуиглухимиторцовымистенами,модель 12-7039

Для перевозки сыпучих, крупнокусковых, штучных и других грузов, не требующих защиты отатмосферных осадков

Номер проекта



7039.00.000



Базавагона,мм



8650















Техническиеусловия



ТУУ 35.2-05763814-073:2008



Длина, мм:

















Модель вагона



12-7039



поосямсцепления автосцепок



13920









по концевымбалкамрамы



12700

Тип вагона





















Изготовитель



ОАО «КВСЗ»



Ширина максимальная, мм



3212













Грузоподъемность, т



75,5



Высота от УГР, мм:

















Массатарывагона(min/max), т



23,5 / 24,5



максимальная



3784









до нижней обвязки



1415

Нагрузка:









статическая осевая, кН(тс)



245,25(25,0)











Количество осей, шт.



4

погонная, кН/м(тс/м)



70,45 (7,18)











Модель 2-осной тележки



18-7033













Объем кузова, м3



90



Наличиепереходнойплощадки



нет













Скоростьконструкционная, км/ч



120



Наличиестояночноготормоза



есть













Габарит



1-ВМ



Площадь пола, м2



37,9





























Внутренниеразмеры кузова, мм:





ширина



2990

длина



12690

высота



2362





Количество разгрузочных люков, шт.



14







Размер разгрузочных люков, мм



1364 х 1540







Уголоткрывания крышек люков, град:





средних



31

над-тележечных



23,5





Годпостановки на серийноепр-во



2007





Годснятия с серийного производства



-







Возможностьустановки буферов



нет

























http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

96

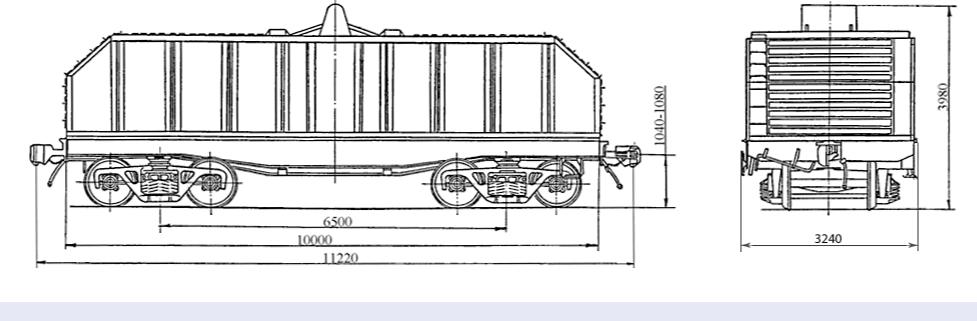

Платформа,оборудованнаяпод перевозкурулоннойстали,модель 12-9008

Номер проекта



9008.00.000СБ







Техническиеусловия



ТУ24.05.16.033-95





Модель вагона



12-9008





Тип вагона



968







Изготовитель



ПО«Абаканвагонмаш»





Грузоподъемность, т



66





Массатарывагона (min/max), т



27,2 / 28,0







Нагрузка:





статическая осевая, кН(тс)



230,44 (23,5)

погонная, кН/м(тс/м)



81,34 (8,3)





Скоростьконструкционная, км/ч



120







Габарит



1-Т













Для перевозки холоднокатаной стали

Базавагона,мм



6500







Длина, мм:





поосямсцепления автосцепок



11220

по концевымбалкамрамы



10000





Ширина максимальная, мм



3240







Высота от УГР, мм:





максимальная с колпаком



3980

доплоскости пола



1336





Количество осей, шт.



4





Модель 2-осной тележки



18-100







Наличиепереходной площадки



нет





Длинаколпакамаксимальная,мм



10008













Ширина колпака по боковымстенкам, мм



3228







Высота колпака, мм:





максимальная



2684

беззахватов



2000





Высота опор надуровнемпола, мм



930





Количествоопор,шт.



6





Количество перевозимых рулонов, шт.



4-10





Диаметр рулона, мм



1100-1600





Ширина рулона, мм



900-1400





Годпостановки на серийноепр-во



1995





Годснятия с серийного производства



-







Возможностьустановки буферов



нет













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

97

4-осныйполувагонсразгрузочнымилюкамииглухимиторцевымидверями, модели12-9745

Для перевозки грузов не требующих защиты от атмосферных осадков

Номер проекта



575.00.00.000



Габарит



0-ВМ













Техническиеусловия



515.00.000-1-ТУ



Базавагона,мм



8650±5











Модель вагона



12-9745



Длина по осямсцепления автосцепок



13920±25











Тип вагона



-



Ширина максимальная, мм



3134



















ГП Дарницкий ВРЗ,



Высота от УГР, ммнеболее





Изготовитель



ГП Стрыйский ВРЗ,



- до верхней обвязки



3500





ГП «Укрспецвагон»



- оси автосцепок поосямсцепления



1065-20+15















Грузоподъемность, т



70



Разница размеровотУГРдо оси автосцепки по



15





осямсцепления, мм неболее

























Массатарывагона(min/max), т



23 / 24



Длина рамы, мм



12700±4













Нагрузка:







Конструкционная скорость,км/ч



120













- статическая осевая, кН(тс)



230,5 (23,37)



Модель 2-осной тележки



18-100

- погонная кН/м(тс/м)



59,6(6,08)













Наличиепереходной площадки



нет













Скоростьконструкционная, км/ч



120



Наличиестояночноготормоза



есть









































Объем кузова, м3



76







Внутренниеразмеры кузова, мм:





Постенам кузова:





- длина



12692±5

- ширина



2922±5

- высота



2060±8







По увязочнымскобами ступенькам:





- длина



12512±5

- ширина



2852±5

- высота



2060±8





Годпостановки насерийноепроизводство



2004





Годснятия с серийного производства



-





Возможностьустановки буферов



-













http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

98

4-осныйполувагон,модель 12-9046

Для перевозки насыпных непылевидных, навалочных, штабельных и штучных грузов,не требующих защиты от атмосферных осадков

Номер проекта



9046.00.00.000







Техническиеусловия



ТУУ 35.2-00210890-026:2009





Модель вагона



12-9046





Тип вагона



600







Изготовитель



ОАО«Стахановский ВЗ»





Грузоподъемность, т



70





Массатарывагона (min/max), т



23,0/24,0







Нагрузка:





статическая осевая, кН(тс)



230,5 (23,5)

погонная, кН/м(тс/м)



66,22 (6,75)





Объем кузова, м3



85





Удельный объем, м3



1,21





Скоростьконструкционная, км/ч



120







Габарит



1-ВМ (15д)





Базавагона,мм



8650

Длина, мм:







Внутренниеразмеры кузова, мм:





поосямсцепления автосцепок



13920



ширина



2930

полобовымлистам



12700



длина



12732

кузова



13060



высота



2300













Ширина полувагона,мм:







Площадь пола, м2



37,3

максимальная



3156



Количество разгрузочных люков, шт



14

постойкам



3134













Уголоткрывания крышеклюков, град.:

















Высота от УГР, мм:







средних



31

максимальная



3737



надтележечных



29о30/

до уровня пола



1437



надтормознымцилиндром



27

до оси автосцепки



1060













Годпостановки на серийноепр-во



2004





















Количество осей, шт.



4



Годснятия с серийного производства



-













Модель 2-осной тележки



18-100



Возможностьустановки буферов



нет















Наличиепереходной площадки



нет























Наличиестояночноготормоза



есть









http://www.agonta.com

AGONTA Ltd. – International Freight Forwarder

99
