.pdf3.11 Планово-высотное обоснование аэросъемки
Для трансформирования снимков надо иметь на них четыре точки с известными координатами. Эти точки могут быть получены при полевой привязке снимков. В полевых условиях производится разряженная привязка, при которой определяются координаты двух – трех точек на маршрут, а плановое положение четырех трансформационных точек каждого снимка получают в камеральных условиях.
Процесс сгущения планового положения точек может выполняться путем построения специальных сетей фототриангуляции или фотополигонометрии, пункты которых определяют или путем графического построения.
Фототриангуляция основана на присущем снимкам с малыми углами наклона свойстве – центральные углы с вершиной в главной точке снимка или вблизи этой точки практически равны соответствующим горизонтальным углам на местности.
3.12 Создание топокарт по аэрофотоснимкам
Топографические карты по аэрофотоснимкам создаются
комбинированным и стереоскопическими методами.
При комбинированном методе контурная часть плана создается с использованием аэрофотоснимков в камеральных условиях, а рельеф снимается в поле геодезическими методами.
При стереофотограмметрических

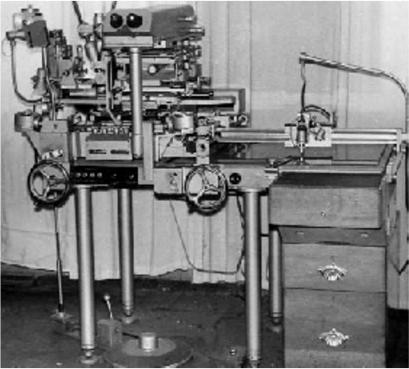

методах рисовка рельефа выполняется в камеральных условиях. Стереоскопическую модель местности получают на специальных стереоприборах: стереоскопах, стереокомпараторах и т.д., а также на экране монитора компьютера.
