Лекция №3.

Аэрофотосъемка.

3.1 Общие понятия

В результате фотосъемок получают фотоснимки объектов и отдельных элементов местности. Фотографирование может быть выполнено с земли и с летательного аппарата.

Наземная фотосъемка выполняется фототеодолитами – (сочетание теодолита и фотоаппарата)

Аэрофотосъемка выполняется при помощи аэрофотоаппарата (АФА), установленного на борту летательного аппарата.

Фотограмметрия определяет формы, размеры и положение предметов на плоскости по их фотоизображениям.

Стереофотограмметрия изучает формы и размеры объектов в пространстве. Стереофотограмметрический способ подразумевает использование двух фотоснимков одной и той же местности (стереопары), полученных из разных точек фотографирования. Расстояние между этими точками называется базисом фотографирования.

3.2 Что такое аэрофотосъемка

Аэрофотосъемка — комплекс работ, выполняемых для получения топопланов и цифровых моделей местности (ЦММ) с использованием материалов фотографирования местности с летательных аппаратов или из космоса.

Аэроизыскания — комплекс специальных воздушных, наземных полевых и камеральных работ, направленных на получение исходной топографической, инженерно-геологической, гидрогеологической и других видов информации, необходимой для разработки проектов объектов строительства.

Аэроизыскания выполняют в три этапа:

1.Подготовительный.

2.Полевой.

3.Камеральный.

3.2.1 Виды аэросъемок

В зависимости от высоты аэросъемки, конструктивных особенностей АФА и от способа организации работ, различают следующие виды аэросъемок:

-По высоте летательного аппарата

-По положению оптической оси АФА

-По конструктивным особенностям АФА

-По используемым носителям информации

-По использованию разных зон спектра электромагнитных волн

-По способу организации работ

По высоте летательного аппарата

Космическая съемка высотой до 200 км. Выполняют из космоса с ИСЗ с использованием сверхдлиннофокусных АФА с высочайшей разрешающей способностью при практически отвесном положении оптической оси.

Аэрофотосъемка высотой до 2 км. Осуществляют с самолетов или вертолетов, специально оборудованных для этой цели АФА различных конструкций и специальными аэронавигационными приборами.

Отклонение оптической оси от отвесной линии допускается не более 3°.

Крупномасштабная аэрофотосъемка высотой до 200 м.

Осуществляют короткофокусными АФА. Отклонение оптической оси от отвесной линии допускается до 10°.

Чем выше высота съемки, тем меньшие отклонения оптической оси АФА от отвесной линии допускаются и тем более длиннофокусные объективы камер используют.

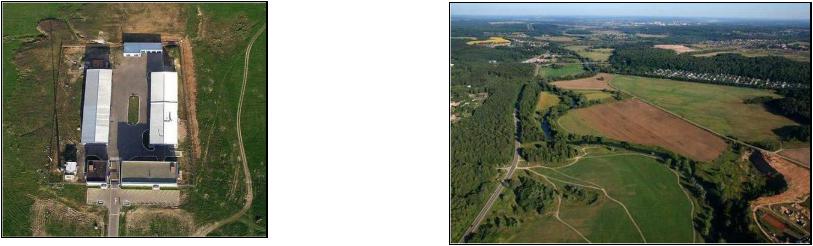

По положению оптической оси АФА

-Плановая аэрофотосъемка, при которой оптическая ось АФА практически отвесна. Получила наибольшее распространение в практике изысканий. С использованием плановой аэросъемки получают наибольший объем информации о рельефе, ситуации и других особенностях местности.

-Перспективная аэросъемка производится при наклонном положении оптической оси АФА. Перспективную аэрофотосъемку используют в процессе воздушных обследований и при воздушном дешифрировании плановой аэрофотосъемки.

По конструктивным особенностям АФА

Кадровая аэросъемка. Получение серии отдельных кадров (аэрофотоснимков) определенного размера.

Щелевая аэросъемка - непрерывно передвигающаяся фотопленка экспонируется через постоянно открытую щель, расположенную в фокальной плоскости объектива АФА и перпендикулярную направлению полета. Щелевой аэрофотоснимок — сплошная лента вдоль маршрута.

Панорамная аэросъемка, при которой экспонирование фотопленки осуществляется движением элементов оптической системы АФА поперек направления полета. Получают прямоугольные аэрофотоснимки с большим поперечным углом поля зрения и высокими изобразительными свойствами по всему полю снимка.

По использованию разных зон спектра электромагнитных волн

Черно-белая - осуществляется на черно-белую фотопленку.

Цветная - производится на трехслойную цветную фотопленку и передает окраску объектов в естественных цветах.

Спектрозональная - на цветной двухслойной фотопленке. Передает окраску объектов в условных цветах.

Многозональная - производится с использованием нескольких соединенных и работающих синхронно АФА, с различными комбинациями фотопленок.

Инфракрасная (тепловая) - производится с использованием специальных черно-белых или цветных приборов — тепловизоров.

Радиолокационная - изображения получают по отраженным местностью электромагнитным волнам, записываемые на магнитные носители информации.

Схема полетов
