Способы подготовки геодезических данных для выноса сооружений на местность (аналитический, графический, графо-аналитический).
-
При графическом способе все проектные данные (координаты, углы, длина линии) определяются графически на плане с помощью циркуля-измерителя, поперечного масштаба и транспортира. Точность полученных данных зависит от масштаба.
-

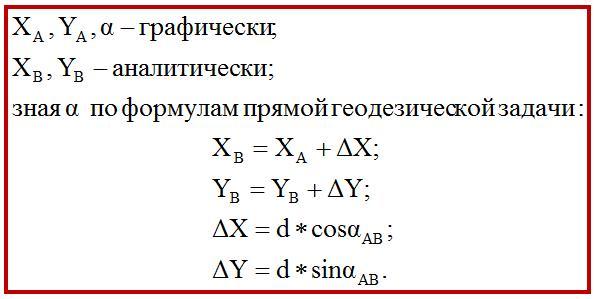

При графо - аналитическом способе часть проектных данных определяется графически, а часть – аналитически. При этом внутренние габариты определяются точнее.
-
При аналитическом способе все данные определяются аналитическим путем. Координаты определяются из результатов привязки. Решая обратную геодезическую задачу, находят значения длин и углов.
-
Вынесение на местность проектного угла.

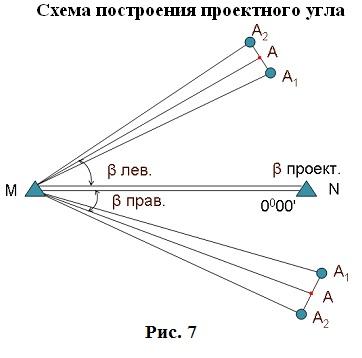

Порядок выноса проектного угла
• Установить в рабочее положение теодолит в точке M. • Открепить алидаду и совместить с лимбом на нулевом отсчете, закрепить алидаду. • Открепить лимб и навести трубу на точку N, закрепить лимб. • Открепить алидаду и отложить заданный угол, провешивать по направлению, получить точку А1. • Поменять круг и выполнить те же действия при другом круге, получить точку А2. • Расстояние между точками А1 и А2 поделить пополам и поставить точку А. • Для контроля измерить отложенный угол полным приемом.
-
Построение на местности проектной линии.
От точки A в заданном направлении AB откладывают приближенное значение проектного расстояния. Закрепляют его в точке B’ и многократно измеряют рулеткой. В вычисленное среднее значение длины отрезка AB’ вводят поправки:
1) за компарирование: ΔLизм
k = (l - l0) / l * Lизм,
где l – факт. длина рулетки, l0 – номинальная его длина.
2) за температуру: ΔLизм
t = d * Lизм * (t-t0),
где d – коэф. линейного расширения стали, t – температура при измерении, t0 –
температура при компарировании.
3) за угол наклона: ΔLизм
ν = h2 / 2Lизм
где h – превышение между концами линии.
Факт. отложение будет: AB’ = Lизм + ΔLизм
k + ΔLизм
t – ΔLизм
ν

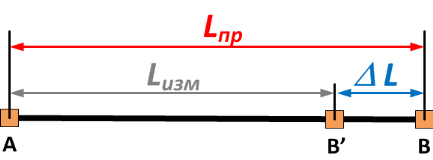

Значение поправки в расстояние: ΔL = AB’ – Lпр, где Lпр – проектное расстояние _______Длина линии D вычисляется по следующей формуле:
.
-

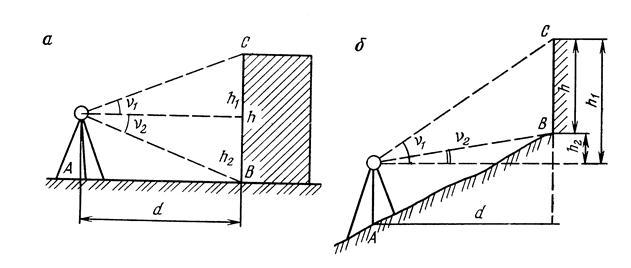

Определение высоты сооружения.
Лабораторная тетрадь страница 27.
Разбивкой сооружения или вынесением проекта в натуру, осуществляемым в два этапа, называют геодезические работы, выполняемые для перенесения на местность точек, осей и плоскостей, определяющих местоположение и габаритные размеры сооружения и его частей.
Разбивочные данные – горизонтальные, вертикальные углы, горизонтальные и наклонные расстояния.
Способы разбивочных работ.
- прямоугольных координат;
- полярных координат;
- прямой угловой засечки;
- обратной угловой засечки;
- линейной засечки;
- пересечения створов.
Перенесение проекта сооружения в натуру сопровождается неизбежными погрешностями. В зависимости от назначения, местоположения, материала и конструкции создаваемого сооружения различают:
1. Точность разбивки сооружения и его основных осей относительно имеющихся на местности объектов.
2. Точность соблюдения размеров при разбивке самого строящегося сооружения и взаимного расположения его частей.
