4. Естественное освещение

Для характеристики естественного освещения используется коэффициент естественной освещенности (К.Е.О.)

, % (12)

где – освещенность точки внутри помещения, лк; – освещенность снаружи помещения, лк.

Нормативное значение К.Е.О. для зданий, расположенных в административных районах 2–5 групп определяется по формуле

(13)

где – значение К.Е.О. для 1 группы административных районов (табл. 6); – коэффициент светового климата, определяемый по табл. 7.

Для Кемеровской области =1.

Таблица 6

Группы административных районов по ресурсам

светового климата

Номер группы	Административный район
1	Московская, Смоленская, Владимирская, Калужская, Тульская, Рязанская, Нижегородская, Свердловская, Пермский край, Челябинская, Курганская, Новосибирская, Кемеровская области, Мордовия, Удмуртия, Башкортостан, Татарстан, Красноярский край (севернее 63 с.ш.), Республика Саха (Якутия) (севернее 63 с.ш.). Чукотский нац. округ, Хабаровский край (севернее 55 с.ш.)
2	Брянская, Курская, Орловская, Белгородская, Воронежская, Липецкая, Тамбовская, Пензенская, Самарская, Ульяновская, Оренбургская, Саратовская, Волгоградская области, Республика Коми, Кабардино-Балкарская Республика, Северо-Осетинская Республика, Чеченская Республика, Ингушская республика, Ханты-Мансийский нац. округ, Алтайский край, Краснодарский край (южнее 63 с.ш.), Республика Саха (Якутия) (южнее 63 с.ш.), Республика Тыва, Бурятская Республика, Читинская область, Хабаровский край (южнее 55 с.ш.), Магаданская область
3	Калининградская, Псковская, Новгородская, Тверская, Ярославская, Ивановская, Ленинградская, Вологодская, Костромская, Кировская области, Карельская Республика, Ямало-Ненецкий нац. округ, Ненецкий нац. округ
4	Архангельская, Мурманская области
5	Калмыцкая Республика, Ростовская, Архангельская области, Ставропольский край, Дагестанская Республика, Амурская область, Приморский край

Таблица 7

Коэффициенты светового климата ( ) для зданий со световым проемами в наружных стенах

Номер группы административных районов	( ) при световых проемах, ориентированных по сторонам горизонта на
	север, северо-запад, северо-восток	запад, восток	юг, юго-запад, юго-восток
1	1	1	1
2	0,9	0,9	0,85
3	1,1	1,1	1
4	1,2	1,1	1,1
5	0,8	0,8	0,8

4.1. Аналитический метод расчета естественного освещения

Расчетное значение К.Е.О. определяется

а) при боковом освещении по формуле

(14)

б) при верхнем освещении по формуле

(15)

где , – значения К.Е.О. в расчетных точках, создаваемые прямым светом видимого участка небосвода через световые проемы; – коэффициент ориентации световых проемов; – К.Е.О. от участка фасада соседнего здания, видимого из расчетной точки; – средняя яркость фасадов противоположных зданий; – коэффициент ориентации фасада здания; – значение К.Е.О. в расчетных точках, создаваемое отраженным светом от внутренних поверхностей помещения.

4.2. Графический метод определения коэффициента естественной освещенности (метод Данилюка)

Геометрический коэффициент естественной освещенности, учитывающий прямой свет от небосвода в какой-либо точке помещения при боковом освещении, определяется по формуле

(16)

где – количество лучей по графику I, проходящих от небосвода через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 5); – количество лучей по графику II, проходящих от небосвода через световые проемы в расчетную точку на плане помещения (рис. 6).

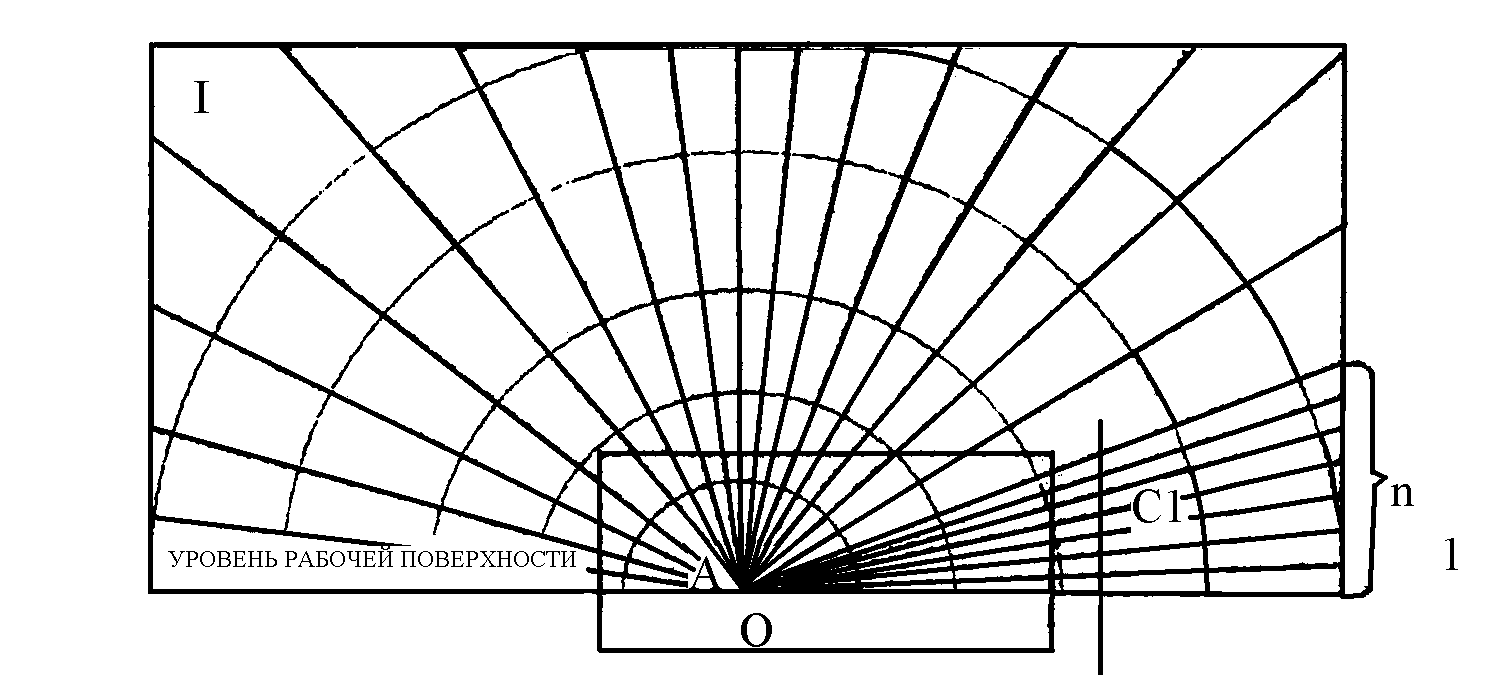

Рис. 5. Определение количества лучей n₁, проходящих через световые проемы в стене при боковом освещении, по графику I

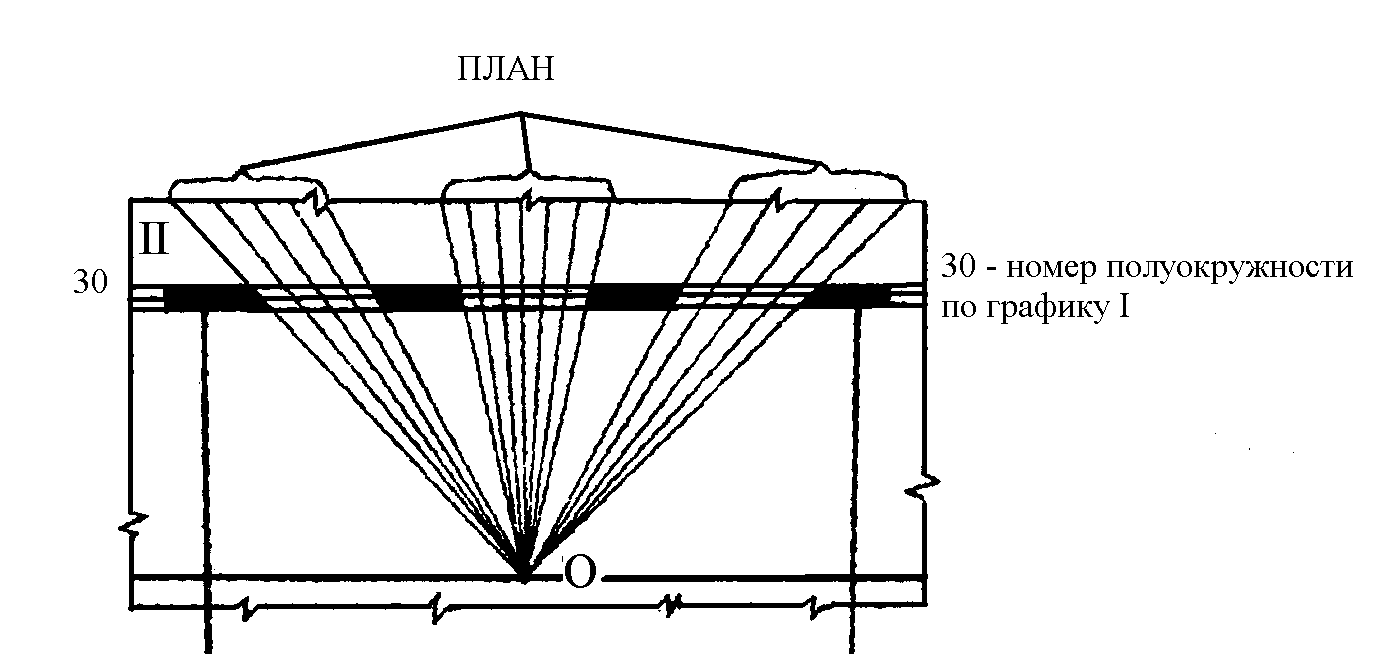

Рис. 6. Определение количества лучей n₁ и n₂, проходящих через световые проемы в стене при боковом освещении,

по графику II

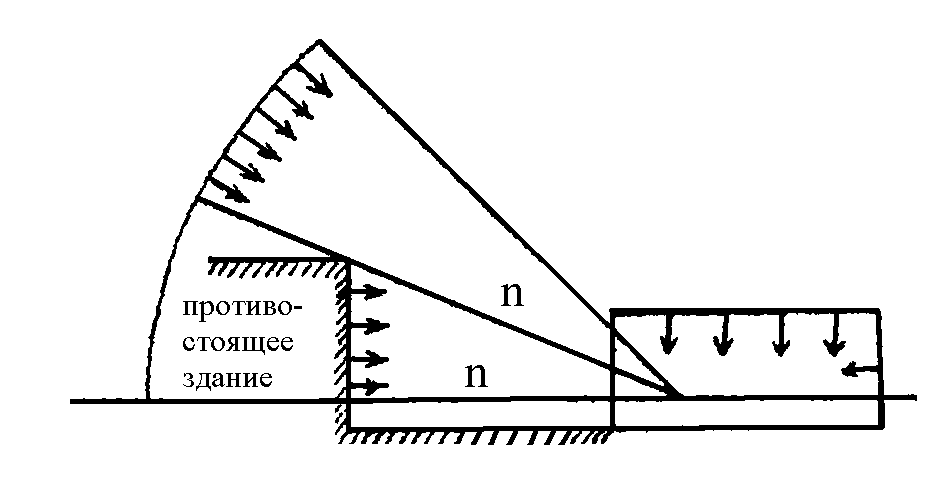

Рис. 7. Определение количества лучей n₁ и n₂ (от небосвода

и от противостоящего здания), проходящих через световые

проемы в стене, по графику I

Геометрический коэффициент естественной освещенности, учитывающий свет, отраженный от противостоящего здания при боковом освещении, определяется по формуле

(17)

где – количество лучей по графику I, проходящих от противостоящего здания через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 7); – количество лучей по графику II, проходящих от противоположного здания через световые проемы в расчетную точку на плане помещения (рис. 6).
