Уравнения и схемы замещения тр при хх и при нагрузке.
Работа
трансформатора в режиме холостого хода.
Под холостым ходом понимается режим
работы трансформатора при разомкнутой
вторичной обмотке, когда ток
.
В этом случае в первичной цепи
трансформатора протекает ток холостого
хода
и
уравнение электрического состояния
трансформатора относительно мгновенных
значений токов и напряжений имеют вид
При
работе трансформатора в режиме холостого
хода энергия, подводимая к трансформатору
от сети расходуется на перемагничивание
сердечника и на нагрев первичной обмотки,
т.е.PX=PM1+Pcm.
Однако
потери в меди силовых трансформаторов
в режиме холостого хода
малы,
в силу того, что мал ток холостого хода
правильно спроектированного трансформатора
Работа
трансформатора под нагрузкой. При
подключении сопротивления нагрузки
к
зажимам вторичной обмотки в ней появляется
ток
и
уравнения электрического состояния
трансформатора можно записать в виде

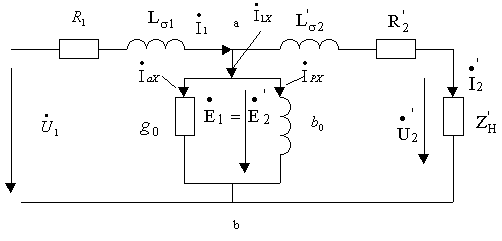

Схема замещения трансформатора.
Участок
схемы замещения между точками “а” и
“б”, аналогичный схеме замещения
идеализированной катушки с ферромагнитным
сердечником может быть заменен
последовательной цепью из
сопротивления
и
(рис.
2.6) , называемой ветвью холостого хода.
Через него проходит ток холостого
хода
.
11. Опыт короткого замыкания тр: уравнения и схема замещения.
В
опыте короткого замыкания вторичная
обмотка ТР замкнута накоротко, а к
первичной обмотке подводится первичное
пониженное напряжение, такое чтобы ток
.
Для большинства ТР
Так
как амплитуда магнитного потока взаимной
индукции в ТР
, то для опыта короткого замыкания
следовательно
;
следовательно
. Значит в опыте короткого замыкания
потерями в стали сердечника ТР можно
пренебречь по сравнению с электрическими
потерями в обмотках.
При работе ТР на нагрузку система уравнений имеет вид:
(1)
(2)
(3)
Так
как магнитный поток в опыте короткого
замыкание не превышает 10 процентов
магнитного потока при номинальном
режиме
;
,
то тогда ток
,
который создает магнитный поток
,
не будет превышать
,
следовательно током
можно пренебречь, тогда
Применительно к опыту короткого замыкания система уравнении (1),(2),(3) примет вид:
(4)
(5)
(6)
Сложим левую и правую части выражении (4) и (5):
– активное,
индуктивно и полное сопротивления
короткого замыкания ТР
– уравнение
ТР в опыте короткого замыкания
В
опыте короткого замыкания подведенное
к первичной обмотке напряжение
уравновешивается падениями напряжения
на сопротивлениях первичной и вторичной
обмоток, то есть на сопротивлениях
и
.

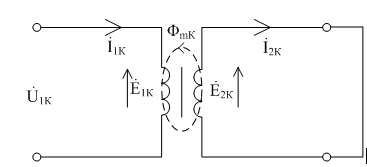

Эквивалентные схемы замещения ТР в опыте короткого замыкания
или
Величина
при которой ток
называется напряжением короткого
замыкания ТР. Его относительная величина
регламентируется стандартом
.
Напряжение короткого замыкания ТР
входит в число паспортных данных ТР и
эта величина является критерием подбора
ТР включаемых на параллельную работу.

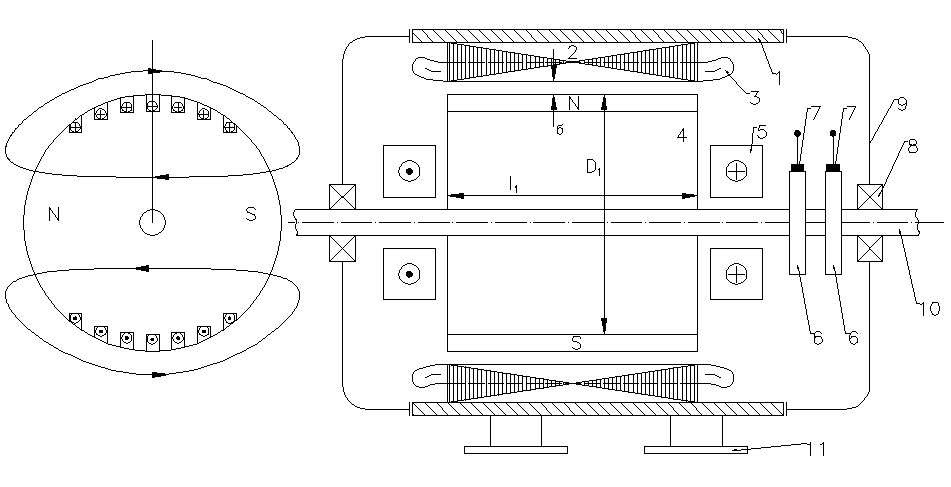

12. Устройство, принцип действия, характеристики сг.

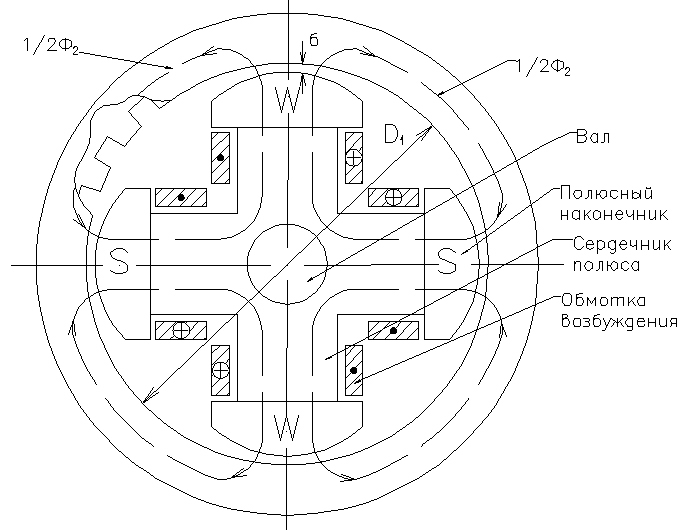

1)Явнополюсный ротор
2)
Неявнополюсный – Шихтованный или литой
цилиндр, на наружной поверхности которого
есть пазы в которых закладываеться
обмотка возбуждения.
Корпус
Статор
Обмотка статора (далее ОС)
Полюс ротора
Обмотка возбуждения (далее ОВ)
К
онтактные кольца (жестко посажены на вал, вращ-ся с ротором, приклеплены к ОВ)
Щетки
Подшипники
Подшипниковые щиты
Вал
Лапы

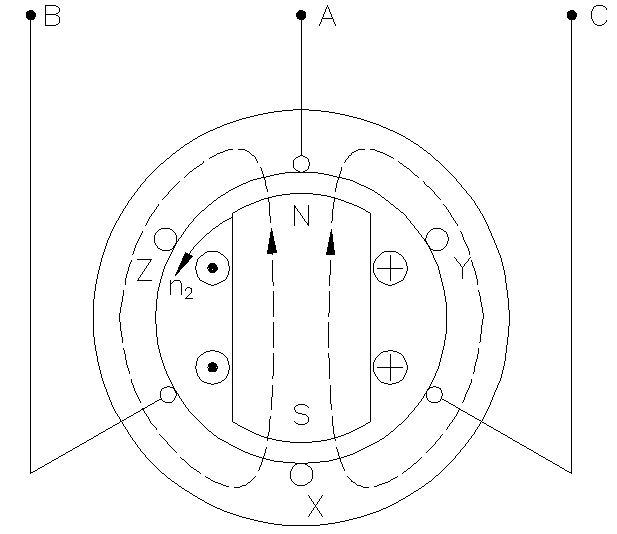

Принцип действия на примере синхронного генератора.
Начать вращать ротор с помощью приводного двигателя со скоростью
Подать на ОВ постоянный ток (который создаст Ф2,поток вращается и пересекает проводники ОС в 3х фазной обмотке индуцируеться 3х симметричная система фазных ЭДС)
-
частота индуцируемой ЭДС
При подключении статора на симметричную нагрузку, то система фазных ЭДС создаст в цепи ОС 3ф симметр с-му токов,которая в общем случае будет определять ступенчатую кривую МДС, первая гармоника
Первая гармоника вращается с синхр скоростью.
Характеристики СГ
Характеристика холостого хода.
при
;
;
Отклонение от линейности из-за насыщения
стали.

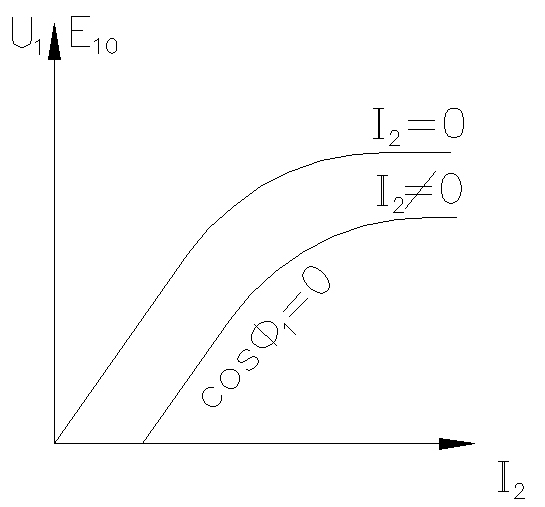

Н
агрузочная характеристика.
при
;
;
.
Кривая НХ пошла ниже, чем кривая ХХ по следующим причинам:
Из-за размагничивающего действия МДС ОС
Из-за падения напряжения на активном сопротивлении ОС
Из-за падения напряжения на индуктивном сопротивлении рассеяния

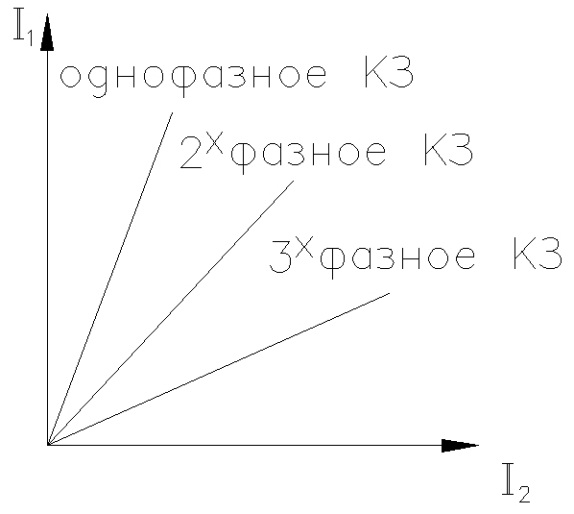

Х
арактеристика короткого замыкания.
при
;
.

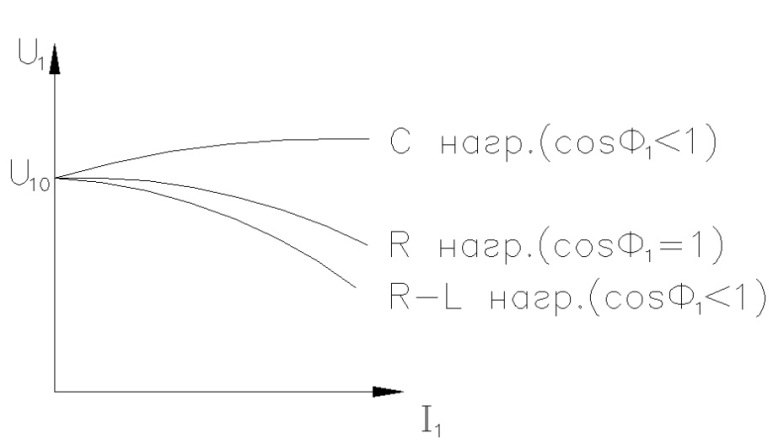

Внешняя характеристика.
при
;
;
.
Кривые
падают при R,
R-L,
из-за размагничивающего действия реакции
статора и падения напряжения на
,
.
Реакция статора – воздействие поля статора на поле возбуждения (ротора). Появляется при подключении нагрузки.

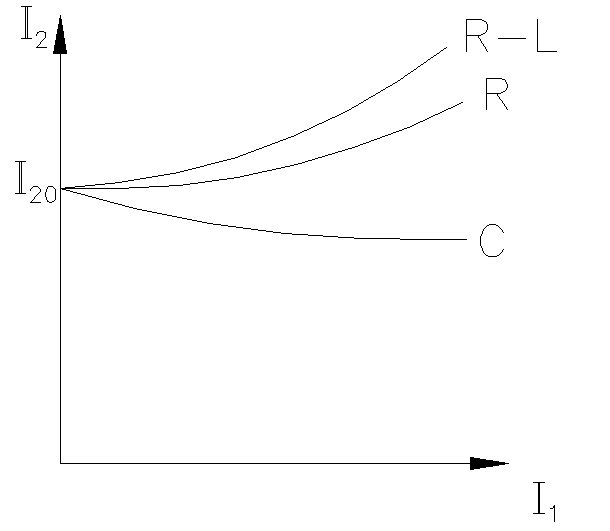

Р
егулировочная характеристика.
при
;
;
.
