22. Электромеханические печатающие устройства (знакосинтезирующие).
31. Знакосинтезирующие устройства печати.
Знакосинтезирующие УП синтезируют контур символа из отдельных элементов изображения. К таким УП относятся устройства матричной печати. Матричная технология уже достаточно стара, однако до сих пор используются в областях, где важен факт деформации носителя при печати; т.к. такие УП не предъявляют высоких требований к бумаге для печати, стоимость получаемой распечатки крайне низка.
Матричный принтер (dot matrix printer) формирует изображения символов с помощью отдельных маленьких точек. Печатающая головка матричного принтера обычно содержит от 9 до 24 печатающих иголочек. Принцип работы обычного матричного принтера, где используется последовательная ударная точечно-матричная технология, следующий: во время работы печатающая головка движется вдоль каретки, и изображение формируется за счет точек, получающихся на бумаге благодаря иголочкам, касающимся красящей ленты.
Основная часть линейно-матричного принтера - это конструкция, состоящая из станины, имеющей ширину печати, на которой по горизонтали по всей длине установлены печатающие молоточки, объединенные в модули - фреты. Во время работы станина, совершает возвратно-поступательные движения с большой частотой и амплитудой, равной расстоянию между соседними молоточками. В зависимости от количества молоточков во фрете меняется скорость - те принтеры, где число молоточков во фрете больше, имеют бОльшую скорость.
Технологии, приводящие в движение иголку либо молоточек матричного принтера делятся на баллистическую и технологию печати с запасённой энергией.
- В первом случае игла втягивается в электромагнит, как сердечник в катушку, по которой проходит ток, а пружина, нанизанная на иглу, сжимается. После выключения тока, происходит возврат иглы на место благодаря пружине.
- В случае применения технологии с запасенной энергией пружина в состоянии покоя напряжена за счет действия постоянного магнита. При печати магнитное поле катушки, через которую пропустили ток, компенсирует поле постоянного магнита. Этой компенсации достаточно для того, чтобы пружина оторвалась от магнита, и иголка пришла в движение. При снятии питания с обмотки, пружина вновь притягивается к постоянному магниту, возвращая иголку в исходное состояние.
Основными недостатками матричных принтеров являются: монохромность, низкая скорость работы и высокий уровень шума.
К вопросу №31: к знакосинтезирующим УП также можно отнести струйные УП, т.к. изображение в них формируется за счет капель красящего вещества.
24. Немеханические быстродействующие печатающие устройства. Основные способы построения. Примеры.
К немеханическим устройствам печати (УП) относятся:
- лазерные УП;
- струйные УП;
- термосублимационные УП.
Основы построения таких УП рассматриваются в вопросах № 33, 54, 11, 20, 35.
33. Устройства струйной печати.
54. Устройства струйной печати.
Устройства струйной печати обычно основаны на одной из трех технологий:
1
)
Пузырьковая технология (bubble
jet
- HP)

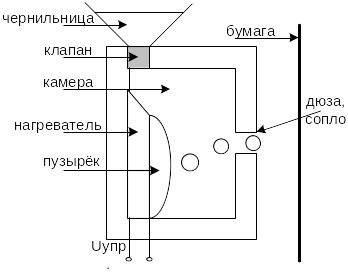

За счет повышения температуры нагревателя в камере, на нем формируется пузырек чернил, который выталкивается через сопло и попадает на бумагу. Нагревателей может быть несколько: комбинируя их работу можно менять величину капель. Для улучшения качества может быть использовано несколько чернильниц (разные цвета).
2) Технология micro-piezo (Epson) – для формирования капель используются материалы, которые имеют пьезоэлектрический эффект. Используются обратный пьезоэффект, который заключается в том, что при подаче напряжения на пьезоматериал, он меняет свой размер. В этом случае на рисунке вместо нагревателя стоит пьезокристалл. При подаче управляющего напряжения кристалл меняет свой размер и выталкивает чернила. Выбрав частоту и величину напряжения можно управлять объемом выделяющейся из сопла капли.
3) RET-технология - resolution enhancement technology – основана на уменьшении размера растровой матрицы и использовании комбинированного метода формирования точки.
