38. Методы знакогенерации в электронных уо. Функциональный способ с криволинейными контурами.
В функциональном способе в качестве аппроксимирующих функций используются тригонометрические функции:
x = ½ X sin(ω1t + φ1); y = ½ Y sin(ω2t + φ2).
Упростим функции, полагая что ω1 = ω2 = ω.
1) φ1 = φ2: прямая линия в первой и третьей координатных четвертях. Угол наклона = Y/X.
2) φ1 - φ2 = π: прямая линия во второй и четвертой координатных четвертях.
3) φ1 - φ2 = π/2: X=Y=R – окружность; X≠Y – эллипс.

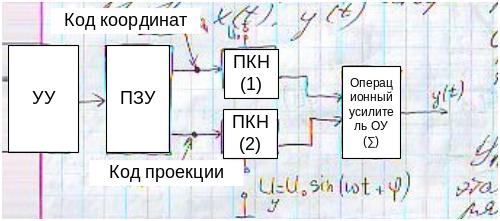

Структурная схема генератора функций:
О
перационный
усилитель – аналоговый сумматор. У ПКН
– входы эталонного напряжения. У ПКН(2)
– синусоидальная функция.
Код координат определяет, в каком месте размещается система координат. Код проекции – значения X и Y.
40. Методы знакогенерации в электронных уо. Получение знаков на микрорастре.
М
етод
микрорастра характеризуется тем, что
независимо от вида знака, отображающая
точка обегает на экране одну и ту же
фигуру, называемую микрорастром (мкр).
Отображаемая точка засвечивается в
такие моменты времени, что выделенными
оказываются лишь те участки мкр, которые
совпадают с контуром отображаемого

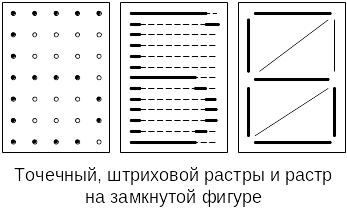

символа. Существуют различные способы
построения мкр: точечный мкр, штриховой
мкр, мкр, использующий замкнутую фигуру.

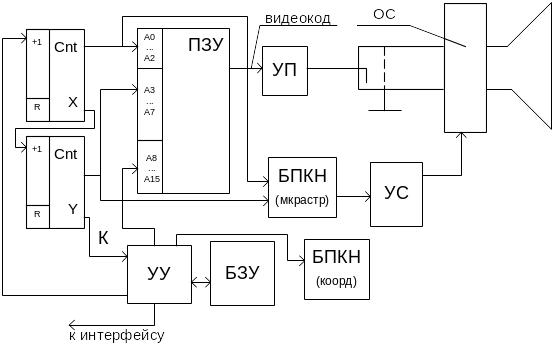

С
труктурная
схема формирователя символа, использующего
способ мкр:
УП – устройство подсветки;
ОС – отклоняющая система;
БПКН – блок ПКН для мкр (преобразование координат внутри растра);
БПКН для координат (общие координаты);
БЗУ – буферное запоминающее устройство;
УУ – устройство управления;
УС – устройство согласования.
С помощью УУ в БЗУ заносится страница текста. Кода расположения символа на экране и код ячейки в БЗУ совпадают. При обращении к адресу первой ячейки формируется символ на экране. Потом БЗУ выбирает код ячейки и с помощью УУ передается в ПЗУ (адреса А8-А15). По шине запускается импульс на счетчик Х. Начинает меняться адрес столбца (рисуется строка). Когда счетчик Х достигает максимального значения, наращивается значение счетчика У – начинает отрисовываться вторая строка. К – осведомительный сигнал о том, что завершилось рисование символа на первом знакоместе. УУ изменяет адрес символа в БПКН и выбирает из БЗУ код новой ячейки. В БЗУ постоянно хранятся символьные коды, чтобы отображать информацию с необходимой частотой.
42. Растровый метод формирования символов.
Большинство современных дисплеев используют растровый метод формирования символов. Он базируется на идее разложения символов микрорастра, но отличается способом формирования: изображение формируется не по символам, а по строкам.

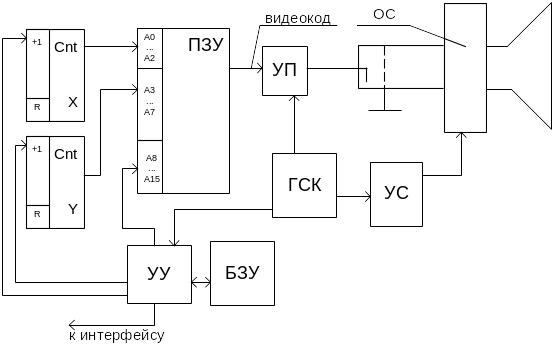

В
едущее
устройство – ГСК – генератор строчных
и кадровых импульсов. ГСК строго задает
точку отображения для устройства
отображения. Устройство управления
(УУ) работает под контролем ГСК. УУ
заносит в ПЗУ текст страницы, обращается
к первому символу в БЗУ и задает координаты
х, у. Окончание строки = наращивание
счетчика У. Из БЗУ выбираются сигналы
второй строки – формируется видеокод.
На рисунке: УП – устройство подсветки,
УС – устройство согласования; БЗУ –
буферное ЗУ.
Таким образом, в процессе движения по строке код рисуемого символа меняется.
Для всех типов шрифтов разработаны матричные представления.
