27. Сравнивающие устройства. Примеры применения в ацп.
С
равнивающие
устройства = компараторы.
Существуют два класса компараторов:
1) построение с использованием усиления разности сравниваемых напряжений;
2) регенеративные компараторы (пример: обычный статический симметричный триггер).
Сравнивающие устройства используются при построении АЦП.
На рисунках: 1 – импульсный управляемый триггер-компаратор;
2 – ПНК последовательного счёта;
3 – ПНК следящего типа;
4 – ПНК поразрядного кодирования.
6. Преобразователь временного интервала в код (классический метод).
Функциональная схема и временные диаграммы работы преобразователя время-код представлены ниже.
ГИ –генератор импульсов. В общем случае сигналы старт и стоп не совпадают с импульсом.
Основной метод борьбы с такими ошибками – уменьшение периода тактовых импульсов τ.
30. Преобразователи линейных и угловых перемещений в код, использующие алгоритм считывания. Отраженные коды.

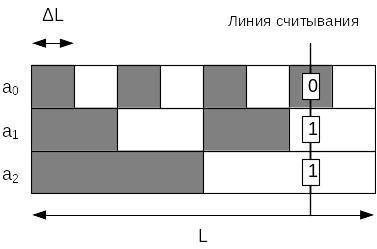

АЦП ЛУП-код состоит из кодовой маски (на нее нанесен код) и узла считывания (линия считывания). Маска может быть выполнена на магнитной (разная намагниченность областей) или оптической основе (разный уровень прозрачности). Обычно используются только преобразователи в двоичный код из-за сложности построения кодовых масок для систем счисления с другим основанием.
L – входная величина, которую необходимо измерить. Линию считывания образуют чувствительные элементы.
Рисунки: АЦП линейное перемещения – код, АЦП угловое перемещение – код.
Проблема таких преобразователей – слишком велика абсолютная погрешность, если линия считывания находится в месте смены состояния кодовой маски (например: линия считывания посередине – выходной код может быть как 111, так и 000).
Отраженные (рефлексные) коды строятся в соответствии с отраженными системами счисления (ОСС), у которых, в отличие от позиционных (ПСС), вес разряда не имеет постоянного значения. В ОСС два соседних в натуральном ряду числа различаются цифрой только в одном разряде и при этом только на единицу.
Особенности: 1) старшие разряды в ПСС и ОСС совпадают 2) циклы совпадения/несовпадения младших разрядов идут через 20 чисел.
2. Способ преобразования отраженного кода в позиционный через разряды позиционного. Вывод.
Преобразование будем начинать со старших разрядов. q – основание системы счисления.
45. Способ преобразования отраженного кода в позиционный через разряды отраженного кода. Вывод.
Для выведения формул преобразования будем использованы формулы, полученные в ответе на вопрос №2.
36. Методы знакогенерации в электронных уо. Точечный и штриховой функциональный способы.
В рамках курса были рассмотрены следующие методы формирвоания 2D-графики:
-= метод знакогенерации:
= функциональный способ;
-точечный функциональный (ступенчатая аппроксимация);
- штриховой функциональный (линейная аппроксимация);
- функциональный способ с криволинейными контурами (аппроксимация кривыми более высокого порядка);
= способ микрорастра;
-= растровый метод.

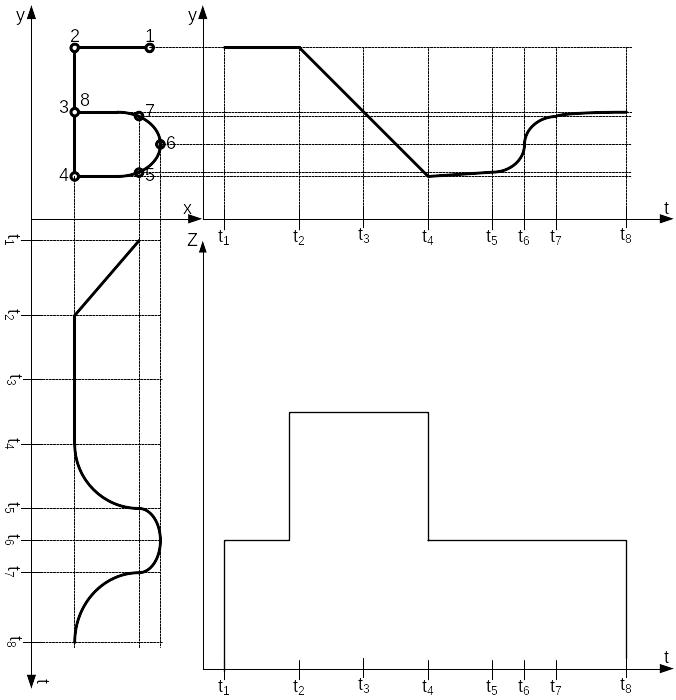

Ф
ункциональный
способ формирования символов:
При формировании символов предполагается, что символ записывается в виде неоднозначной функции y = f(x). Далее функцию параметризируют: y = f1(t), x=f2(t), где t – общая переменная – параметр, несущий функциональную нагрузку (время). Полученные функции x(t), y(t) нужны для перемещения на экране отображающей точки в пределах контура символа. Еще необходима функция z = f3(t), которая управляет яркостью отображающей точки.
В
практическом применении к функция x(t),
y(t)
применяются различные методы
интерполяции.

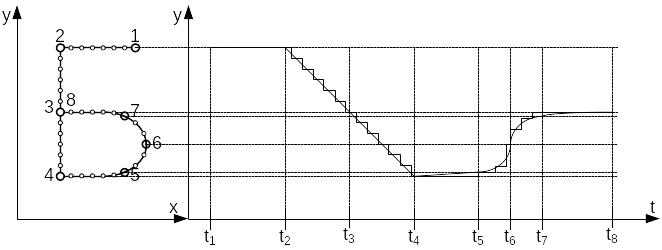

Точечный функциональный
способ: символ на экране формируется в
виде точек, совпадающих с контуром
символа. Количество и размер точек
выбираются таким образом, чтобы с точки
зрения оператора они выглядели как
непрерывная линия. Функции x(t),
y(t)
представлены в виде наборов чисел,
которые могут хранится в памяти цифровой
машины. На рисунке – принцип действия
и структура генератора формирования
функций x(t),
y(t).
Время формирования символа = произведение
времени формирования точки на количество
точек: tсимвола=
τ n.

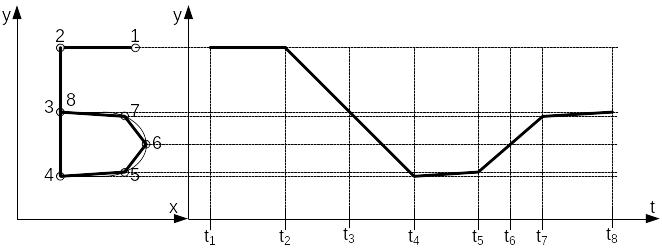

Ш
триховой
функциональный способ: контур символа
формируется из прямых отрезков линий.
Функции x(t),
y(t)
представляются прямыми линиями, их
удобно рисовать с помощью интеграторов
(аналоговый способ) или счетчиков со
входами «+» и «-». Для реализации необходимо
заполнить начальные условия и состояния
подаваемых на интегратор входов – объем
информации и качество изображения
уменьшаются.
