55. Канальный efm-код в cd-rom накопителях.

Принцип кодирования информации на CD-ROM:

1. Формирование исходных данных для первого кадра информации: 6 выборок (отсчетов) по 16 бит каждая на 2 канада: 6 х 2 х 16 бит = 192 бита.

2. Представление данных в байтах: 192 : 8 = 24 байта.

3. Добавление контрольных кодов (8 байт): корректирующие коды Рида-Соломона: 24 + 8 = 32 байта.

4. Добавление служебного байта: 32 + 1 = 33 байта.

5. Перемежение – позволяет избегать влияния помех – разнесение битов информации из одного байта в разные места (точки дорожки). В результате при появлении царапины, она перекрывает не больше одного бита в каждой байте.

6. Модуляционное кодирование каждого байта EFM-кодом (eight to fourteen modulation): 6 -> 14 = групповой код d,k класса 2,10 (2 = минимальное, 10 = максимальное количество идущих подряд нулей).

7. К 14 битам добавляются 3 связующих бита, которые устраняют возможный избыток нулей: 14 + 3 = 17. Биты добавляются по специальному алгоритму.

В результате кодирования получаются 33 группы по 17 бит = 561 бит.

Для каждого блока генерируется синхрослово (слово распознавания) длиной 27 бит, подобранное так, чтобы набор из нулей и единиц никогда не повторялся. Это позволяет каждый раз выделить группу, которую мы закодировали.

50. Схема устройства оптической головки в cd-rom накопителях.

О птическая головка включает в себя такие элементы:

1. а) объектив оптической головки – фокусирует луч лазера; б) перемещение объектива - катушка с магнитом, на которую задается ток для движения, и система слежения за движением).

2. Светоделительный кубик.

3. Дифракционная решетка – из одного луча лазера делает три луча и правильно их располагает.

4. Коллиматор – позволяет получить пучок из параллельных лучей .

5. Полупроводниковый лазер, который управляется изменением тока на лазерном диоде.

6. Объектив приемника (2 линзы – сферическая и цилиндрическая).

7. Фотоприемник (обычно с усилителем).

18. Система фокусировки в оптических накопителях.

41. Система радиального слежения за дорожкой в оптических накопителях.

Ф отоприемник в оптической головке имеет разделен на шесть приемных частей, каждая из которых на основе получаемого излучения формирует определённое напряжение.

Ч асти ABCD формируют разностную величину напряжения для подачи на систему автоматического регулирования фокусировки (САР Ф). На рисунке а) – нормальная фокусировка луча; б, в) – ненормальная фокусировка. Для управления фокусировкой используется напряжение ΔU:

ΔU = (U_A+U_D) – (U_B+U_C). Знак напряжения ΔU указывает направление, в котором необходимо передвигать оптическую головку, значение ΔU пропорционально расстоянию, которое нужно пройти. На фотоприемники ABCD попадает луч 1.

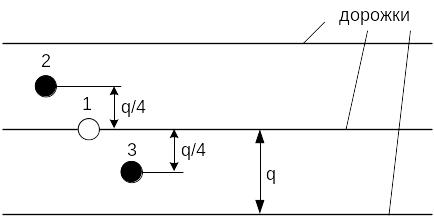

Л учи 2, 3 обеспечиваеют слежение за дорожкой. Расположение лучей 2, 3 на поверхности оптического носителя показано на рисунке. На основании напряжений с фотоприемников EF формируется напряжение слежения: ΔU_{слежения} = U_E – U_F. Если расположение лучей на дорожке верно, то U_E = U_F.
