9 . Потенциальный способ магнитной записи по двум уровням с частотной модуляцией.
Направление вектора магнитной индукции может меняться не только в конце (начале) такта, но и в середине такта.
Записывается «1» - направление тока в обмотке записи меняется два раза (не имеет значения, в какую сторону).
Записывается «0» - направления тока меняется один раз.
При использовании данного способа записи активно представлены нули и единицы – активный способ записи; легко распознается любое количество «0» («1») подряд. Недостаток: на одном такте находятся участки с двумя магнитными отпечатками, т.о. 1 такт = 2 магнитных триггера. Коэффициент информативности: Ки= 0,5 бит/Мт.

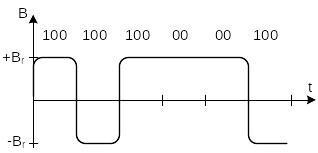

47. Метод кодирования mfm.
Метод кодирования MFM - модифицированная частотная модуляция (modified frequency modulation). Запись «1» - перепад индукции в середине интервала; запись «0» - перепад индукции на границе интервала; особенность: никогда не записывается первый ноль. Данный метод называют методом трехинтервальной записи. Интервал 2τ – внутри «0».
23. Метод группового кодирования.
В основе групповых кодов (гк) физически лежит метод NRZI. По этому способу вся подлежащая записи информация разбивается на группы по m бит каждая. При записи на носитель каждая группа из m бит заменяется группой из m+1 бит.
При чтении по отпечаткам на носителе последовательность разбивается на группы по m+1 бит и преобразуется на группы по m бит. Существуют коды ГК2/3, ГК4/5, ГК8/9 (левая цифра – m, правая – m+1).
Группы выбираются следующим образом:
- в группе из m+1 бит должно быть минимальное количество нулей;
- кодирование должно быть простым.
Пример: ГК2/3
m |
m+1 |
Принцип кодирования: |
01 |
011 |
Дописываем единицы в конце кода |
10 |
101 |
|
11 |
111 |
|
00 |
110 |
Инвертируем и добавляем «0» |
Пример кодирования:
Аm |
10 |
11 |
00 |
00 |
00 |
01 |
01 |
Am+1 |
101 |
111 |
110 |
110 |
110 |
011 |
011 |
В резлуьтате:
1) не больше двух нулей подряд;
2) простое кодирование;
3) коэффициент информативности Ки=0,66 – повышение коэффициента информативности в сравнении с фазовыми и частотными методами.
4) не нужно использовать синхронизационные импульсы, которые необходимы при обычной NRZI-записи.
19. Метод кодирования rll.
Физическая основа записи с кодированием RLL является NRZI-запись.
Развитием групповых кодов, в которых каждая группа из m знаков заменяется группой из m+1 знаков стали dk-коды. Для промежуточной группы m+1 символов: d – наименьшее, k – наибольшее количество нулей в группе.
Примером dk-кода является код RLL 2.7: run length limited – дорожка нулей ограниченной длины. Принцип кодирования: исходная последовательность разбивается на группы бит, размер которых непостоянен: m1 ≠ m2, m -> m + n, (m + n = 2n).
Например: Исходный код: X = 010 11 000. Промежуточный код: Хп = 100100 1000 000100.
m |
m+n |
10 |
0100 |
11 |
1000 |
000 |
000100 |
010 |
100100 |
011 |
001000 |
0010 |
00100100 |
0011 |
00001000 |

Коэффициент информативности Ки= 8/6 = 1.33.
