71. Продольный способ магнитной записи.
При использовании продольного способа магнитной записи вектор магнитного потока Ф располагается параллельно вектору скорости вращения диска. Такой способ записи был распространен до 2005 г.

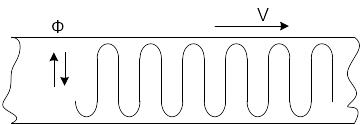

Поперечный способ магнитной записи используется в стримерах и кассетах . Запись осуществляется по серпантинным дорожкам.
Рисунок: продольная запись, поперечная запись.
34. Перпендикулярный способ магнитной записи.
При перпендикулярной записи вектор магнитного потока Ф перпендикулярен плоскости записываемого диска. Плотность записи выше, чем при продольной записи. Для выполнения записи таким способом используют специальные магнитные слои (соединения кобальта и хрома), которые имеют правильную геометрическую форму доменов. Существуют два способа перпендикулярной записи:

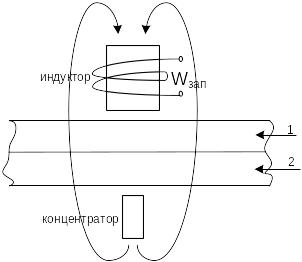

1) односторонний (слева): 1 – основа, 2 – промежуточный слой (магнитомягкий материал), 3 – магнитный слой (магнитосильный материал). Домены, находясь под индуктором, не размагничиваются, т.к. у индуктора напряженность поля меньше за счет большего размера.
2) двусторонний (справа): 1 – основной слой, 2 – чувствительный слой.
4. Потенциальный способ магнитной записи по двум уровням, nrz.
NRZ – no return zero – без возврата к нулю. При записи «1» магнитный отпечаток принимает +Br, при «0» -Br. Ось В – вектор магнитной индукции (запись). e(t) – электродвижущая сила, ЭДС (чтение) (e(t)~dB/dt).Коэффициент информативности = 1. Проблема: если подряд в считываемом коде идет группа из большого количества «0» (или «1»), то (из-за неравномерности скорости движения) сложно посчитать точное количество прочитанных знаков. В таком случае нужно писать на носитель синхроимпульсы, что приводит к расходу места.

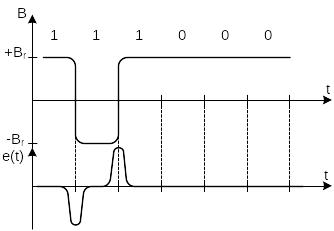

43. Потенциальный метод магнитной записи по двум уровням в «реакцией на единицу» (nrzi).
N
RZI
– no
return
zero
inverse
– без возврата к нулю с инверсией на
единицу.
При записи «1» величина магнитной индукции меняется на противоположную.
Вектор магнитной индукции принимает два значения: +Br, -Br.
Ось В – вектор магнитной индукции (запись). e(t) – электродвижущая сила, ЭДС (чтение) (e(t)~dB/dt).
Коэффициент информативности = 1. Проблема: если подряд в считываемом коде идет группа из большого количества «0», то (из-за неравномерности скорости движения) сложно посчитать точное количество прочитанных знаков. В таком случае нужно писать на носитель синхроимпульсы, что приводит к расходу места. Этот способ магнитной записи применяется в совмещении с групповыми кодами (dk-коды, RLL), в которых ограничено количество идущих подряд нулей.

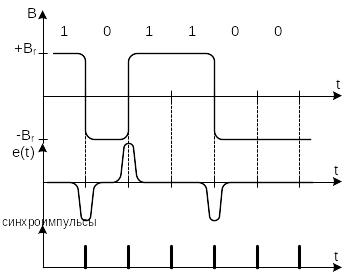

8. Потенциальным способ магнитной записи по двум уровням с фазовой модуляцией.
Н
аправление
вектора магнитной индукции может
меняться не только в конце (начале)
такта, но и в середине такта. Суть: ток
меняет свое направление в середине
такта от «+» к «-» = 1, от «-» к «+» = 0.

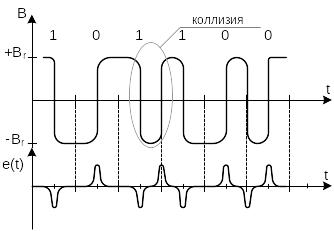

Коллизия: чтобы в середине такта перейти
от «+» к «-», нужно в начале такта перейти
от «-» к «+».
Ось В – вектор магнитной индукции (запись). e(t) – электродвижущая сила, ЭДС (чтение) (e(t)~dB/dt).
При использовании данного способа записи активно представлены нули и единицы – активный способ записи; легко распознается любое количество «0» («1») подряд. Достоинство: добавлена помехоустойчивость – импульс в противоположную сторону в начале такта означает, что следующий магнитный триггер хранит то же, что и предыдущий. Недостаток: на одном такте находятся участки с двумя магнитными отпечатками, т.о. 1 такт = 2 магнитных триггера. Коэффициент информативности: Ки = 0,5 бит/Мт.
