Билет 6.
1) Устройства для присоединения трубопроводов Штуцера и бобышки
Для присоединения трубопроводов и контрольно-измерительных приборов служат штуцера и бобышки.
Штуцер состоит из отрезка трубы (патрубка) и фланца. Приварка штуцера к аппарату может быть осуществлена по одному из вариантов (рис. 1.42. а) исполнение А, Б).

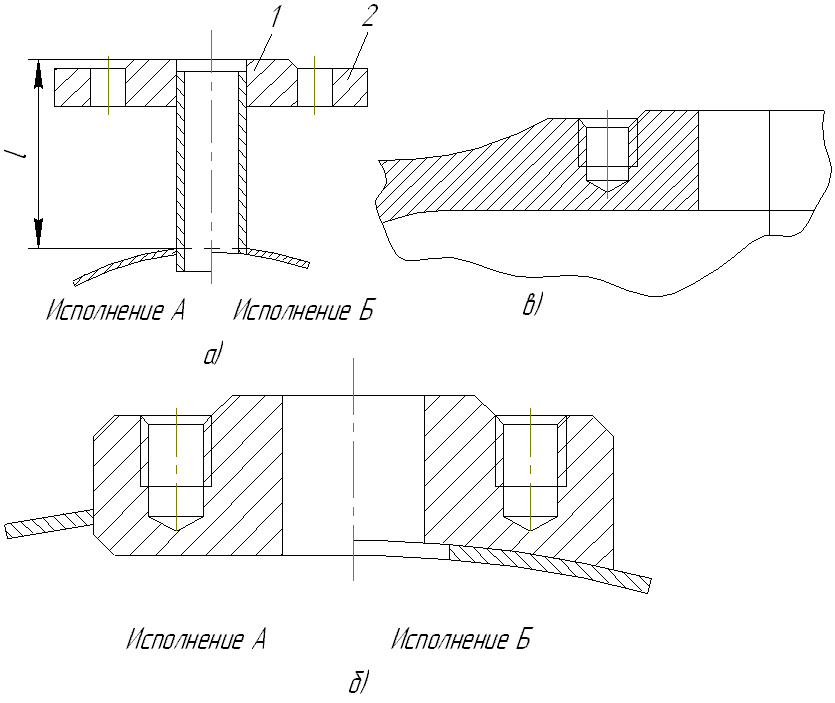

Рис. 1.42. Конструкция штуцеров и бобышек: а – штуцер;
б – бобышка, приваренная к стенке аппарата; в – бобышка, отлитая заодно с корпусом
Наиболее распространен вариант рис.1.42. (а) исполнение А. Вариант рис.1.42. (а) исполнение Б применяется в тех случаях, когда внутри аппарата не должно быть никаких выступающих частей.
Иногда в штуцера вставляют патрубки наполнения (рис.1.43.), чтобы предотвратить стекание жидкости по стенкам аппарата.

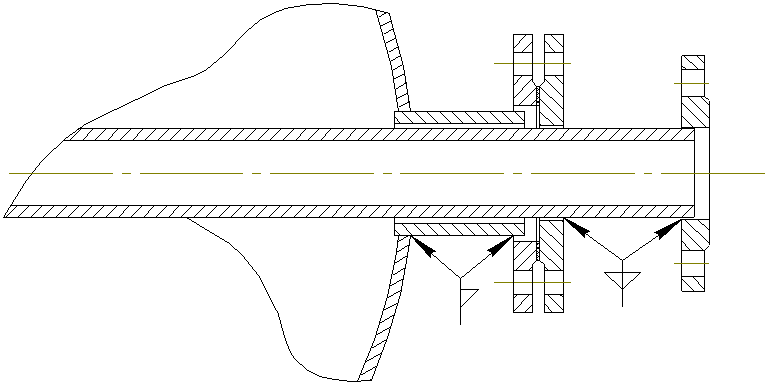

Рис. 1.43. Штуцер с патрубком наполнения
(
Бобышки представляют собой фланцы, приваренные непосредственно к аппарату, или утолщения на его корпусе. Их устанавливают, когда устройство штуцеров по каким-либо причинам нежелательно. Бобышки изготавливают по одному из двух типов, показанных на рис. 1.42. б, в.
