1). Опоры и устройства для строповки аппаратов Опоры и лапы аппаратов

Опоры служат для установки технологического оборудования на фундаменты и несущие конструкции. Основная функция - передача усилия от одной части конструкции на другие или на фундамент. В зависимости от рабочего положения аппарата различают опоры для горизонтальных аппаратов (рис.1.49.) и опоры для вертикальных аппаратов (рис.1.50.).

Для горизонтальных аппаратов опоры, как правило, делают сварными, реже литыми или из бетона или кирпича.

I – цилиндрические с местными косынками; II – цилиндрические с местными стойками под болты; III – цилиндрические с кольцевым опорным поясом. 1 – юбка; 2 – фундаментальное кольцо; 3 – косынка; 4 – стойка; 5 – опорный пояс; 6 – лаз;

7 – окно

Невысокие вертикальные аппараты обычно устанавливают на стойках, когда их размещают внизу в помещении, или на подвесных лапах, когда аппарат размещают между перекрытиями в помещении или на специальных стальных конструкциях. Число лап на вертикальных аппаратах берут от двух до четырех, стойки – не менее трех.

Конструкции стандартных опор для вертикальных аппаратов приведены на рис. 1.51. Тип а, б (стойки) – для аппаратов с эллиптическим и коническим днищем. Тип в (лапы) служит для аппаратов без теплоизоляции, тип г (лапы) с увеличенным вылетом – для аппаратов с изоляцией. В зависимости от толщины стенки корпуса аппарата опоры привариваются или непосредственно к корпусу или к накладному листу.

В опорах имеется регулировочный болт, служащий для установки вертикальности при монтаже. После установки вертикальности болт выкручивается.

Устройства для строповки аппаратов

Строповка - это временное соединение монтируемых конструкций с крюком грузоподъемной машины. Подъем и перемещение реакторов и других технологических аппаратов при монтаже и ремонте производится с помощью строповки их канатами или цепями. Для удобства строповки вертикальных аппаратов на них должны быть предусмотрены специальные устройства – крюки, ушки, скобы, цапфы (рис. 1.52.) Наиболее распространены среди них крюки и ушки.

2)

Билет 5.

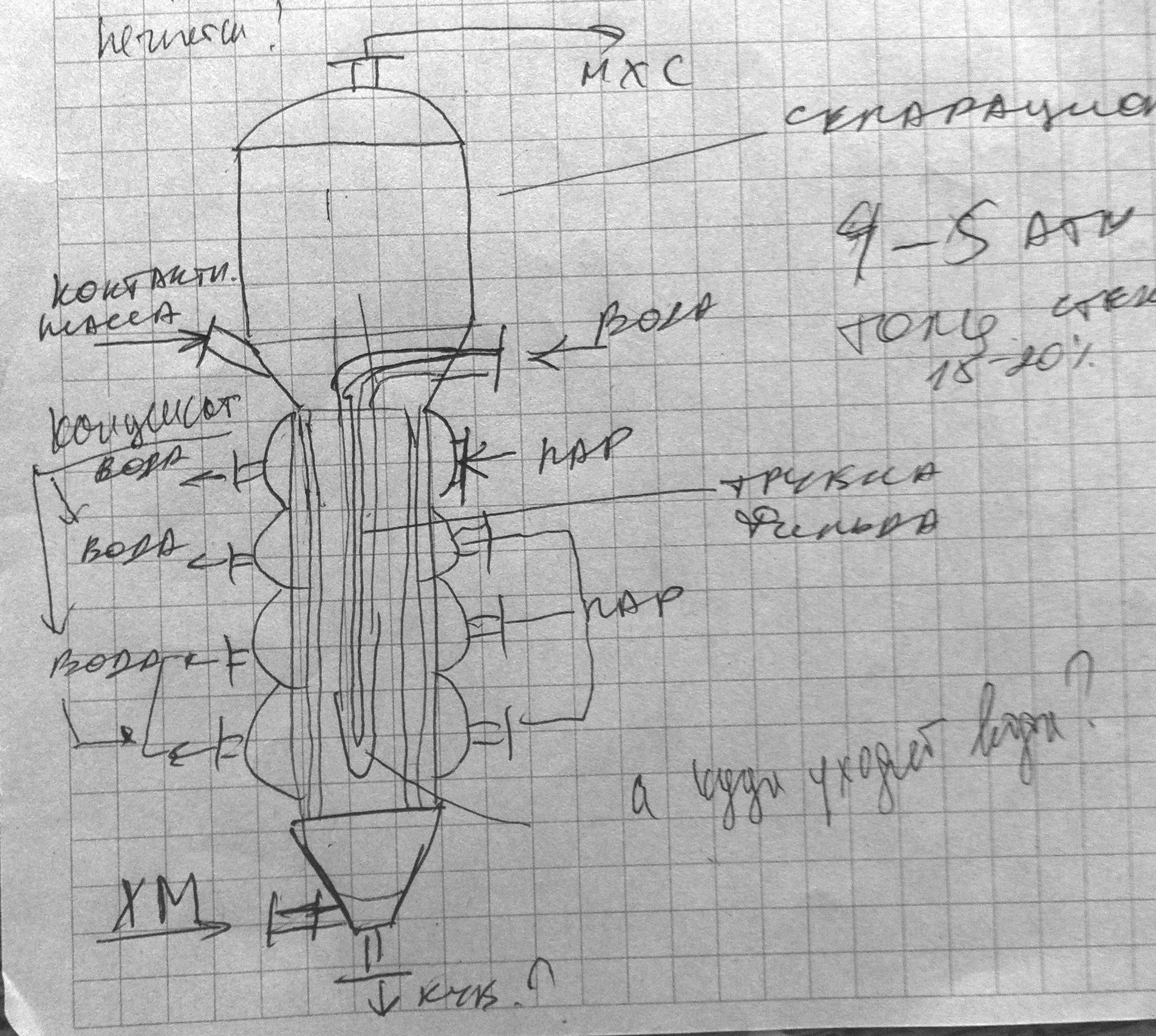

2) Устройства для присоединения трубопроводов Штуцера и бобышки

Для присоединения трубопроводов и контрольно-измерительных приборов служат штуцера и бобышки.

Штуцер состоит из отрезка трубы (патрубка) и фланца. Приварка штуцера к аппарату может быть осуществлена по одному из вариантов (рис. 1.42. а) исполнение А, Б).

Рис. 1.42. Конструкция штуцеров и бобышек: а – штуцер;

б – бобышка, приваренная к стенке аппарата; в – бобышка, отлитая заодно с корпусом

Наиболее распространен вариант рис.1.42. (а) исполнение А. Вариант рис.1.42. (а) исполнение Б применяется в тех случаях, когда внутри аппарата не должно быть никаких выступающих частей.

Иногда в штуцера вставляют патрубки наполнения (рис.1.43.), чтобы предотвратить стекание жидкости по стенкам аппарата.

Бобышки представляют собой фланцы, приваренные непосредственно к аппарату, или утолщения на его корпусе. Их устанавливают, когда устройство штуцеров по каким-либо причинам нежелательно. Бобышки изготавливают по одному из двух типов, показанных на рис. 1.42. б, в.
