3 Развертка в эло
Развертка – процесс перемещения луча в горизонтальном направлении в функции времени.
Для этого электронный луч смещается по оси Х с равномерной скоростью, что осуществляется подачей на ГП линейно нарастающего пилообразного напряжения, формируемого ГР.
Виды развертки: линейная, синусоидальная, круговая.
Типы развертки: непрерывная, ждущая.
Исследование сигналов в широком диапазоне частот обеспечивается переключением частоты пилообразного напряжения, предусмотренным в ГР.
Линейная развертка
Для получения устойчивого изображения на экране осциллографа частота ГР должна быть кратной частоте исследуемого сигнала. Выдержать точно кратность частот на практике не удается вследствие самопроизвольного изменения частоты ГР и исследуемого сигнала. Для поддержания устойчивости изображения БС изменяет частоту ГР в соответствии с частотой исследуемого сигнала. Такой режим работы ГР называется непрерывным. Он применяется при наблюдении периодических сигналов.
Р
еальная
форма uр:
Тр = Тпр + Тобр
Тпр – время прямого хода,
Тобр – время обратного хода.
Чтобы осциллограмма не искажалась, на время обратного хода луча ЭЛТ гасится.
Синхронизация развертки
– для получения неподвижной устойчивой осциллограммы.
Синхронизация – процесс принудительного генерирования ГР напряжения с частотой (fр), равной (кратной) частоте исследуемого сигнала (fy).
Условие синхронизации: fy = n fp , Tp = n Ty (n – целое число).
Виды синхронизации: ♦ внутренняя; ♦ внешняя.
При исследовании непериодической последовательности импульсов. Одиночных импульсов или импульсов с большим периодом следования используют ждущий режим работы, при котором ГР вырабатывает пилообразный импульс только с приходом исследуемого импульса, что обеспечивает устойчивость изображения на экране. Такая синхронизация называется внутренней.
Синусоидальная развертка uр = Um sin ωt
Синусоидальное uр → на вход Х (ГР отключается).

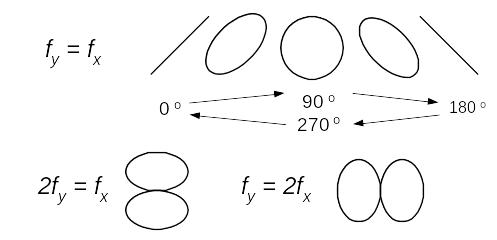

При синусоидальном uвх → фигура Лиссажу.
Вид фигуры ← от соотношения частот и фазового сдвига между uр и uвх.
Круговая развертка
На пластины У и Х → синусоидальные uр, одинаковой амплитуды и сдвинутые по фазе на 90°.Линия развертки в виде окружности или эллипса вращается со скоростью один оборот за период сигнала образцовой частоты.Исследуемый сигнал измеряемой частоты → в канал Z (на модулятор) для модуляции электронного луча по яркости.
Осциллограмма → штриховая окружность.
При равенстве частот fy и fx половина окружности не видна, а половина высвечивается. Если fy > fx на окружности появятся темные и светлые участки – штрихи. Число темных или светлых штрихов n равно кратности частот, откуда fy=n fx. Осциллограмма неподвижна только при точном равенстве или точной кратности частот, в противном случае она вращается и время одного оборота характеризует разность частот fy и fx.
Если измеряемая частота ниже образцовой, тогда в каналы Y и X через фазорасщепляющую цепь подают напряжение измеряемой частоты, а напряжение образцовой используют как модулирующее. В этом случае fy= fx/n.
При круговой развертке сравнивать частоты можно до кратности 50, а при фотографировании осциллограммы – до нескольких сотен.
4 Электронно-лучевые трубки характеризуются чувствительностью – отношением отклонения луча и напряжения на отклоняющих пластинах:
.
Отклонение луча h под воздействием напряжения U определяется следующим выражением:
,
где lТ – расстояние от отклоняющей пластины до экрана;
ln – длина пластины;
d – расстояние между пластинами.
Чувствительность пластин У – от 1 до 5 мм/В; Х – от 0,6 до 1 мм/В.
