1 Электронно-лучевые осциллографы

В производственной деятельности возникает необходимость не только в измерении тех или иных величин, но и в автоматической регистрации их значений. Для этой цели служат регистрирующие приборы.

В зависимости от числа одновременно регистрируемых величин:

- одноканальные , многоканальные.

В зависимости от формы записи различают

- самопишущие (запись в виде диаграмм) , печатающие;

- электронно-лучевые осциллографы (развертывание исследуемого

сигнала на экране электронно-лучевой трубки, цифровые осциллографы.

ЭЛО предназначены для визуального наблюдения, измерения и регистрации электрических сигналов. Возможность исследования высокочастотных периодических и кратковременных однократно протекающих процессов.

Достоинства: широкий частотный диапазон, высокая чувствительность, большое входное сопротивление, незначительное потребление мощности от исследуемого объекта.

Типы ЭЛО:

универсальные (С1) , запоминающие (С8) , импульсные (С3) , цифровые (С9)

стробоскопические (С7)и др.

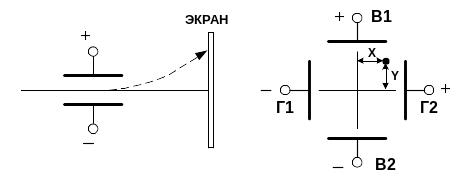

В основе работы ЭЛО лежит преобразование исследуемых сигналов в видимое изображение, получаемое на экране ЭЛТ. Это преобразование осуществляется путем управления движением пучка электронов исследуемого напряжения (электростатическое управление потоком электронов)

2 Электронно-лучевая трубка

К- подогреваемый катод, М – модулятор, А1 – фокусирующий анод (подается положительное напряжение 300 – 1000 В), А2 (напряжение 800 – 4000 В) – ускоряющий анод, ВП – вертикальные отклоняющие пластины, ГП – горизонтальные отклоняющие пластины, А – дополнительный анод (дополнительное ускорение электронов, для процессов с малой частотой повторения или однократных импульсов).

Основные характеристики ЭЛТ:

- чувствительность ЭЛТ – Sт = Lт/Uт (Lт отклонение луча на экране трубки, вызванное напряжением Uт);

- полоса пропускания – диапазон частот, в пределах которого коэффициент отклонения изменяется не более чем на 3 дБ;

- длительность послесвечения,рабочая площадь экрана , цвет свечения люминофора.

ОСНОВНОЙ РЕЖИМ РАБОТЫ исследуемый сигнал – на вход Y, генератор развертки – включен, на экране – осциллограмма исследуемого сигнала.

Чувствительность осциллографа So по каналу Y и Х определяется наибольшей длиной светящейся линии на экране в мм, приходящейся на 1 В амплитудного значения входного напряжения. При синусоидальной форме напряжения длина линии на экране соответствует двойному амплитудному значению поданного напряжения.

Наблюдение формы электрических сигналов

  1. Исследуемый сигнал подать на открытый вход Y, генератор развертки должен быть включен

[открытый вход Y ( ) – для исследования сигналов любой формы,

закрытый вход (~) – для исследования переменной составляющей сигнала].

  1. Синхронизировать развертку в режиме внутренней синхронизации.

[– установить режим синхронизации «внутренняя»;

– вывести регулятор «уровень» до нуля;

– «стабильность» вывести до погашения экрана;

– ввести «уровень» до получения неподвижного устойчивого изображения].

  1. Установить такую частоту развертки, чтобы на экране наблюдалось 2 или 3 периода исследуемого сигнала.

  2. Для проведения измерений предварительно выполнить калибровку усилителя Y с помощью калибратора амплитуды

[– переключатель К0 перевести в положение «Калибровка»

– при необходимости установить потенциометром «Чувствительность» необходимое отклонение (в делениях шкалы) между штриховыми линиями, созданными амплитудами напряжения калибратора].
