4.Чертеж — это документ, содержащий контурное изображение изделия и другие данные, необходимые как для изготовления, контроля и идентификации изделия, так и для операций с самим документом.

Эскиз – чертеж выполненный в глазомерном масштабе предназначенный для разового использования также являющийся конструкторским документом.

При выполнении рабочего чертежа детали определяют вид, дающий наибольшее представление об ее устройстве (главный вид), и необходимое количество других видов и изображений.

Длинные детали, имеющие по­стоянное или закономерно изменяю­щееся поперечное сечение, допуска­ется изображать с разрывами.

Изображения предметов на чертеже должны быть размещены так, чтобы поле его было равномерно заполнено. Число изображений на чертеже должно быть достаточным для получения полного и однозначного представления о нем. В то же время на чертеже должно быть только необходимое количество изображений, оно должно быть минимальным, т. е. чертеж должен быть лаконичным и содержать минимальный объем графических изображений и текста, достаточных для свободного чтения чертежа, а также его изготовления и контроля.

Основные требования

Для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.

Исключение составляют случаи, предусмотренные в ГОСТ 2.414-75; ГОСТ 2.417-78; ГОСТ 2.419-68, когда величину изделия или его элементов определяют по изображениям, выполненным с достаточной степенью точности.

Требуемая точность изделия при изготовлении задается указанием на чертеже предельных отклонения размеров, а также предельных отклонений формы и расположения поверхностей.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «* Размеры для справок». Если все размеры на чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают: «Размеры для справок».

На чертежах изделий у размеров, контроль которых технически затруднен; наносят знак «*», а в технических требованиях помещают надпись «Размеры обеспеч. инстр.». Указанная надпись означает, что выполнение заданного чертежом размера с предельным отклонением должно гарантироваться размером инструмента или соответствующим технологическим процессом.

Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры (перенесенные с чертежей изделий-заготовок, размеры деталей (элементов) из сортового, фасонного, листового и др.проката).

При расположении элементов предмета (отверстий, пазов, зубьев и т. п.) на одной оси или на одной окружности размеры, определяющие их взаимное расположение, наносят следующим способами:

- от общей базы (поверхности, оси) - рис. и б;

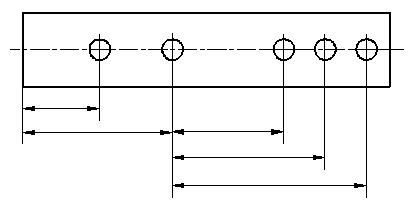

- заданием размеров нескольких групп элементов от нескольких общих баз - рис.3;

- заданием размеров между смежными элементами (цепочкой) - рис.4.

а)

Сопрягаемые размеры определяют форму поверхности детали, сопрягаемой с поверхностью другой детали в изделии, а также положение этих поверхностей в изделии.

На изображении, представляющем собой соединение вида и разреза, рекомендуется размеры, определяющие наружную форму детали, располагать со стороны вида, а внутреннюю – со стороны разреза. При этом размерные линии, относящиеся к внутренним элементам детали, проводят с обрывом и обрыв размерной линии делают дальше оси симметрии.

5.Шероховатость поверхности — совокупность неровностей поверхности с относительно малыми шагами на базовой длине. Измеряется в микрометрах (мкм). Шероховатость относится к микрогеометрии твёрдого тела и определяет его важнейшие эксплуатационные качества.

Шероховатость поверхности обозначают на чертеже для всех выполняемых по данному чертежу поверхностей  изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

Рисунок 2. Обозначение шероховатости Рисунок 3. Обозначение шероховатости поверхности поверхности без указания способа обработки при образовании которой обязательно удаление слоя

материала

Рисунок 4. Обозначение шероховатости поверхности при образовании которой осуществляется без удаление слоя материала

Значение параметра шероховатости по ГОСТ 2789-73 указывают в обозначении шероховатости после соответствующего символа, например: Rа0.4, Rmax6.3;  Sm0.63; t5070; S0,032; Rz50.
