Изометрическая проекция
Положение аксонометрических осей приведено на рис.1.
Коэффициент искажения по осям x, y, z равен 0.82.
Изометрическую проекцию для упрощения, как правило выполняют без искажения по осям x, y, z, т.е. приняв коэффициент искажения равным 1.

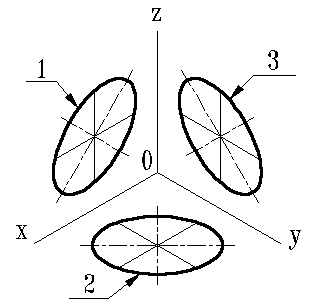

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.2)
Если аксонометрическую проекцию выполняют без искажения по осям x, y, z, то большая ось эллипсов 1,2, 3 равна 1,22, а малая ось - 0.71 диаметра окружности.
Если аксонометрическую проекцию выполняют с искажением по осям x, y, z, то большая ось ось эллипсов 1, 2, 3 равна диаметру окружности, а малая - 0.58 диаметра окружности.

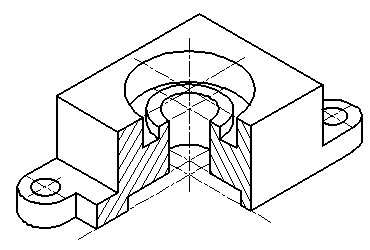

Пример изометрической проекции детали приведен на рис. 3.
рис1
рис2
рис3
Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям.
При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии — параллельно измеряемому отрезку.
В разрезах на аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют.
При выполнении в аксонометрических проекциях зубчатых колес, реек, червяков и подобных элементов допускается применять условности по ГОСТ 2.402—68.
В аксонометрических проекциях резьбу изображают по ГОСТ 2.311—68.
Допускается изображать профиль резьбы полностью или частично, как показано на рис. 18.
В необходимых случаях допускается применять другие теоретически обоснованные аксонометрические проекции.
3.Резьба́ — равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой цилиндрической или конической поверхности по винтовой линии с постоянным шагом.
По назначению резьбы делят на резьбы общего назначения и специальные.
К резьбам общего назначения относят крепежные, кинематические, трубные и арматурные.
Крепежные резьбы применяют для разъемных неподвижных соединений деталей машин. Основное их назначение - обеспечение прочности соединений и сохранение плотности (нераскрытия) стыка в процессе эксплуатации.
Кинематические резьбы применяют для подвижных соединении в передачах типа винт-гайка (ходовые винты и винты суппортов металлорежущих станков, винты измерительных приборов, винты прессов, домкратов и т.д.). В кинематических резьбах используют трапецеидальные, упорные и прямоугольные профили.
Прямоугольные резьбы имеют наименьшие потери на трение, о не стандартизированы и не рекомендуются из-за нетехнологичности в изготовлении и сложности получения соединений без осевого люфта.
Упорные резьбы предназначены для восприятия односторонних больших нагрузок.
Трубные и арматурные резьбы, имеющие треугольный профиль применяют для трубопроводов и арматуры с основным назначением обеспечения герметичности соединений.
К резьбам специального назначения относятся такие, которые применяют только в определенных изделиях некоторых отраслей промышленности (например, резьба для цоколей и патронов электрических ламп, беззазорная резьба в ходовых винтах координатно-расточных станков и т.д.).
У всякой резьбы различают следующие основные элементы: профиль, угол профиля, шаг, наружный, средний и внутренний диаметры
Все резьбы делятся на две группы: стандартные и нестандартные; у стандартных резьб все их параметры определяются стандартами.
Основные параметры резьбы определены ГОСТ 11708—82. Резьбу характеризуют три диаметра: наружный d (D), внутренний d1(D1) и средний d2(D2).
Типы резьб
Метрическая резьба, М.
Имеет широкое применение с номинальным диаметром от 1 до 600 мм и шагом от 0.25 до 6 мм. Профиль — равносторонний треугольник (угол при вершине 60°) с теоретической высотой профиля Н=0,866025404Р. Все параметры профиля измеряются в долях метра (миллиметрах).
Условное обозначение: буква M (metric), числовое значение номинального диаметра резьбы (d, D на схеме, оно же внешний диаметр резьбы на болте) в миллиметрах, числовое значение шага (для резьбы с мелким шагом) (P на схеме) и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 16 мм с крупным шагом обозначается как M16; резьба с номинальным диаметром 36 с мелким шагом 1,5 мм — М36х1,5; такая же по диаметру и шагу но левая резьба М36х1,5LH.
