28.Позиционное обозначение элементов.
Всем элементам, изображенным на схеме, присваиваются позиционные обозначения, содержащие информацию о виде элемента и его порядковом номере в пределах данного вида. Позиционное обозначение состоит из 3-х частей. Их записывают без разделительного знака и пробела. В первой части указывают вид элемента (R-резистор и т.д.), во второй – порядковый номер элемента в пределах данного вида (R1), в третьей – допускается указывать функциональное назначение (C4J – конденсатор C4, используемый как интегрируемый). Порядковый номер присваивается, как правило, сверху вниз слева направо.

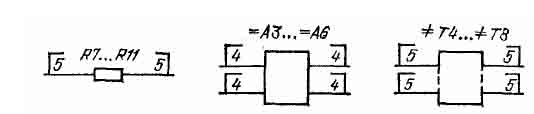

При параллельном соединении элементов допускается вместо изображения всех ветвей изображать только одну ветвь, указывая количество ветвей при помощи обозначения ответвления. Позиционные обозначения ставятся с учетом всех ветвей.

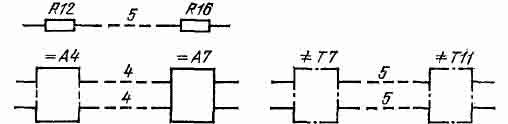

При последовательном соединении вместо изображения всех последовательно соединенных элементов допускается изображать только первый и последний элемент, показывая связи между ними штриховыми линиями. Над ними указывается общее количество одинаковых элементов. В позиционном обозначении должны учитываться все элементы.
29. Правила выполнения перечня элементов.
Оформляется на первом листе схемы или в виде отдельного документа.

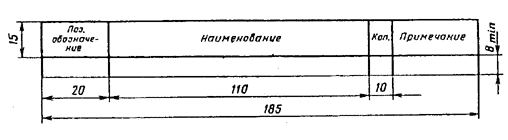

Перечень элементов в виде самостоятельного документа выполняют на формате А4. Основную надпись и дополнительные графы к ней выполняют по ГОСТ 2.104—68 (форма2 и 2а).
в графе "Поз. обозначение" ¾ позиционные обозначения элементов, устройств и функциональных групп;
в графе "Наименование" ¾ для элемента (устройства) ¾ наименование в соответствии с документом, на основании которого этот элемент (устройство) применен, и обозначение этого документа (основной конструкторский документ, государственный стандарт и т.д.); ¾ для функциональной группы наименование;
в графе "Примечание" — рекомендуется указывать технические данные элемента (устройства), не содержащиеся в его наименовании;
При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью. Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм. Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы;
При выпуске перечня элементов в виде самостоятельного документа его код должен состоять из буквы "П" и кода схемы, к которой выпускают перечень, например, код перечня элементов к электрической принципиальной схеме — ПЭ3. При этом в основной надписи (графа 1) указывают наименование изделия, а также наименование документа "Перечень элементов";
Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений. В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров.
Элементы одного типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень в одну строку. В этом случае в графу "Поз. обозначение" вписывают только позиционные обозначения с наименьшим и наибольшим порядковыми номерами, например: R3, R4, С8 ... С12, а в графу "Кол." ¾ общее количество таких элементов.
