1.6. Концепция ng oss Теле Менеджмент Форума
Для разрешения задач управления телекоммуникациями в условиях конвергенции телекоммуникационных и информационных технологий и появления NGN международной неправительственной организацией TMF была предложена концепция систем поддержки эксплуатации нового поколения NGOSS [7375].
Концепция NGOSS содержит следующие главные составные части:
схема описания бизнес-процессов (для существующих и перспективных услуг);
описание информационной модели, которая должна служить основой для анализа и разработки решений;
описание контрактного интерфейса взаимодействия между компонентами NGOSS, а также архитектуры, нейтральной по отношению к технологии;
набор требований и программ проверки, позволяющих оценивать соответствие решений и продуктов спецификациям NGOSS.
В рамках концепции NGOSS осуществляется интеграция процессов управления, информации управления, продуктов и систем управления.
Процессы управления в концепции NGOSS систематизированы в виде схем телекоммуникационных операций - краткой Telecom Operations Map (ТОМ) [73] и более полной enhanced Telecom Operations Map (eTOM) [75].
ТОМ служит в качестве описания направления процессов и как отправная точка для разработки и интеграции различных OSS. Для поставщиков услуг она служит нейтральной отправной точкой, поскольку они учитывают потребности изменения внутренних процессов, партнерство, объединения и общие рабочие соглашения с другими поставщиками. Для поставщиков программного и аппаратного обеспечения ТОМ очерчивает потенциальные границы компонент ПО и требуемые функции, исходные и выходные данные, которые должны поддерживаться продуктами. Схема телекоммуникационных операций описана в следующих документах TM Forum: [70,71,73,75]. ТОМ базируется на уровневой архитектуре управления TMN [58] и функциях управления [59], однако, в отличие от рекомендаций МСЭ-Т, где наиболее детально проработаны вопросы управления на уровнях управления сетевыми элементами с сетью, ТОМ большее внимание уделяет уровням управления услугами и бизнесом. Структура бизнеспроцессов ТОМ показана на рис 1.5, где EML, NML, SML, BML - соответственно уровни управления сетевыми элементами, сетью, услугами и бизнесом. Содержание процессов, показанных на рис. 1.5, и их взаимосвязи подробно рассмотрены в документе [73]. Как видно, специфика ТОМ состоит в разбиении уровня управления услугами TMN на два подуровня, нижний из которых (Уровень разработки и эксплуатации услуг/продуктов) тяготеет к взаимодействию с сетевыми ресурсами, а верхний (Уровень обслуживания клиентов) - к взаимодействию с потребителями услуг.
Характерно, что ТОМ - абстрактная схема, не привязанная к конкретике услуг, так что процессы, показанные на ТОМ, реализуются для любой услуги. Концепция ТОМ предполагает существование субпроцессов, поддерживаемых основными процессами ТОМ или поддерживающих эти процессы. Для отображения этих субпроцессов предусмотрена трехмерная модель ТОМ, согласно которой конкретные функции, поддерживающие определенные бизнес- процессы могут отображаться на отдельных "слоях" трехмерной модели ТОМ. Например, процессы, поддерживающие соглашения об уровне обслуживания [72], могут быть показаны на отдельной плоскости ТОМ [73].

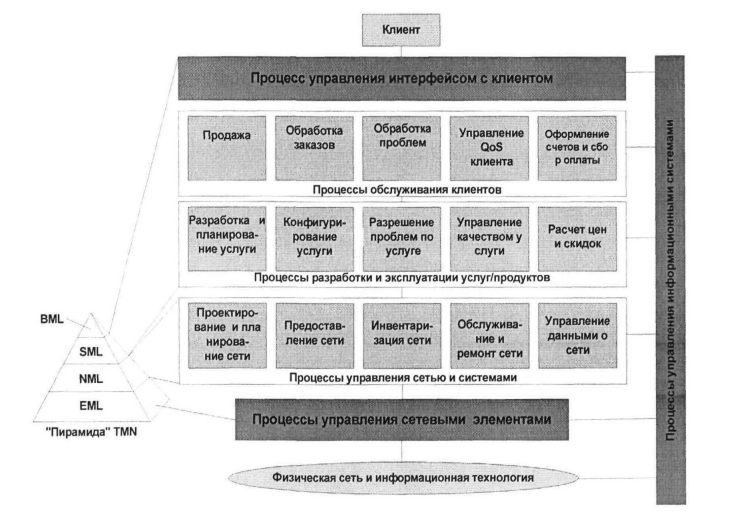

Рис 1.5 Схема телекоммуникационных операций TeleManagement Forum и ее связь с архитектурой TMN
Чтобы показать полные (end-to-end) последовательности процессов поставщика услуг в ТОМ предусмотрено разбиение схемы согласно рис. 1.5 "по вертикали" на группы процессов Выполнения (Fulfilment), Поддержания (Assurance) и Биллинга (Billing), как показано на рис. 1.6.
Для практического использования NGOSS Теле Менеджмент Форумом разработана методология жизненного цикла NG OSS. Целью этой методологии является помощь оператору в использовании решений и программ NG OSS для анализа процессов бизнеса, системных требований, проектных решений, внедрения и развертывания NGOSS.
Современное понимание концепции NGOSS Теле Менеджмент Форума может быть выражено следующей формулой:
NGOSS= Жизненный цикл + Методология + Архитектура
Рис. 1.6 Разбиение TOM на области выполнения, поддержания и биллинга (fulfilment, assurance, billing)
Внедрение концепции N0088 позволяет каждой из сторон телекоммуникационного бизнеса получить определенные выгоды:
уменьшение времени ввода новых услуг, по меньшей мере, на 50%;
уменьшение количества физических интерфейсов на каждый компонент;
переориентирование конфигурации физического интерфейса «точка точка» для множества OSS на конфигурацию логического интерфейса;
простота и унификация инструментальных средств, а также конфигурации услуг;
предоставление общей информационной структуры;
упрощение перехода от унаследованных конфигураций OSS;
единообразие вида и формы пользовательских интерфейсов новой OSS.
