Выбор мультиплексора ввода/вывода

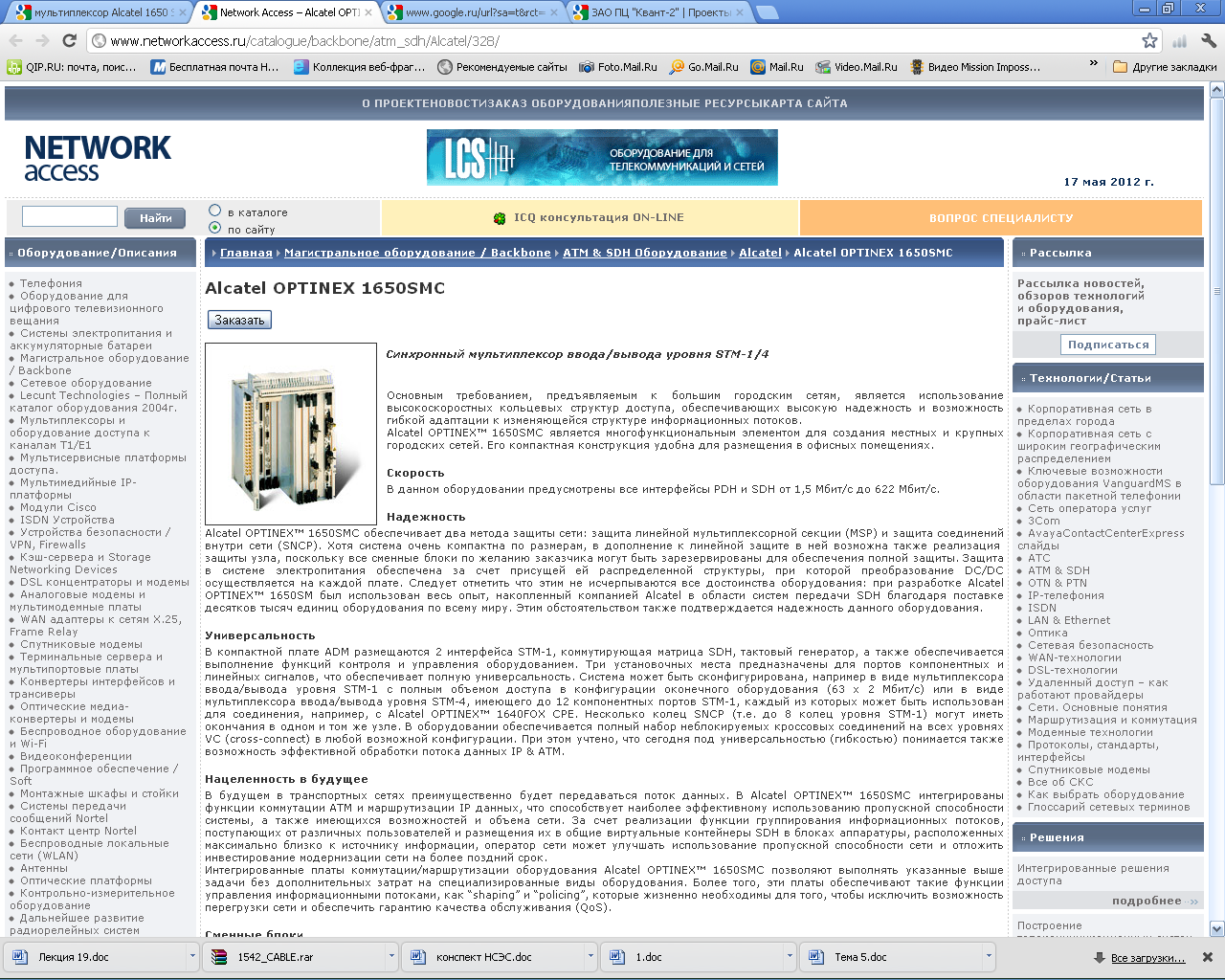

Синхронный мультиплексор ввода/вывода уровня STM-1/4
Alcatel OPTINEX™1650SM является многофункциональным элементом для создания местных и крупных городских сетей. Его компактная конструкция удобна для размещения в офисных помещениях.
Скорость
В данном оборудовании предусмотрены все интерфейсы PDH и SDH от 2.048 Мбит/с до 622 Мбит/с.
Надежность
Alcatel OPTINEX™ 1650SM обеспечивает два метода защиты сети: защита линейной мультиплексорной секции (MSP) и защита соединений внутри сети (SNCP). Хотя система очень компактна по размерам, в дополнение к линейной защите в ней возможна также реализация защиты узла, поскольку все сменные блоки по желанию заказчика могут быть зарезервированы для обеспечения полной защиты. Защита в системе электропитания обеспечена за счет присущей ей распределенной структуры, при которой преобразование DC/DCосуществляется на каждой плате. Следует отметить что этим не исчерпываются все достоинства оборудования: при разработке AlcatelOPTINEX™ 1650SM был использован весь опыт, накопленный компанией Alcatel в области систем передачи SDH благодаря поставке десятков тысяч единиц оборудования по всему миру. Этим обстоятельством также подтверждается надежность данного оборудования.
Универсальность
В компактной плате ADM размещаются 2 интерфейса STM-1, коммутирующая матрица SDH, тактовый генератор, а также обеспечивается выполнение функций контроля и управления оборудованием. Три установочных места предназначены для портов компонентных и линейных сигналов, что обеспечивает полную универсальность. Система может быть сконфигурирована, например в виде мультиплексора ввода/вывода уровня STM-1 с полным объемом доступа в конфигурации оконечного оборудования (63 х 2 Мбит/с) или в виде мультиплексора ввода/вывода уровня STM-4, имеющего до 12 компонентных портов STM-1, каждый из которых может быть использован для соединения, например, с Alcatel OPTINEX™ 1640FOX CPE. Несколько колец SNCP (т.е. до 8 колец уровня STM-1) могут иметь окончания в одном и том же узле. В оборудовании обеспечивается полный набор неблокируемых кроссовых соединений на всех уровняхVC (cross-connect) в любой возможной конфигурации. При этом учтено, что сегодня под универсальностью (гибкостью) понимается также возможность эффективной обработки потока данных IP & ATM.
Сменные блоки
Компактный ADM-1* или ADM-4 (включая кроссовое переключение VC, тактовый генератор и контроллер оборудования)
63 х 2 Мбит/с
63 х 1,5 Мбит/с
3 х 34/45 Мбит/с переключаемые
4 х 140 Мбит/с/STM-1 электрические, переключаемые
4 х STM-1 электрические/оптические*
1 х STM-4 оптический
Плата коммутации/маршрутизации ATM/IP
Технические характеристики Alcatel OPTINEX™ 1650SM
Интерфейсы 1,5, 2M, 34M, 45M, 140M, STM-1, STM-4
Матрица кроссового переключения VC, эквивалентная 32 х 32 STM-1 (высокого/низкого порядка)
Работа на взаимодействующих и замкнутых кольцевых структурах
Методы защиты: SNCP/I, SNCP/N, линейный MSP, SNCP Drop and Continue
Дополнительная возможность защиты плат компактного ADM и плат с портами линейных и компонентных сигналов (по желанию заказчика)
Соответствие последним стандартам ITU-T/ETSI для оборудования SDH
- Наблюдение за заголовками для 100% VC (Path Overhead Monitoring – РОМ)
- SUT (Supervisory Unequipped Trail)
Контроль работы (РМ) в соответствии с Рек. G.826 и G.784
Синхронизация:
- Внутренний источник синхронизации ±4,6 ppm
- Уход в режиме удержания ± 0,37 ppm в день
- Внешние источники синхронизации: порты STM-n, порты 2 Мбит/с, внешние порты ввода/вывода (I/O) 2 МГц и 2 Мбит/с
- Алгоритмы приоритета и качества синхронизации (SSM)
Возможность организации шлейфов по линейным участкам и трактам (VC)
Работа на одном волокне
Переключение ATM и маршрутизация IP на уровне STM-4 (622 Мбит/с)
Местная и дистанционная загрузка программного обеспечения
Дистанционный учет и контроль
Механические характеристики
Габариты стойки 600Ш х 300Г х 2200В мм
Габариты секции 241Ш х 350В мм
Электропитание
Аккумуляторные батареи -48В/-60В DC
Потребляемая мощность 50 Вт (при конфигурации 63 х 2 Мбит/с)
Внешние условия работы
Условия эксплуатации ETS 300 019-класс 3.2
Условия хранения ETS 300 019-класс 1.2
Условия транспортировки ETS 300 019-класс 2.2
ESD/EMC ETSI 300 386, “Telecommunications Center”
Эксплуатация
Возможность контроля станционных аварий
Ручной управляющий терминал CMISE через RS232 при 38,4 Кбит/с
Доступ к системе контроля и управления сетью через интерфейс QB3 или Qecc G.784
Обслуживание: 4 входа + 2 выхода
Таблица 5.
Тип мультиплексора |
Фирма |
Тип оборудования |
Требуемое количество мультиплексоров |
Требуемое число ОВ одной мультиплексной секции |
Всего |
Всего |
|||
STM-4 |
Alcatel |
1650SM |
8 |
8 |
