4. Аеродинамічний розрахунок повітряного тракту.

Аеродинамічний розрахунок повітряного тракту ведеться на номінальну продуктивність котлоагрегата. Спочатку складається схема тракту із зазначенням на ній розмірів повітропроводів і місцевих опорів.

На рис. 4 показана приблизна аеродинамічна схема повітряного тракті котельної установки про котлами ДКВР, що працюють на газоподібному паливі. Повітряний тракт включає в себе всмоктуючий повітропровід сместнимі опорами 1,2,3 і 4, дуттьовий вентилятор, нагнітальний повітропровід (ділянка 5-10) і відгалуження 11 до газовик пальників 12.

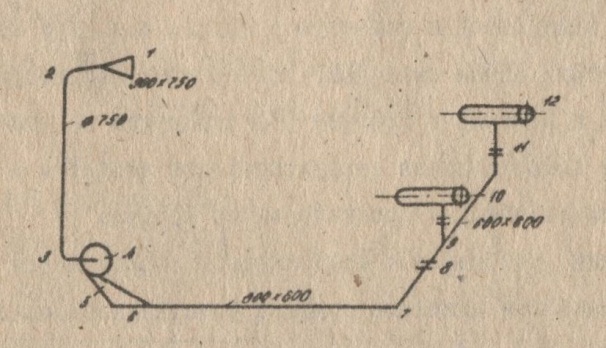

Рис.4. Аеродинамічна схема повітряного тракту котлоагрегата ДКВР 10-13,

працюючий на газоподібному палеві.

Кількість холодного повітря, всмоктуваного дутєвим вентилятором, розраховується за формулою:

, м³/год (52)

де - коефіцієнт надлишку повітря в топці;

- присоси повітря в топці, пилоприготувальної системи витік повітря в повітропідігрівачі;

– температура холодного повітря, ^о С.

Величина перепаду повного тиску повітря в повітряному тракті дорівнює сумі аеродинамічних опорів всіх елементів тракту (повітропроводи, повітропідігрівників, зонні короба колосникових решітки та лежить на решітці шар палива або газові пальники або мазутні форсунки):

н/м² (53)

де - сумарна величина аеродинамічного опору повітряного тракту, Па.

Самотягу слід враховувати тільки при наявності вертикальних або похилих воздуховодов гарячого повітря, тобто при наявності повітропідігрівників. Котли типу ДКВР зазвичай воздухоподогревателямі не обладнуються і тому у формулі (53) самотягу не враховується.

Розрахунок опору повітропроводів зводиться в основному до визначення місцевих опорів за формулою (1). Опір тертя враховується наближено: визначається опір тертя найбільш довгого прямого ділянки постійного перетину і отримана величина множиться на відношення сумарної довжини повітропроводу до довжини розрахованого ділянки. Розрахунок ведеться за формулою (13) при = 0,02 (наближено).

Опір колосникових решіток з лежачим на ній шаром паливаа приймається за експериментальними даними ЦКТІ [1] см.[табл.У2.7, стор.184]. Для топок з цінною решіткою тиск повітря під гратами має дорівнювати 800 Па, при спалюванні кам'яних (А^п = 6,5) і бурого вугілля, слабоспекающіхсг. (типу СС, А^п = 2), не спікливих (типу Д і Г, А^п = 4) вугілля; 1000 Па, при спалюванні антрацитів. Для топок з шурующей планкою тиск повітря має дорівнювати 1000 Па і для шахтно-ланцюгових топок при спалюванні кускового торфу - 800 Па. Для топок з ПМЗ і РПК опір складає 800 -1000 Па.

При факельному спалюванні палива опір пальників розраховується за даними табл.9, а більш докладні відомості наведені в табл.У2.б [1, стор 176-183].

Таблиця 9

Тип пальника	Коефіцієнт опору
Пиловугільні пальники Вихрова Щілинна кутова Ежекционная амбразура ЕА-ЦКТІ	3,3-8,5 1,5 2,0
Газомазутні пальники Вихрова ГМВО 2 Ротаційний пальник Паромеханічний пальник Вихрова ГМГМ	3,0 3,0 2 3,2

Опір пальника розраховується за формулою:

, (54)

де - швидкість вторинного повітря на виході з пальника.

Розрахунковий повний тиск дутєвого вентилятора визначається за формулою:

, Па (55)

де 1,1 - коефіцієнт запасу по тиску;

- Перепад повних тисків в повітряному тракті, Па.
