8 Заключение (оценка результатов проектирования)
В данной курсовой работе был разработан цифровой фильтр (нижних частот), реализующий заданные разностные уравнения. Была составлена принципиальная схема микропроцессорной системы и разработано программное обеспечение для осуществления требуемой задачи фильтрации. Фильтр работает в реальном масштабе времени. К недостаткам фильтра можно отнести его неточное представление заданных коэффициентов в виду ограниченности разрядной сетки: используемый набор микросхем, заданный в техническом задании, не совсем подходит для решения рассматриваемой задачи. Если для обработки сигнала использовать современную цифровую элементную базу (в частности, DSP-процессоры* с высокой разрядностью данных), то можно реализовать аналогичную схему со значительно лучшими параметрами и при меньших затратах времени на разработку системы. К дополнительным плюсам цифровых систем обработки данных можно отнести возможность изменения параметров фильтра без изменения аппаратной части и высокую стабильность параметров.
_________________________________________________
DSP-процессор* (от англ. Digital Signal Processing) - специализированное устройство для цифровой обработки сигналов.
9 Список использованных источников
1. Цифровые устройства: Методические указания к курсовому проекту по дисциплине «Цифровые устройства и микропроцессоры», РГРТУ, сост. Н.И.Сальников. Рязань, 2008. ‒ 52 с. ‒ (№4039)
2. Рафикузаман М. Микропроцессоры и машинное проектирование микропроцессорных систем: В 2 кн. Кн.1 / Перевод Е.К.Масловского, Л.В.Шабанова. М.: Мир. Редакция литературы по информатике и робототехнике, 1988 М.Мир, 1988. ‒ 312 с.
3. Соколов Ю.П. Микроконтроллеры семейства MCS-51: архитектура, программирование, отладка. Учебное пособие. РГРТА, Рязань, 2002. ‒ 72 с.
4. Баскаков С.И. Радиотехнические цепи и сигналы. Издание 2. М.: Высшая школа, 1988. ‒ 448 с.

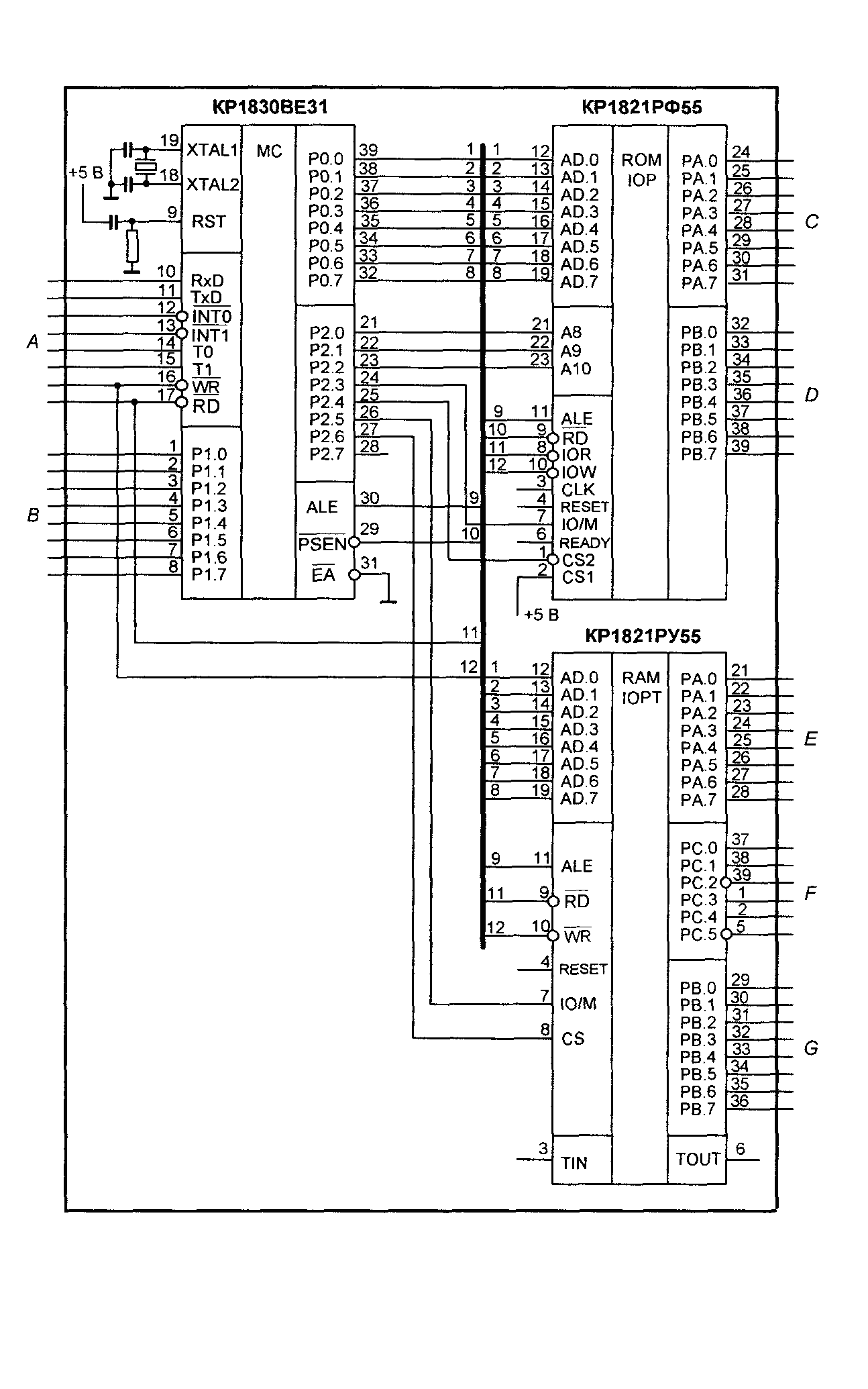

Приложение А (схема МП-системы на базе МК КР1830ВЕ31)
Приложение Б (список условных сокращений)
АЦП – аналогово-цифровой преобразователь
АЧХ – амплитудно-частотная характеристика
БИС – большая интегральная схема
МК – микроконтроллер
МП – микропроцессор
ОЗУ – оперативное запоминающее устройство
ПЗУ – постоянное запоминающее устройство
ФЧХ – фазочастотная характеристика
Приложение В (список дополнительных графических материалов)
1. Схема электрическая принципиальная цифрового фильтра (формат А4)
