4 Технические мероприятия по защите помещения.

4.1 Перекрытие канала утечки через ПЭМИ.

Как было рассчитано в предыдущем пункте данного курсового проекта, самым опасным каналом утечки информации является утечка информации, обрабатываемой на компьютерах через побочные электромагнитные излучения, поэтому первым делом необходимо перекрыть именно этот канал.

Максимальный уровень сигнала ПЭМИ компьютеров составляет 50 дБ относительно микроватта на частоте 32 КГц. Для перекрытия данного канала можно выбрать генератор радиочастотного шума «РИАС-1С» (Рис. 4.1.1).

Рисунок 4.1.1 – Генератор радиочастотного шума РИАС-1С.

Характеристики:

• Прибор обеспечивает подавление излучений маломощных передатчиков в полосе частот от 180 Гц до 2 ГГц и выше.

• Коэффициент качества шумового сигнала прибора — не менее 0,8.

• Спектральная плотность напряжения электрического Е_ш и магнитного Н_ш компонентов электромагнитного поля шума (дБ/мкВ⋅м^-1 кГц −0,5) прибора относительно 1 мкВ на расстоянии 1 м от антенны:

  • В диапазоне от 0,00018 до 100 МГц — не менее 70 дБ

  • В диапазоне от 100 до 100 МГц — не менее 65 дБ

  • В диапазоне от 500 до 1200 МГц — не менее 70 дБ

  • В диапазоне от 1200 до 2000 МГц — не менее 70 дБ.

• Коэффициент межспектральных корреляционных связей в полосе частот шумового сигнала прибора — не более 6 дБ.

• Прибор обеспечивает регулирование уровня шумового сигнала на величину не менее 20 дБ.

• Максимальное интегральное значение выходной мощности прибора не менее 10 Вт.

• Прибор имеет встроенную систему автоматического контроля функционирования и звуковую индикацию целостности излучаемых антенн.

• Электропитание прибора осуществляется от сети переменного тока напряжением 220В плюс 22В минус 33В, частотой 50±1 Гц.

• Цена 6440 грн.

Диапазон перекрытия данного генератора лежит от 180 Гц до 2 ГГц, а уровень шума, порождаемого генератором, колеблется от 65 до 70 дБ относительно микроватта. Для частоты 32 КГц уровень шума данного генератора приблизительно составляет 70 дБмк.

Для сравнения уровня сигнала ПЭМИ и уровня шума генератора необходимо произвести расчёты:

Для сигнала ПЭМИ компьютеров:

(4.1)

(4.2)

(4.3)

(4.4)

Где – это мощность сигнала ПЭМИ компьютеров.

Для шума, порождаемого генератором:

(4.5)

(4.6)

(4.7)

(4.8)

Где – это мощность шума.

Как видно из формул 4.4 и 4.8 мощность шума в 100 раз превышает мощность сигнала ПЭМИ, что может гарантировать защиту от утечки информации по данному каналу даже при использовании таких методов как метод накопления и метод корреляции. Однако такое отношение сигнал/шум может быть достигнуто лишь при непосредственной установки генератора шума вблизи компьютеров, на которых обрабатывается конфиденциальная информация.

4.2 Перекрытие канала утечки через прямой акустический канал.

На втором месте по ожидаемому годовому ущербу находится прямой акустический канал. Эго перекрытие является весьма сложной задачей, так как генераторы шума для данного канала работают в том же диапазоне частот, что и человеческая речь. Это существенно мешает нормальной работе людей в помещении, где установлен такой генератор, поэтому к выбору генератора акустического шума требует подходить весьма ответственно.

Для данного помещения будет использован генератор акустического шума DNG-2300, изображенный на рисунке 4.2.1.

Рисунок 4.2.1 – Генератор акустического шума DNG-2300.

Характеристики:

• Диапазон частот 250 – 6500 Гц.

• Минимальное сопротивление 8 Ом.

• Максимальная выходная мощность 8 Вт.

• Габариты

  • Основного блока 6,0 ×17,5 ×24,4 см

  • Акустодатчика 12,7 ×14,6 см

• Масса 2,2 кг.

• Цена 6344 грн.

Данный генератор обладает акустическим излучателем мощностью 8 Ватт, который работает в диапазоне от 250 до 6500 Гц. В то время как мощность среднестатистического человеческого голоса составляет 10 мкВт, генератор шума обеспечивает практически полное перекрытие данного канала утечки информации.

Как уже было сказано ранее генератор акустического шума существенно мешает работе людей в помещении. Поэтому дополнительной мерой при применении такого генератора, необходимо будет раздать всем участникам совещания микрофоны и вакуумные наушники, что значительно снизит влияние генератора шума на общение между людьми. Цена такой системы составит порядка 3000 грн

4.3 Перекрытие виброакустического канала утечки.

Хоть и генератор акустического шума перекрывает одновременно все каналы утечки речевой информации, желательно принять дополнительные меры по обеспечению информационной безопасности. Такой мерой может послужить перекрытие выброакустического канала утечки дополнительными средствами. В качестве средства перекрытия будет выбран виброакустический генератор шума «Стена-105», изображенный на рисунке 4.3.1.

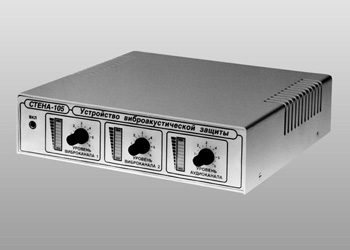

Рисунок 4.3.1 – Виброакустический генератор шума «Стена-105».

Характеристики:

• Диапазон рабочих частот (Dfраб), Гц 100….8000

• Число независиморегулируемых виброканалов 2

• Число аудиоканалов 1

• Выходное напряжение (Uвых), В:

  • Виброканал 1 80

  • Виброканал 2 80

• Выходная мощность аудиоканала (Рвых при Rнагр=4Ом), Вт: 10

• Количество излучателей на канал, шт 20

• Напряжение питания (Uпит), В: 220

• Габаритные размеры, мм: 200х225х55

• Цена: 4300 грн.

Прибор «Стена-105» предназначен для защиты помещений от утечки речевой информации по естественным и искусственно созданным каналам через элементы строительных конструкций здания (плиты перекрытия, стены, перегородки), системы отопления, окна, двери.

Принцип работы устройства основан на генерации шумовой помехи тонального диапазона частот со сложным алгоритмом ее постановки и суммарной мощностью сигнала 10 Вт, в то время как мощность речи человека на совещании составляет 10-40 мкВт. Это делает невозможным работу контактных средств съема информации, а также применение средств шумоочистки речи для последующего выделения смыслового содержания проводимых в помещении разговоров.

Прибор имеет два независимо регулируемых вибро- и один аудиоканал, что позволяет сформировать наиболее оптимальную систему виброакустической защиты помещения с учетом его особенностей (типов перекрытий, стен, перегородок, количества и типа окон, дверей, конструкции системы отопления).

Возможность подключения к устройству излучателей любых типов (электромагнитных, пьезоэлектрических, акустических) делает возможным построение системы виброакустической защиты в помещениях с ранее установленными датчиками.

При использовании «Стены-105» с виброизлучателями «СТД-Б», «СТД-М» гарантируется обеспечение уровня помехи в соответствии с требованиями нормативной документации при выполнении условий:

1. Один «СТД-Б» на каждые 3-5 м по периметру капитальной стены при условии установки на уровне 0,5 высоты потолков помещения;

2. Один «СТД-Б» на каждые 15-25 кв.м пустотной плиты потолочного перекрытия при условии отсутствия рустов (межплитных швов), в противном случае по одному «СТД-Б» на каждую плиту перекрытия;

3. Один «СТД-Б» на оконный переплет, площадь которого не превышает 5 кв.м.;

4. Один «СТД-Б» на дверь при установке на верхнюю часть дверного проема;

5. Один «СТД-Б» на трубу прямой и один «СТД-Б» обратной подачи воды системы отопления;

6. Один-два «СТД-М» на стекло каждой оконной створки;
